Ecodata PowerDog-L PR Benutzerhandbuch Seite 38

DELTA Wechselrichter
Besonderheiten
› RS485-Schnittstelle integriert
› Anschlussort: RJ45-Buchsen am Wechselrichter unten
› Busadresse muss vergeben werden
› 2-polige Verkabelung
Installation
› Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
› Wechselrichter 1 mit PowerDog® verkabeln (Anschluss auf Buchse RJ45)
› Wechselrichter 2 und weitere Wechselrichter verkabeln (Verbindung über
Ethernet-Patchkabel)
› Am letzten Wechselrichter Abschlussstecker stecken
› Busadresse vergeben
Bitte beachten Sie Anschlusshinweise des Herstellers genau!
ACHTUNG!
PowerDog® hat ebenfalls eine RJ45-Buchse für den Netzwerk-Anschluss.
Wechselrichter nur über Bus 1 oder Bus 2 anschließen! Das Gerät kann bei
Anstecken der Wechselrichter an die Ethernet-Schnittstelle zerstört werden!

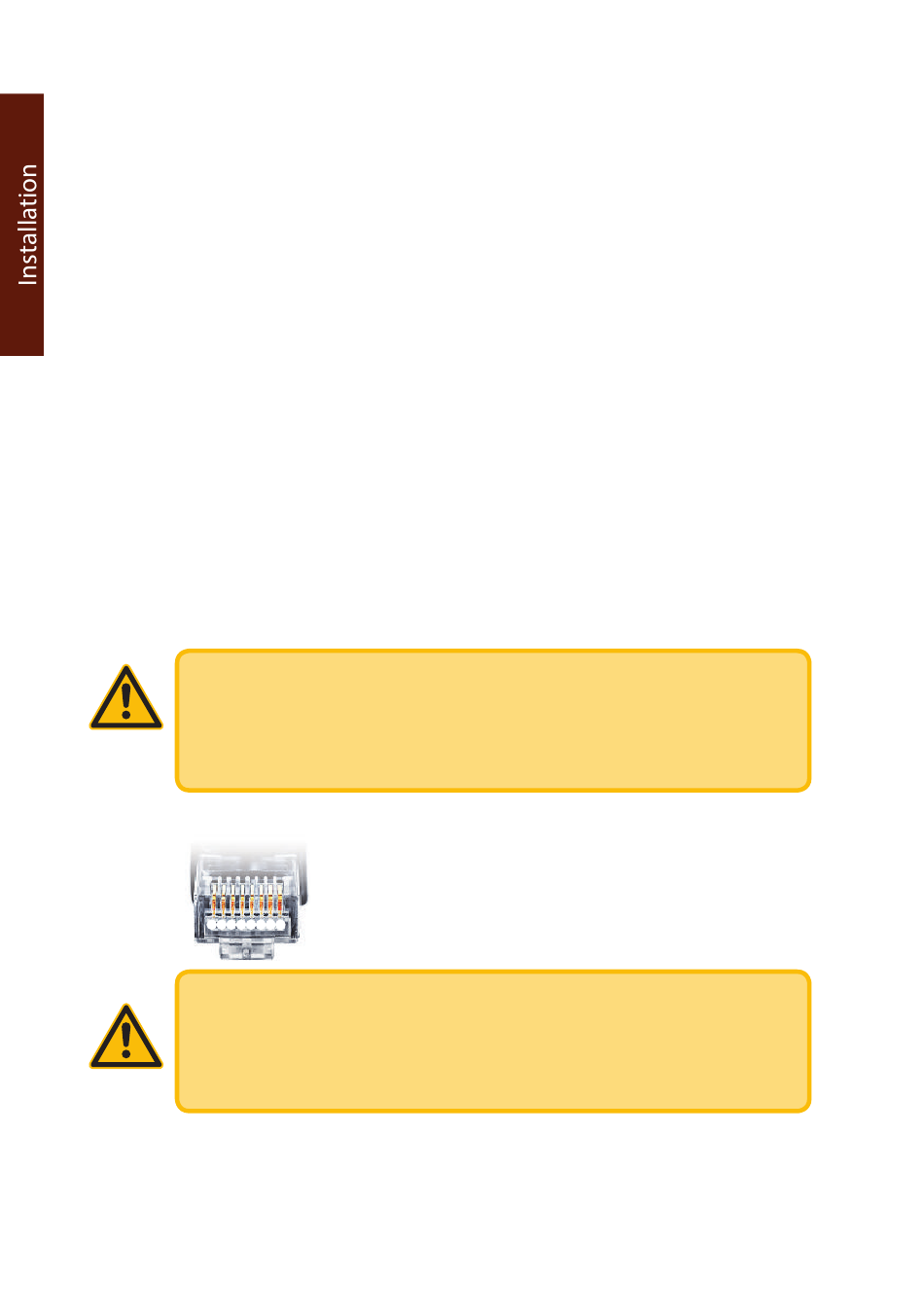

8 7 6 5 4 3 2 1
Belegung RJ45 Ethernet-Patchkabel
ACHTUNG!
Bei Deltawechselrichter der neuen Generation muss 3 polig verkabelt werden
