Ecodata PowerDog-L PR Benutzerhandbuch Seite 130

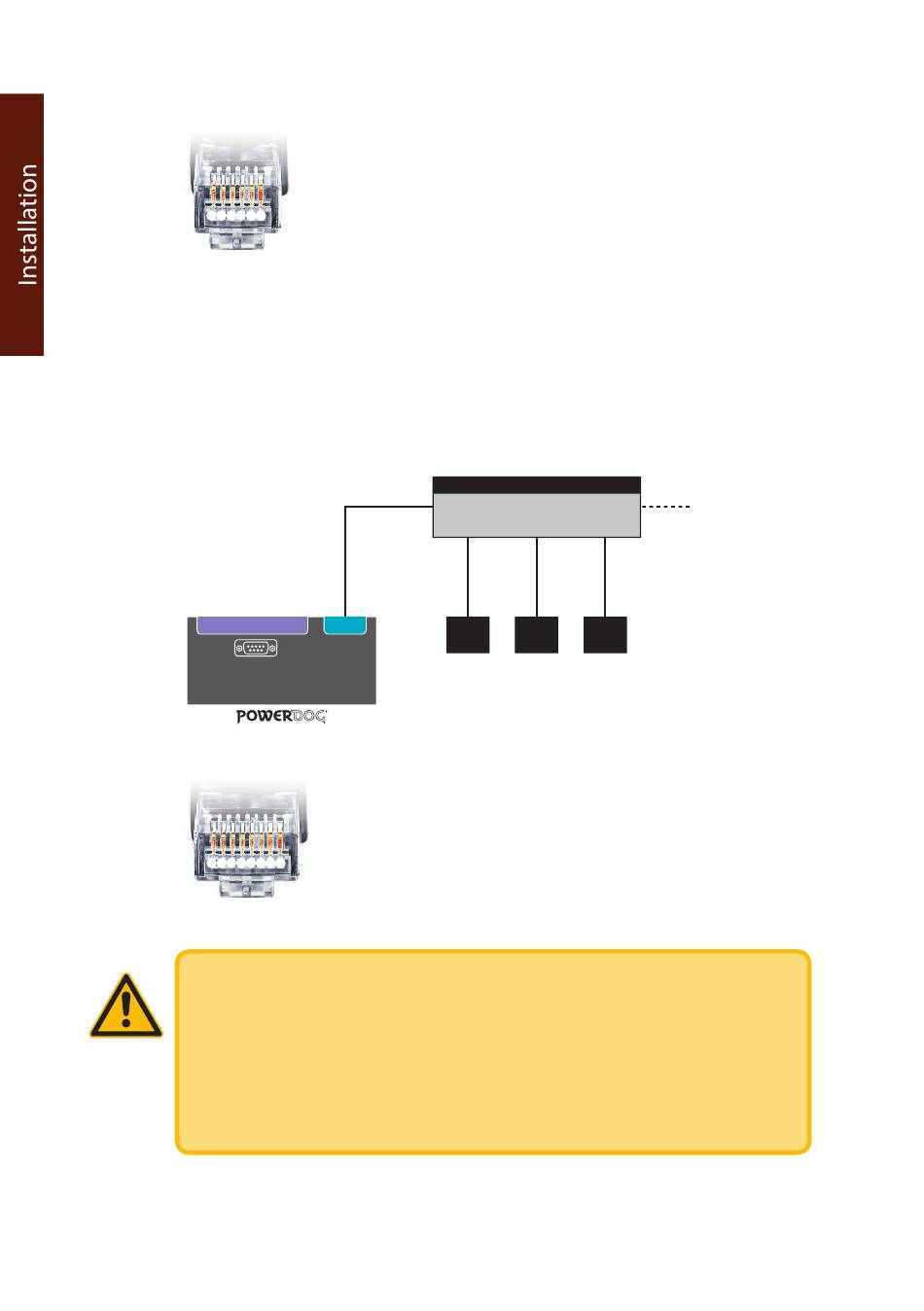

Belegung 1-Wire® RJ12, PowerDog® Rev. A
1. 5 V
2. GND
6 5 4 3 2 1
3. Data + (DQ)
Ab Hardwarerevision B besitzt PowerDog® eine RJ45 Buchse, an der direkt
Sensoren über Patchkabel angeschlossen werden können.
1-wire-Verkabelung für PowerDog® Rev. B
RJ45 Patchkabel
Serial / RS232 1-W
1-Wire
Belegung 1-Wire® RJ45, PowerDog® Rev. B
1. GND
2. 5 V
8 7 6 5 4 3 2 1
3. GND
4. Data + (DQ)
ACHTUNG!
Stecken Sie kein Netzwerkabel in den RJ45 Anschluß des 1-Wire® und umge-
kehrt kein 1-Wire®-Kabel in die Netzwerkbuchse des PowerDog®. Das Gerät
könnte dadurch zerstört werden!
Nicht benutzte Adern des Patchkabels müssen gegen Kurzschluss isoliert
werden!
130
4. Data – (Sensor GND)
5. not connected
6. not connected
RJ45 1-Wire Verteiler
Buchse 1 Buchse 5
Buchse Buchse 3 Buchse 4
P
RJ45 Patchkabel
Sensor 1 Sensor 2 Sensor 3
5. Data – (Sensor GND)
6. not connected
7. 12 V
8. GND
PowerDog® Bedienungsanleitung
weitere Sensoren
