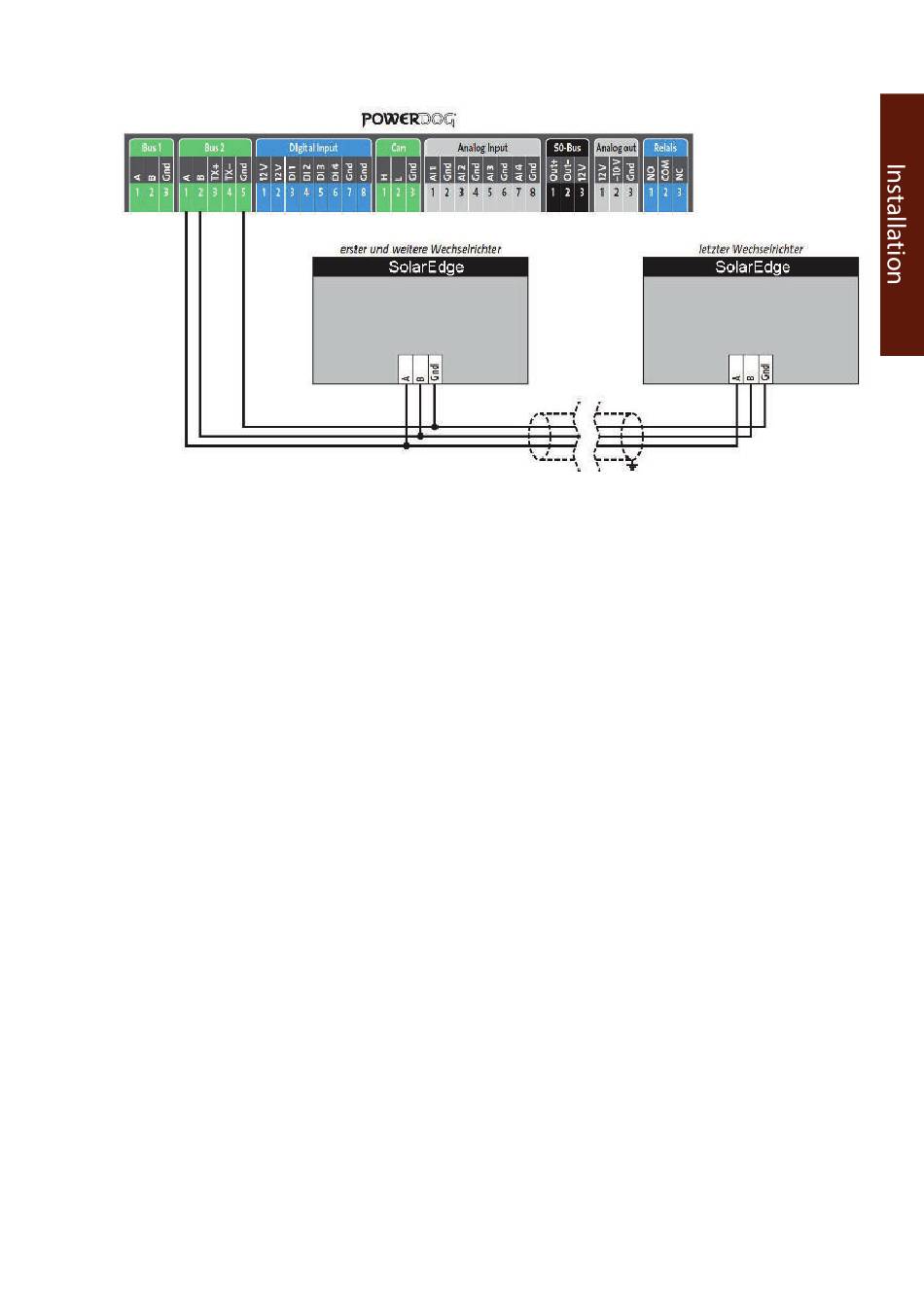

Anschlussschema SolarEdge
› Die Verkabelung erfolgt über ein selbst konfektioniertes Datenkabel (siehe
Seite 21) für den Anschluss an den PowerDog®.
› Alle Wechselrichter verbinden mit geschirmtem 3-poligem Kabel.
› Wechselrichterbusadresse vergeben (siehe Solar Edge-Anleitung)
› Wird nur ein Wechselrichter angeschlossen, muss dieser über den Dip Schal-
ter SW7 laut
Herstellerhandbuch terminiert werden. Werden mehrere Wech-
selrichter angeschlossen muss der letzte Wechselrichter über den Dip Schalter
SW7 laut Herstellerhandbuch terminiert werden.
Einstellung am Wechselrichter
Menüpunkt Kommunikation: RS485-1 Conf / Device Type muss Non-SE Logger
eingestellt werden.
Menüpunkt Kommunikation: RS485-1 Conf / Protocol muss SunSpec aktiviert
sein.
Einstellung der Busadressen
› Die Busadresse kann über das Display am Wechselrichter lt. Wechselrichter
Handbuch eingestellt werden. Mit BUS Adresse 1 beginnen.
95
PowerDog® Bedienungsanleitung
