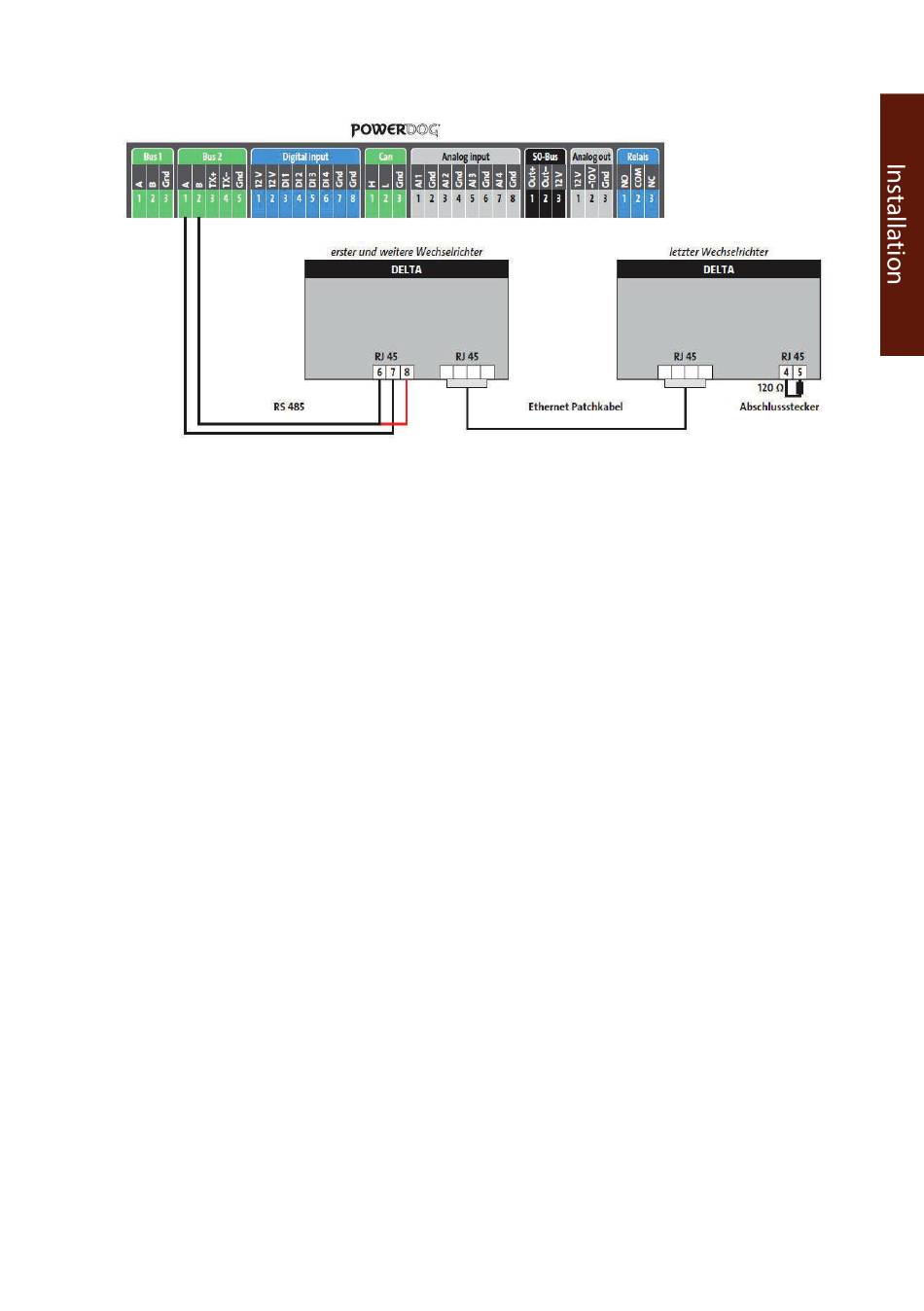

Anschlussschema DELTA
› Die Verkabelung erfolgt über ein selbst konfektioniertes Datenkabel (siehe
Seite 21) bzw. ein „fast connect" Kabel für den Anschluss des PowerDog®
an den ersten Wechselrichter (als Zubehör erhältlich).
› Für die weiteren Wechselrichter können Sie Ethernet-Patchkabel verwenden.
› Anschluss an Bus 2 über „fast connect" Kabel oder an Bus 1 oder Bus 2 bei
selbst konfektioniertem Kabel.
› Alle Wechselrichter verbinden mit Ethernet-Patchkabel.
› Am letzten Wechselrichter Abschlussstecker mit 120 Ohm Widerstand (im
„fast connect" Set enthalten oder selbst konfektionieren) stecken.
Einstellung der Busadressen
› Wir empfehlen eine fortlaufende Nummerierung mit 1 beginnend.
› Einstellung der Busadressen erfolgt über das Bediendisplay des Wechsel-
richters.
› Einstellung der Busadressen laut Handbuch des Herstellers.
PowerDog® Bedienungsanleitung
39
