FRONIUS Wechselrichter
Besonderheiten
› RS422-Schnittstelle ist bei älteren Modellen nicht integriert. Fronius ComCard
retroit muss nachgerüstet werden.
› Anschlussort: RJ45-Buchsen im Wechselrichter innen (bei neueren Modellen
mit 2 Rändelschrauben ausklappbar)
› Busadresse muss vergeben werden
› 4-polige Verkabelung mit 5-poligem Klemmleistenstecker
Installation
› Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
› Fronius RS422 ComCard retroit in Wechselrichter einbauen
› Wechselrichter 1 mit PowerDog® verkabeln (Anschluss auf Buchse „IN")
› Wechselrichter 2 und weitere Wechselrichter verkabeln (Anschluss abwech-
selnd „OUT" auf „IN" mit Ethernet Patchkabel)
› Am letzten Wechselrichter Abschlussstecker auf „OUT" stecken
› Busadresse vergeben
Bitte beachten Sie Anschlusshinweise des Herstellers genau!
Fronius ComCard retroit einbauen
› Für die Kommunikation benötigen Sie eine RS485-Schnittstellenkarte. Der
Einbau dieser Karte wird in der Anleitung des Herstellers beschrieben.
ACHTUNG!
PowerDog® hat ebenfalls eine RJ45-Buchse für den Netzwerk-Anschluss.
Wechselrichter nur über Bus 1 oder Bus 2 anschließen! Das Gerät kann bei
Anstecken der Wechselrichter an die Ethernet-Schnittstelle zerstört werden!

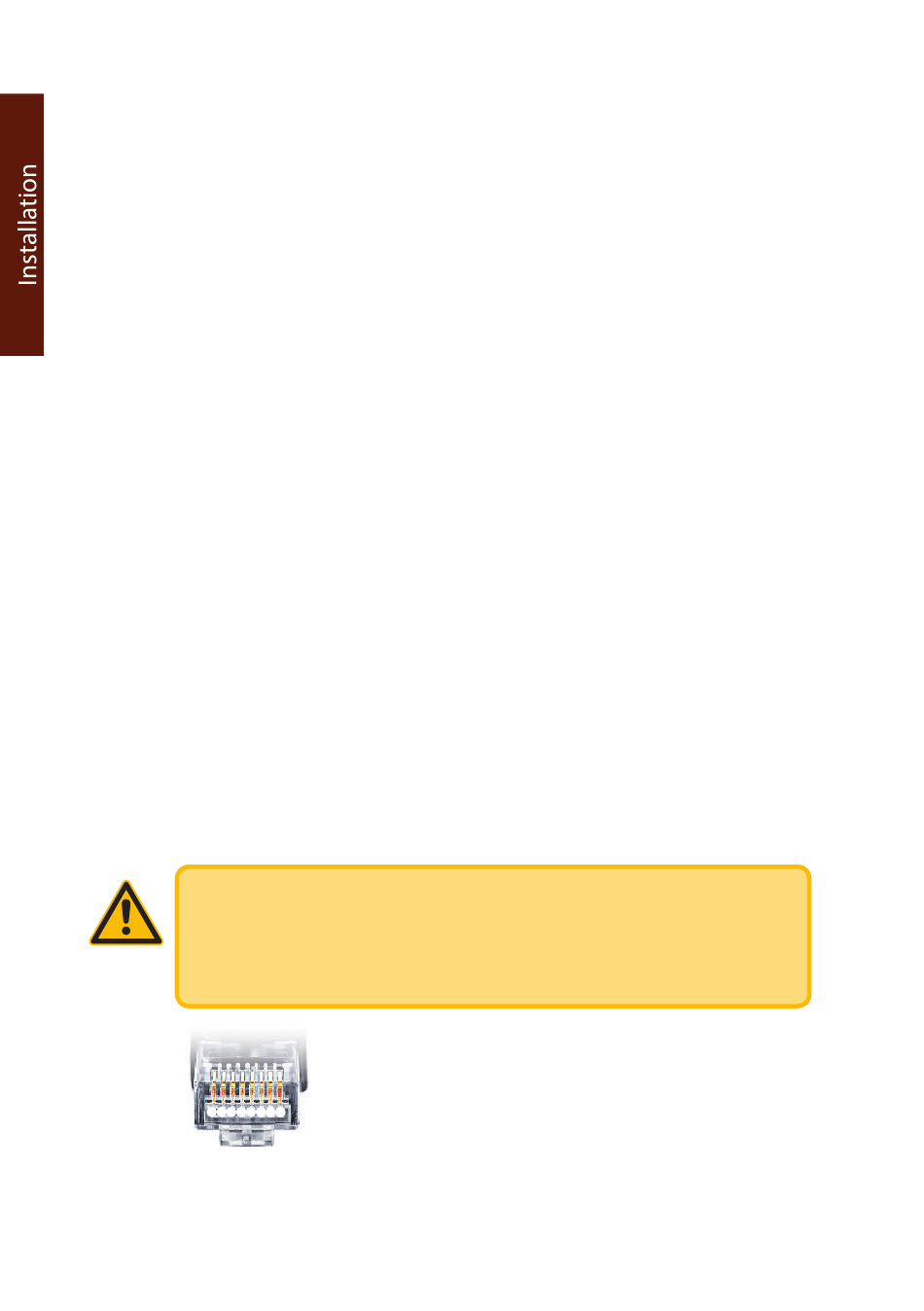

8 7 6 5 4 3 2 1
Belegung RJ45 Ethernet-Patchkabel
