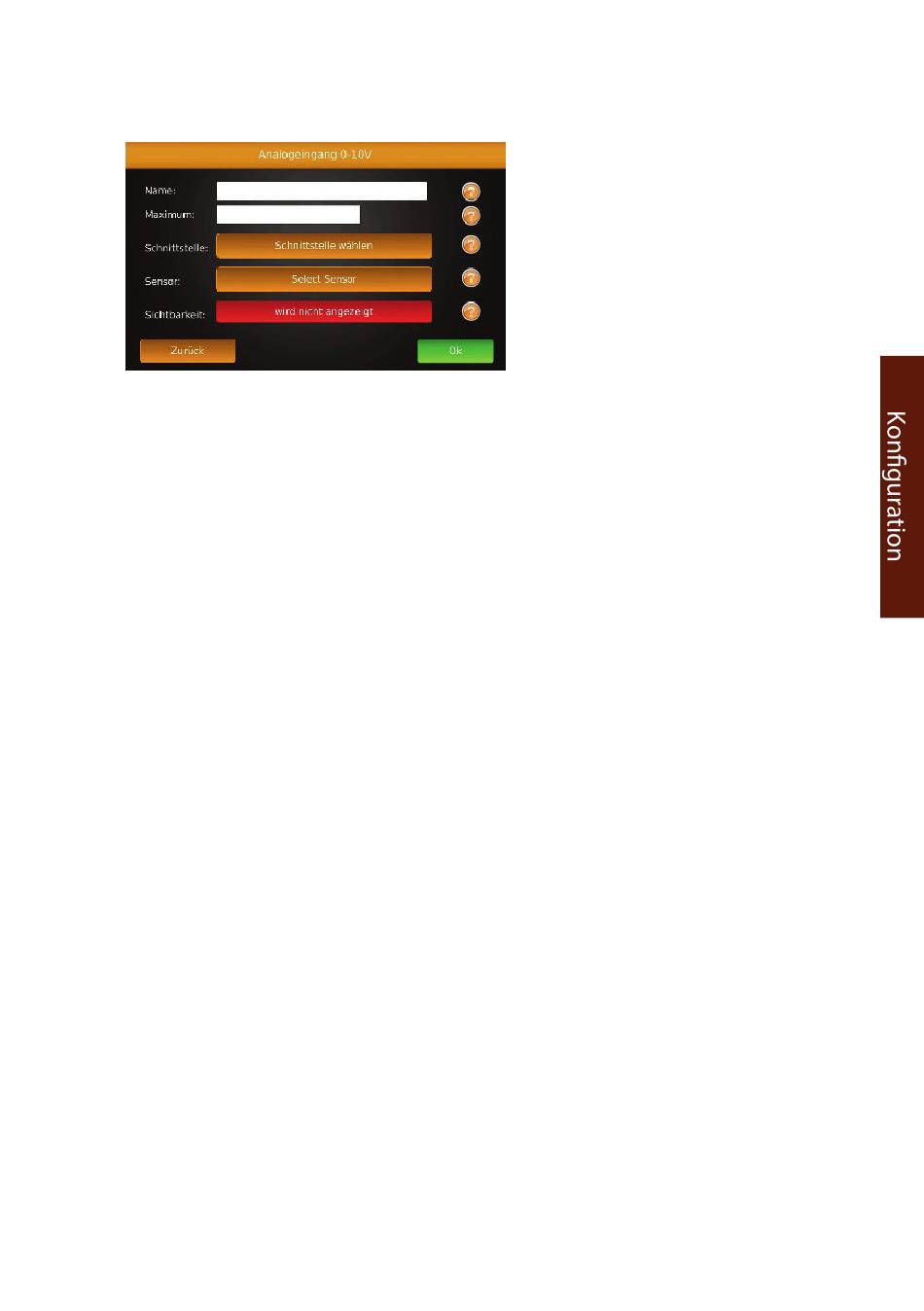

Analogeingang 0-10V
Sensoren mit 0-10V Ausgang können an den Analogeingang 1 + 2 angeschlos-
sen werden.
Name
Geben Sie einen Namen für den Analogeingang ein.
Maximum
Das Maximum, das der Analogeingang erreichen kann (für die Displayskalie-
rung). Falls Werte größer sind als dieser Wert, werden Sie trotzdem richtig aufge-
zeichnet. Beim Display gehen sie dann aber über die obere Begrenzung hinaus
bzw. stehen oben an. Im Internetportal werden die Werte richtig angezeigt.
Beim Einstrahlsensor geben Sie hier bitte 1200 (für 1200W/m2) ein.
Schnittstelle
Wählen Sie den Analogeingang, den Sie verwendet haben (AI 3-4).
Sensor
angeschlossener Sensortyp, z.B. Einstrahlungssensor
Sichtbarkeit
Wählen Sie, ob der Analogeingang am Display sichtbar sein soll (max. 4 Sen-
soren können sichtbar sein – ansonsten müssen Sie einen anderen Sensor
auf nicht sichtbar setzen).
PowerDog® Bedienungsanleitung
193
