Samil Power - Ecodata PowerDog-L PR Benutzerhandbuch

Samil Power

› Besonderheiten
› RS485/422 Schnittstelle integriert
› Anschlussort: RJ45/RJ11-Buchsen im Wechselrichter innen
› Busadresse muss nicht vergeben werden
› 4-polige Verkabelung
› SolarRiver(RJ11-Buchse), SolarLake(RJ45-Buchse)
› max. 32 Wechselrichter
› Installation
› Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
› Wechselrichter 1 mit PowerDog® verkabeln (Anschluss Wechselrichter auf
Buchse-RJ45/RJ11)
› Wechselrichter 2 und weitere Wechselrichter verkabeln (Anschluss Wechsel-
richterbuchse abwechselnd mit RJ45/RJ11-Kabel)
› Bitte beachten Sie Anschlusshinweise des Herstellers genau!
ACHTUNG!
Einige Solar River Modelle Verwenden die selben Anschlüsse wie Solar Lake.
Ist dies der Fall so muss wie Solar Lake vekabelt werden.

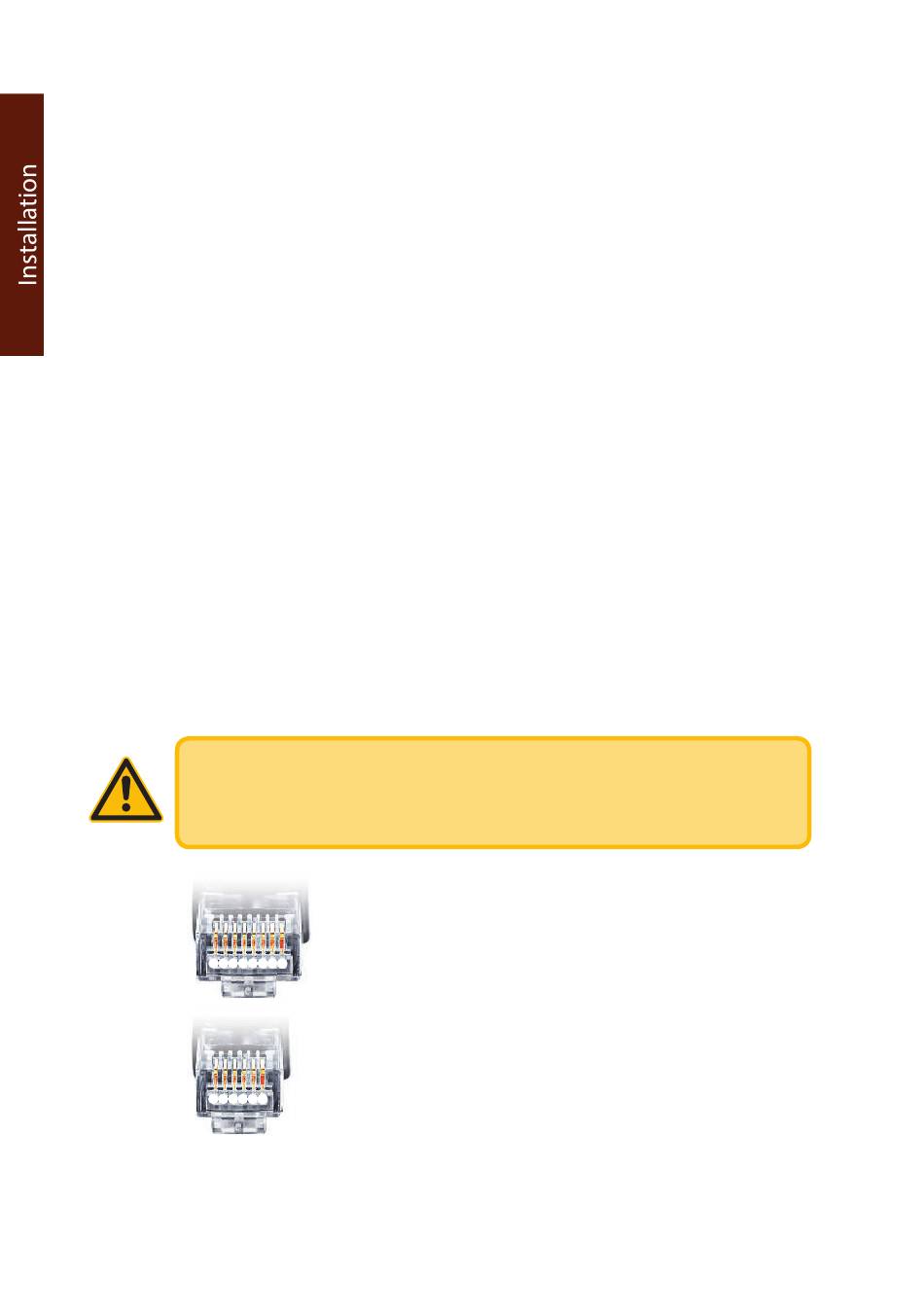

Belegung RJ45 Ethernet-Patchkabel
8 7 6 5 4 3 2 1
6 5 4 3 2 1 Belegung RJ12 Ethernet-Patchkabel
80
PowerDog® Bedienungsanleitung
