1-Wire® Sensoren + Schnittstellen
L
M
S
Zur Messung und erweitern von Schnittstellen besitzt das Gerät einen 1-Wire®
Anschluss.
Wir bieten zu diesem Zweck vielfältigste Sensoren + Erweiterungen an (Tempe-
raturfühler, Feuchtefühler, Luftdruck-, Helligkeitssensoren oder 0-10Volt Analog
ausgang, 8fach-Digitaleingang, 8fach-Relaisausgang, S0-Zähler). Diese Schnitt-
stellen können sehr einfach per „plug and play" über handelsübliche Ethernet-
Patchkabel angeschlossen werden.
Um Abzweigungen herstellen zu können, bieten wir kostengünstige Verteiler
an.
Beachten Sie die maximalen Kabellängen (siehe Seite 21).
Die Erkennung der Sensoren erfolgt im Konigurator. Die Sensoren haben in
der Regel einen Aufkleber mit der Nummer zur Identiizierung, die bei der
Suche im PowerDog® dann angezeigt wird. Andernfalls müssen die Senso-
ren nacheinander eingesteckt und eingelesen werden, damit die Zuweisung
richtig erfolgen kann!
Verwenden Sie nur unsere Originalsensoren, da andere Sensoren eine ande-
re Steckerbelegung haben können und PowerDog® dadurch zerstört werden
kann (Entfall der Garantie!).
Bei Hardwarerevision A ist ein Adapterkabel von RJ12 auf RJ45 nötig (Art.Nr.
390300).

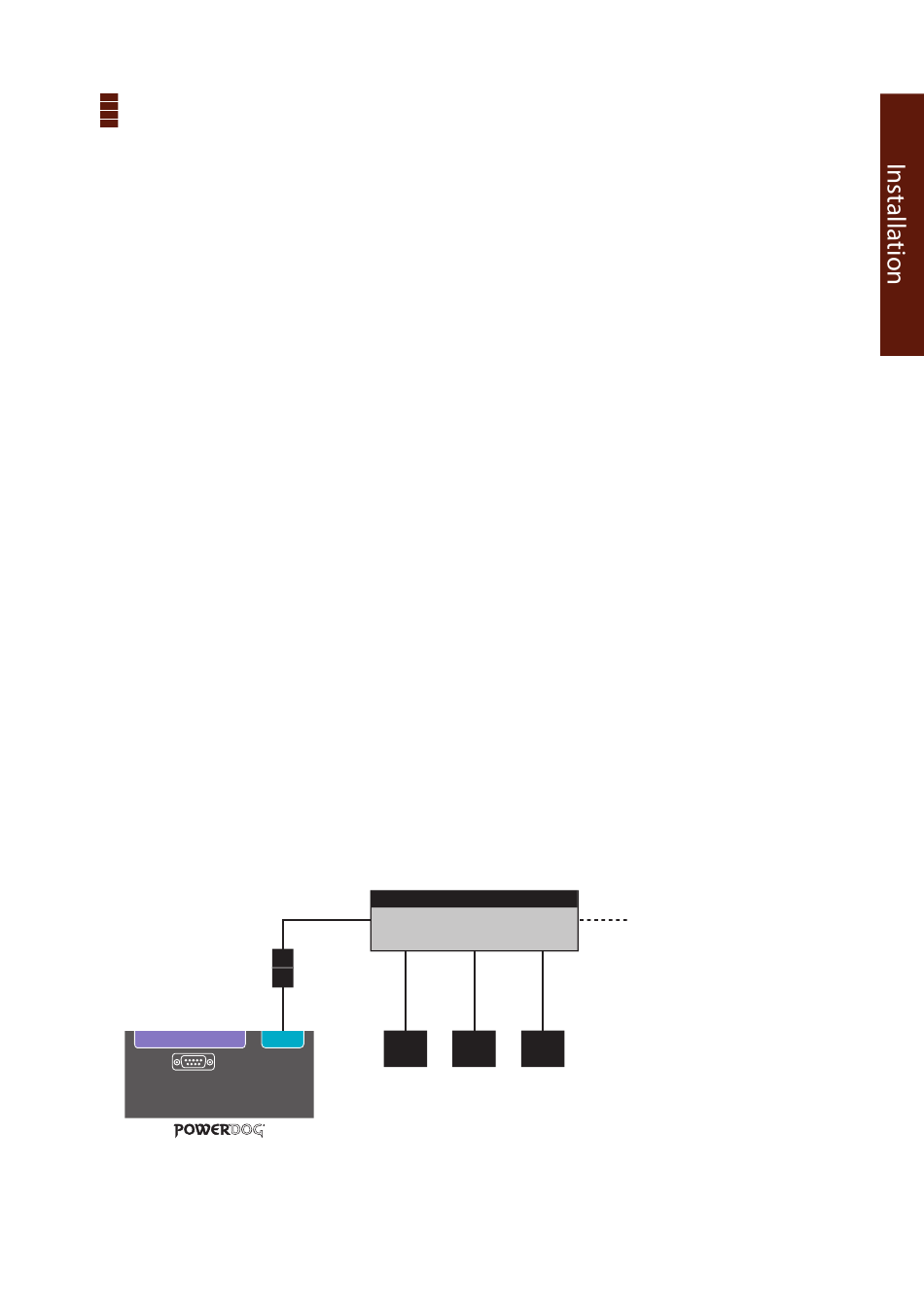

1-wire-Verkabelung für PowerDog® Rev. A
RJ45 Kupplung
Serial / RS232
1-W
1-Wire
PowerDog® Bedienungsanleitung
RJ45 1-Wire Verteiler
RJ45 Patchkabel
Buchse 1
Buchse 2
RJ12 Kabel
(6-polig)
Sensor 1
Buchse 5
weitere Sensoren
Buchse 3
Buchse 4
RJ45 Patchkabel
Sensor 2
Sensor 3
129
