Ecodata PowerDog-L PR Benutzerhandbuch Seite 75

Bus 1 Bus 2 Digital input
1 2 3 1 2 3 4 5 1 2 3 4 5 6 7 8
Einstellung der Busadressen
› „F1" drücken.
› Wählen Sie Menüpunkt „Koniguration" und drücken Sie „Enter".
› Wählen Sie „Passwort".
› Stellen Sie mit Hilfe der Pfeiltasten das Passwort „72555" ein.
› Wählen Sie „Kommunikation" „RS485" „USS Adresse".
› Stellen Sie die gewünschte Busadresse ein, beginnend bei 1.
› Mit „Enter" bestätigen.
› Wählen Sie „Baudrate" und stellen diese auf „57600".
› Mit „Enter" bestätigen.
› Stellen Sie sicher, dass „Protokoll" auf 1 (USS-Protokoll) gestellt ist.
› Drücken Sie „Esc".
› Wichtig: Datum und Uhrzeit müssen am Wechselrichter unter „Datum und
Uhrzeit" richtig eingestellt werden!
› Damit die Daten dauerhaft übernommen werden, müssen Sie den
DC-Trennschalter links unten ausschalten und Warten bis das Display
dunkel ist. Danach können Sie den Schalter wieder einschalten.
› Einstellung der Busadressen laut Handbuch des Herstellers.
PowerDog® Bedienungsanleitung

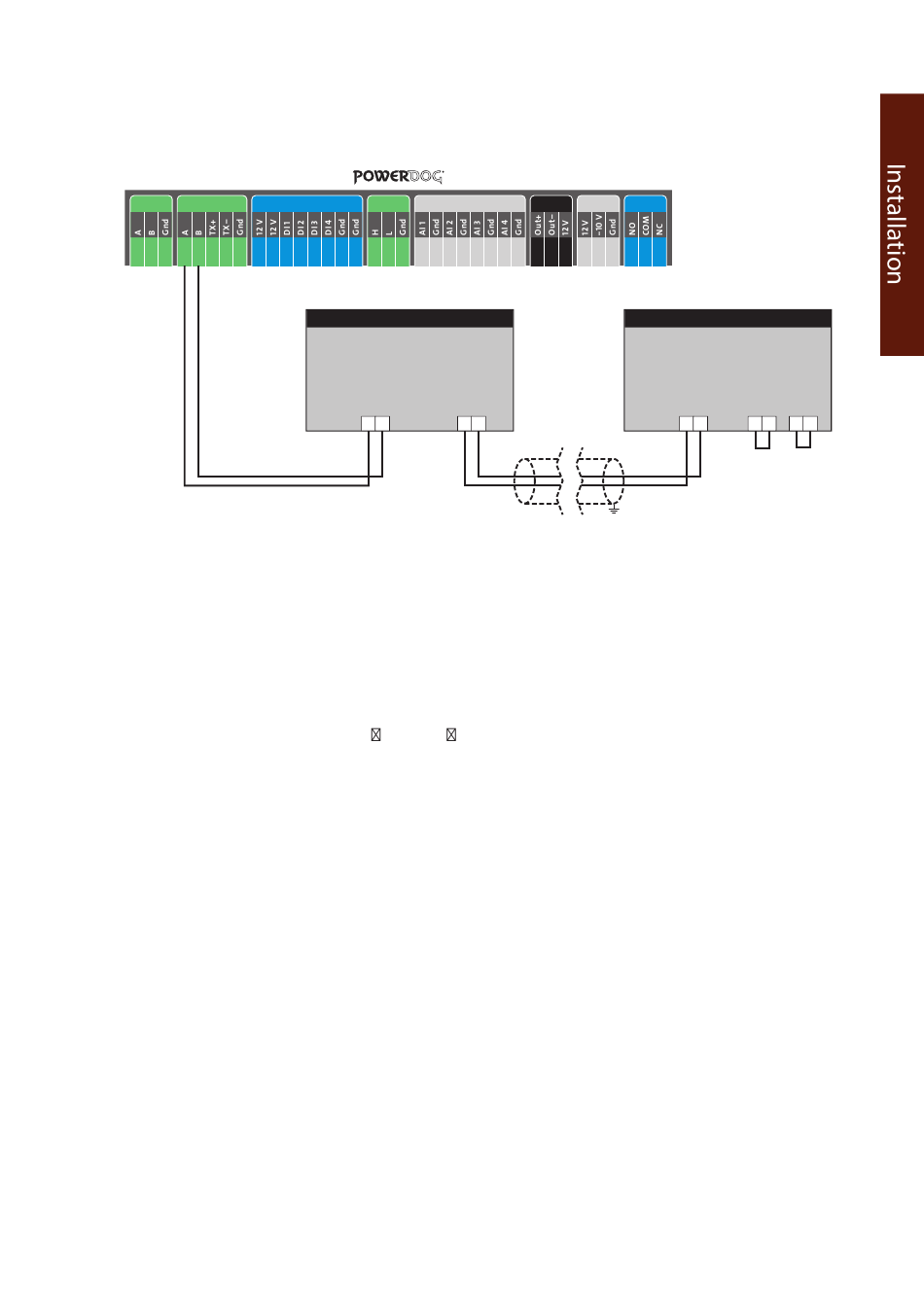

Can Analog input
1 2 3 1 2 3 4 5 6 7 8
erster und weitere Wechselrichter
REFUSOL
X 15/IN X 14/OUT
2 3 2 3
S0-Bus Analog out Relais
1 2 3 1 2 3 1 2 3
letzter Wechselrichter
REFUSOL
X 15/IN
2 3
X 14/OUT
1 2 3 4
Abschlussstecker
75
