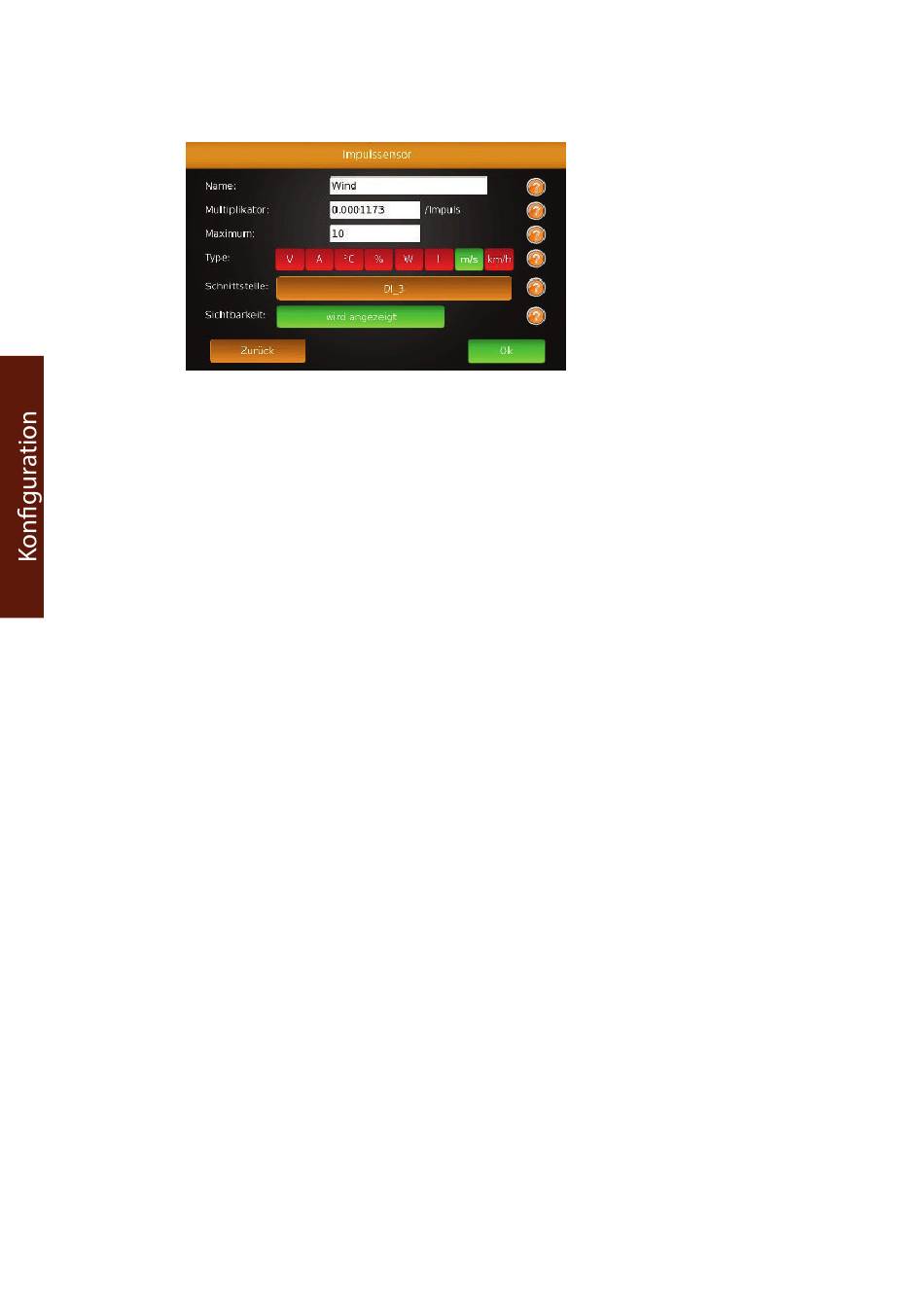

Impulssensoren
Es können beliebige Impulse von diversen Sensoren (z.B. Windsensor) an-
gezeigt und aufgezeichnet werden. Die Impulse werden über einen der
vier Digitaleingänge eingelesen.
Beachten Sie, dass einer der 4 Digitaleingänge frei sein muss. Wenn ein Eingang
belegt ist erscheint der Auswahlbutton grau.
Name
Geben Sie einen Namen für den Sensor ein.
Multiplikator
Geben Sie hier die Wertigkeit für einen Impuls ein. Diesen Wert können Sie
am Sensor ablesen bzw. er ist im Datenblatt angegeben.(Beispiel: Windsen-
sor 0,0001173 Impulse je m/s Wind)
Maximum
Das Maximum das der Sensor erreichen kann (für die Displayskalierung).
Falls Werte größer sind als dieser Wert, werden Sie trotzdem richtig aufge-
zeichnet. Beim Display gehen sie dann aber über die obere Begrenzung
hinaus bzw. stehen oben an. Im Internetportal werden die Werte richtig
angezeigt.
Type
Welche Einheit zählt der Sensor: V (Volt) / A (Ampere) / °C (Grad) / % (Pro-
zent) / W (Watt) / l (Liter) / m/s (Geschwindigkeit) / km/h (Geschw.)
Schnittstelle
Wählen Sie den Digitaleingang, an dem Sie den Sensor angeschlossen ha-
ben (DI 1-4).
188
PowerDog® Bedienungsanleitung
