Analogeingänge
L
M
S
Sie können bis zu zwei Sensoren mit 0-10 V Ausgang direkt an den Power-
Dog® anschließen. Die Daten der Sensoren werden ebenfalls aufgezeichnet
und stehen am Gerät und im Internet-Portal als Diagramme zur Verfügung!
Mögliche Sensoren
› Einstrahlungssensor für Globalstrahlung in W/m2
› Modultemperatursensor
› Reduktionssignal von Rundsteuerempfänger (AI 1 und AI 2)
› Allgemeines Analogsignal 0 - 10 V (wird Voltsignal geloggt)
Verwenden Sie nur Originalsensoren, da diese Skalierung im PowerDog®
hinterlegt ist und andere Sensoren falsche Werte liefern.

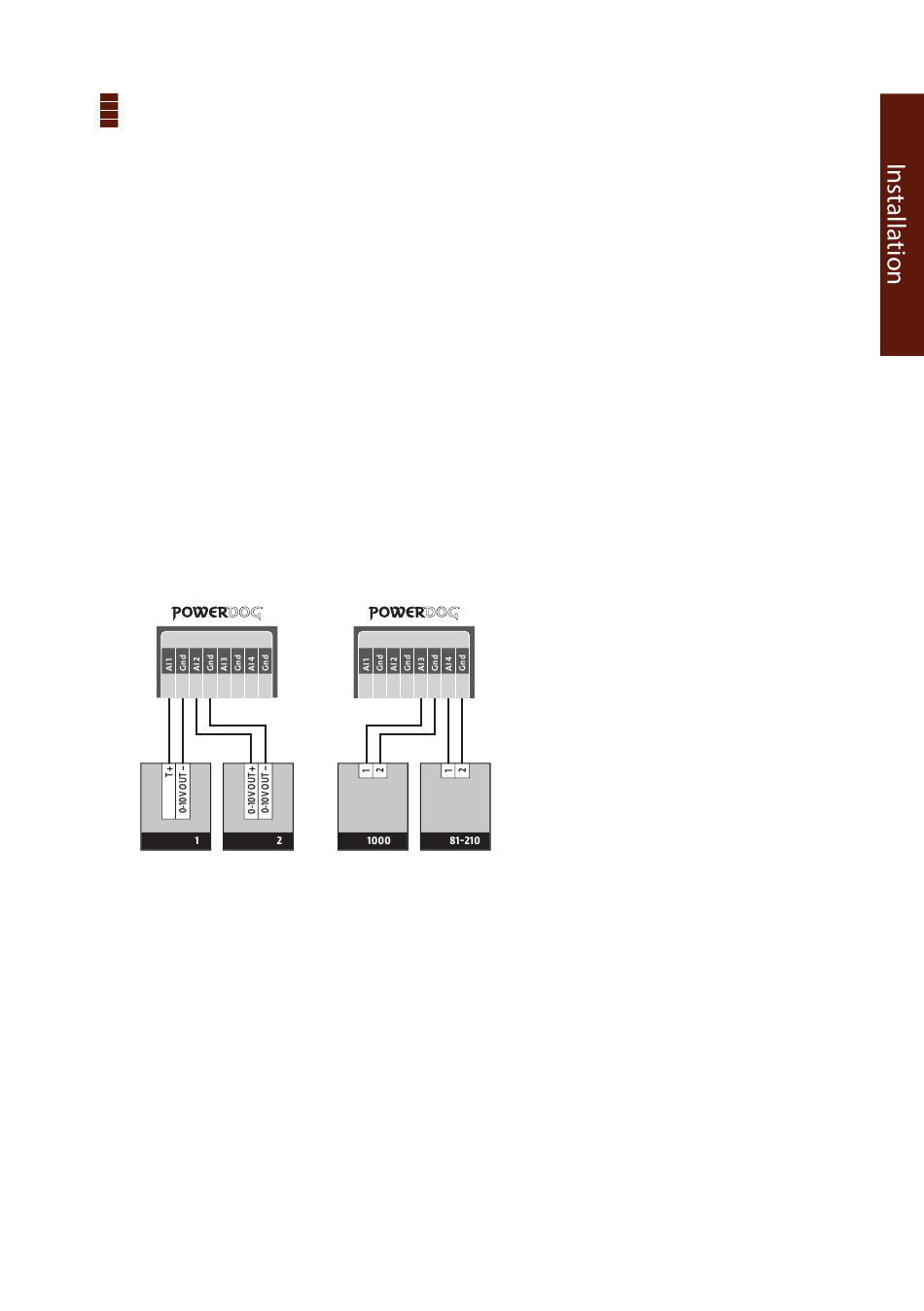

Beispiel
0-10V Sensoren
Analog input
1 2 3 4 5 6 7 8


©
¨ ¦
¦ §
SENSOR SENSOR
› AI 1+2 Anschlussmöglichkeit 0-10 V Sensoren
› AI 3+4 Anschlussmöglichkeit von Pt1000 oder Kty81-210 Temperaturfühlern
(Einstellung erfolgt am Display)
› Manche Sensoren erfordern eine Stromversorgung – dazu können die
Klemmen 12 VDC und GND der Klemmleiste „Digitaleingänge" verwendet
werden.
PowerDog® Bedienungsanleitung
Temperaturfühler
Analog input
1 2 3 4 5 6 7 8
PT KTY
