DANFOSS Wechselrichter

Besonderheiten
› UniLynx und TripleLynx Geräte werden erkannt
› RS485-Schnittstelle integriert bei UniLynx-Geräten ab Baujahr 2/2007
› RS485-Schnittstelle integriert bei allen TripleLynx Geräten
› Anschlussort: RJ45-Buchsen am Wechselrichter rechts außen unter der
Abdeckung
› Busadresse muss nicht vergeben werden
› 4-polige Verkabelung
› Erfolgt der Anschluss über Klemmen (nicht RJ45) muss man A und B vertau-
schen.
Installation
› Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
› Wechselrichter 1 mit PowerDog® verkabeln (Anschluss auf Buchse RJ45)
› Wechselrichter 2 und weitere Wechselrichter verkabeln (Verbindung über
Ethernet Patchkabel)
› Am letzten Wechselrichter Abschlussstecker stecken
Bitte beachten Sie Anschlusshinweise des Herstellers genau!
ACHTUNG!
PowerDog® hat ebenfalls eine RJ45-Buchse für den Netzwerk-Anschluss.
Wechselrichter nur über Bus 1 oder Bus 2 anschließen! Das Gerät kann bei
Anstecken der Wechselrichter an die Ethernet-Schnittstelle zerstört werden!

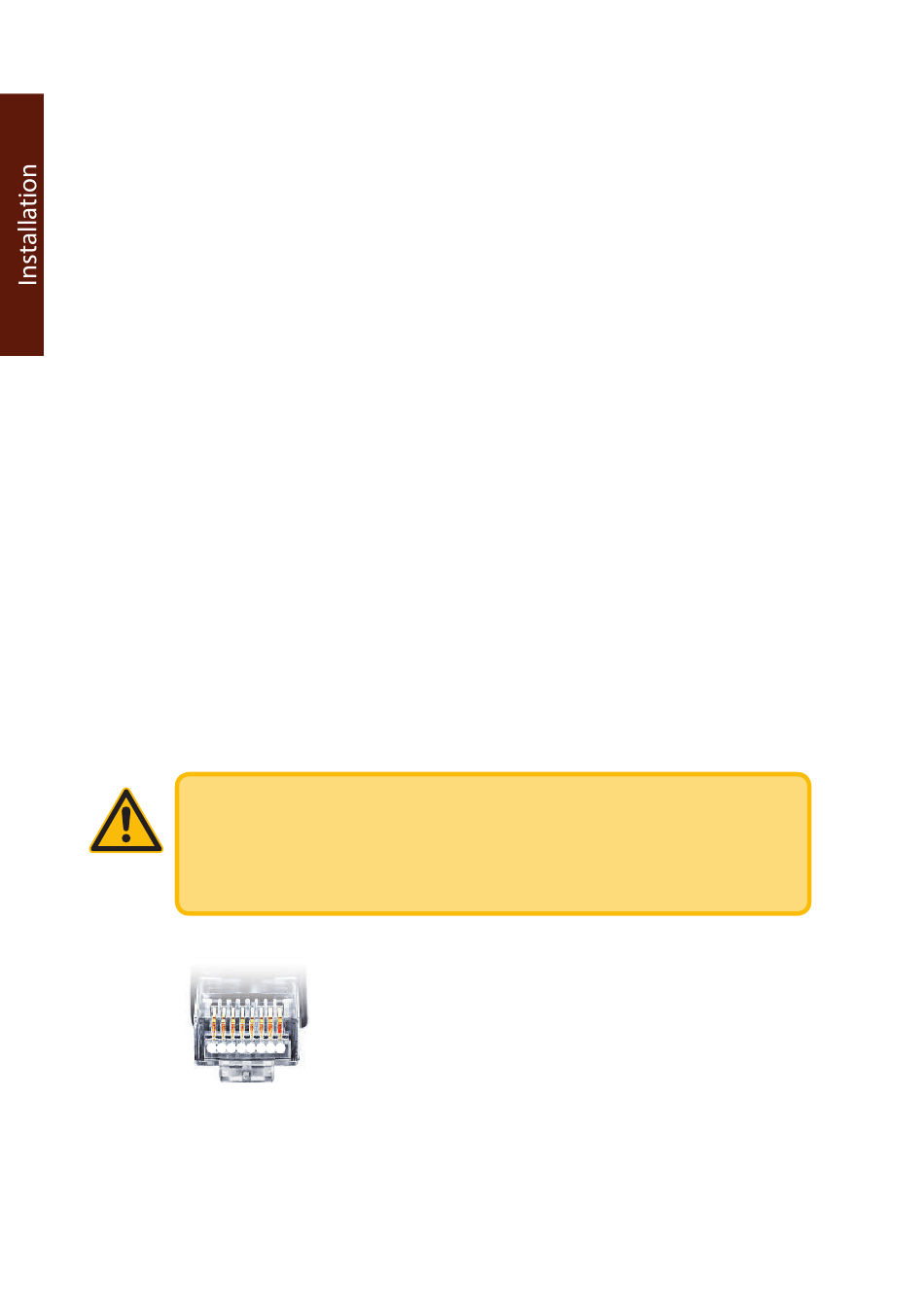

8 7 6 5 4 3 2 1
Belegung RJ45 Ethernet-Patchkabel
