24-30 V
Stromversorgung, Buchse für Steckernetzteil
LAN
Ethernet, RJ45 Buchse
Bus 1
RS485 Schnittstelle, Bus 1 (nur bei PowerDog®-L und -LPR)
Bus 2
RS485/422 Kombischnittstelle, Bus 2
Digital input
Digitaleingänge 12 VDC
Can
Can Bus Schnittstelle (in Vorbereitung)
Analog input
Analogeingänge
S0-Bus
S0-Impulsausgang
Analog out
Analogausgang 0-10 V
Relais
Relais 24 V/5 A
1-W
1-Wire® Sensor Anschluss, RJ12(Rev. A), RJ45 (Rev. B/C)
Serial/RS232
Serielle Schnittstelle RS232, D-Sub 9-polig (BUS 3 Erweiterung)
USB 1-3
USB-Buchse 1-3
Reset
Reset Taster

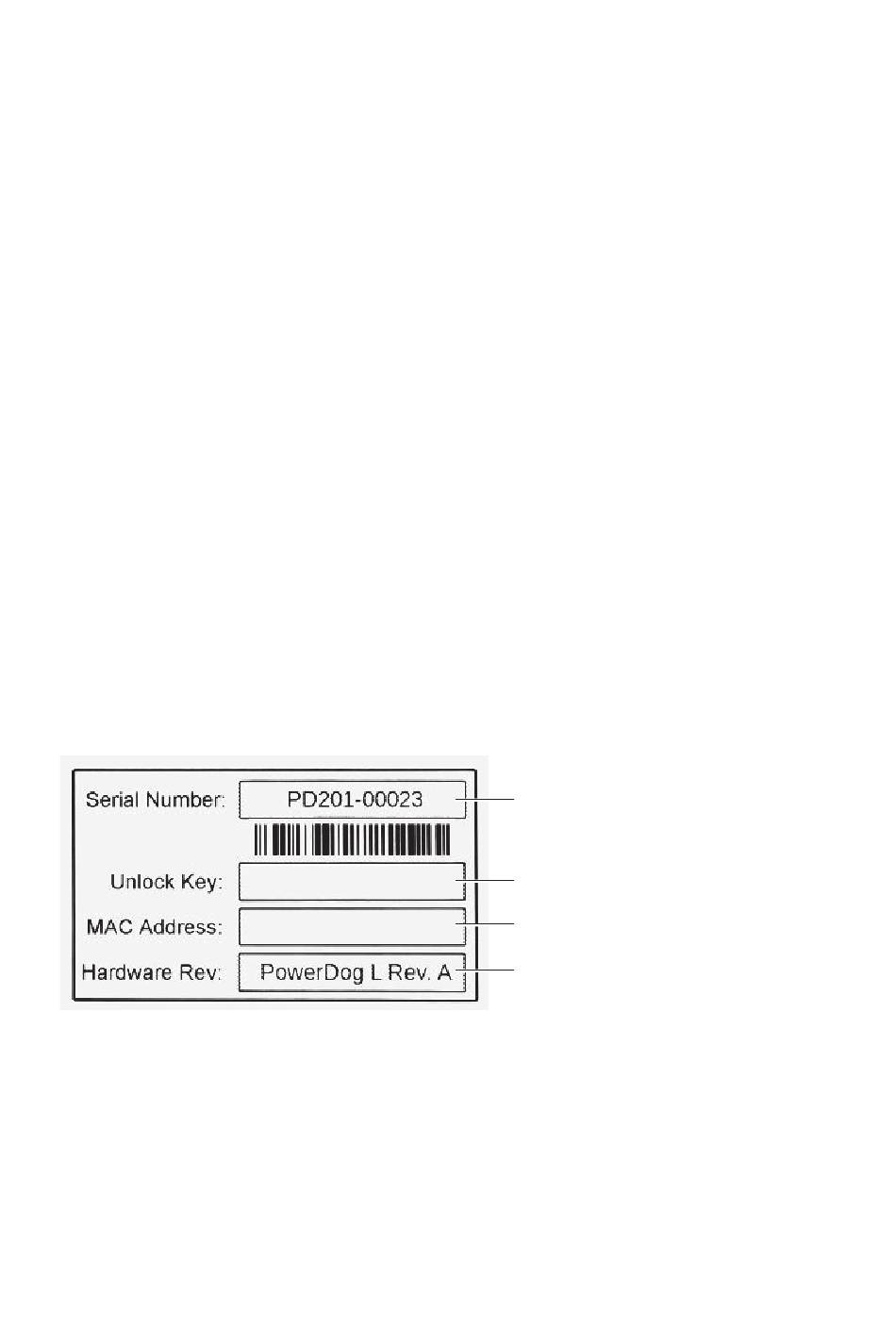

Typenschild

Das Typenschild mit den wichtigsten Daten Ihres PowerDog® ist im
Geräte inneren an der Platinenabdeckung angebracht.
1 Seriennummer
2 Unlock Key
3 Ethernet MAC-Adresse
4 Gerätetyp und Hardwarestand
PowerDog® Bedienungsanleitung
1
2
3
4
19
