Ecodata PowerDog-L PR Benutzerhandbuch Seite 41

Bus Bus Digital input
¥ ¤
3 1 2 3 4 5 1 2 3 4 5 6 7 8
¥ ¤
RS 485

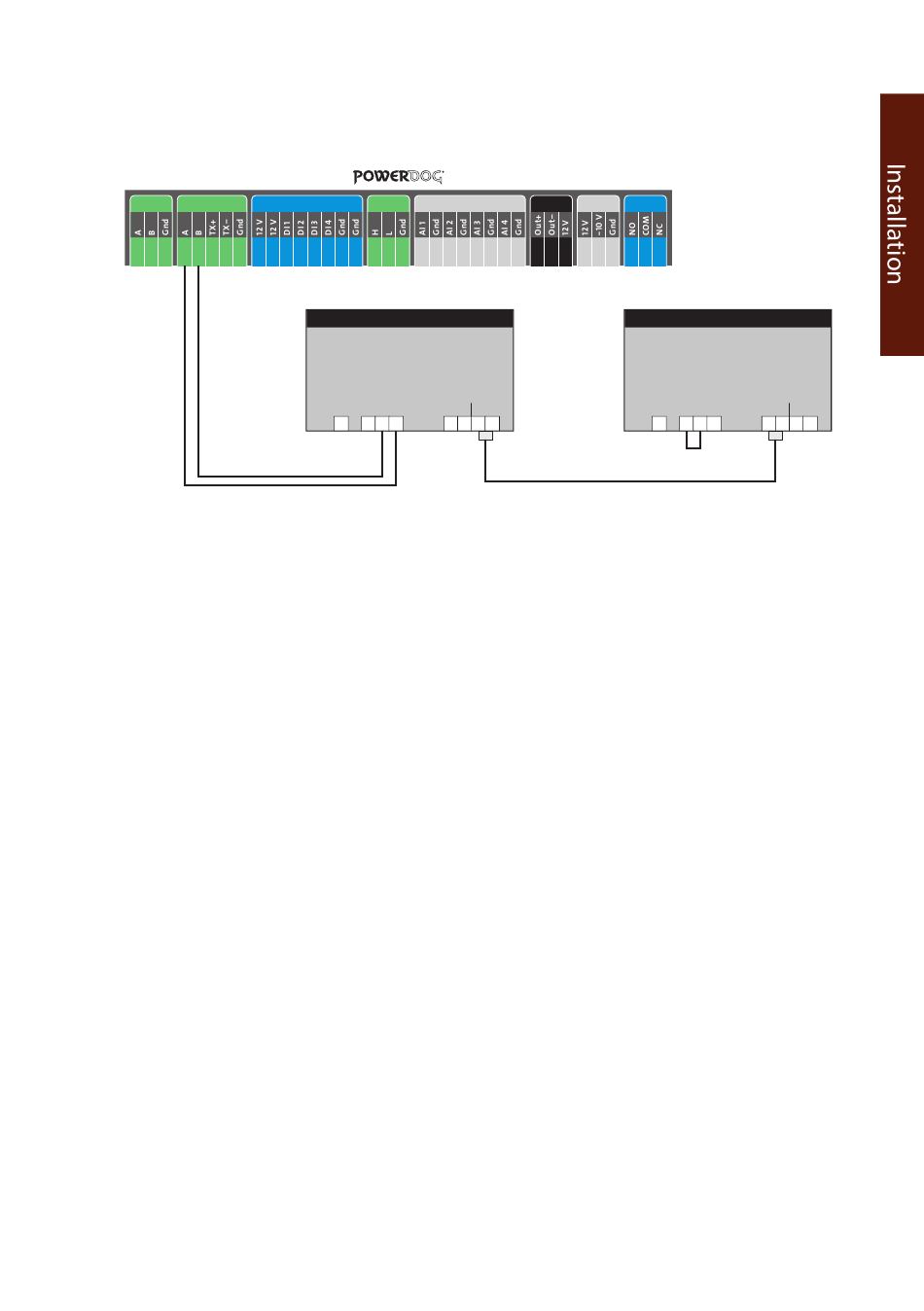

Anschlussschema Diehl AKO Platinum 2100 S - Platinum 4601 S
› Die Verkabelung erfolgt über ein selbst konfektioniertes Datenkabel (siehe
Seite 21) bzw. ein „fast connect" Kabel für den Anschluss des PowerDog®
an den ersten Wechselrichter (als Zubehör erhältlich).
› Für die weiteren Wechselrichter können Sie Ethernet-Patchkabel verwenden.
› Anschluss an Bus 2 über „fast connect" Kabel oder an Bus 1 oder Bus 2 bei
selbst konfektioniertem Kabel.
› Bei längerer Busleitung zum ersten Wechselrichter legen Sie den Schirm
auf der Klemme SH auf (>10 m).
› Alle Wechselrichter mit Ethernet-Patchkabel verbinden.
› Am letzten Wechselrichter Drahtbrücke zwischen T und B einklemmen.
PowerDog® Bedienungsanleitung
Can Analog input
1 2 3 1 2 3 4 5 6 7 8
erster und weitere Wechselrichter
DIEHL AKO
Terminals RJ 45 RJ 45
SH T B A
S - Bus Analog out Relais
£
1 2 3 1 2 3 1 2 3
letzter Wechselrichter
DIEHL AKO
Terminals
SH T B A
Ethernet Patchkabel
RJ 45 RJ 45
41
