Steca Wechselrichter
Besonderheiten
› RS485-Schnittstelle integriert
› Anschlussort: an der Wechselrichterschnittstellenkarte über 2 RJ45-Buchsen
› Busadresse muss vergeben werden
› 2-polige Verkabelung
Installation
› Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
› Wechselrichter 1 mit PowerDog® verkabeln
› Wechselrichter 2 und weitere Wechselrichter verkabeln
› Am letzten Wechselrichter Terminierung auf „ON" schalten
› Busadresse vergeben
Bitte beachten Sie Anschlusshinweise des Herstellers genau!
ACHTUNG!
PowerDog® hat ebenfalls eine RJ45-Buchse für den Netzwerk-Anschluss.
Wechselrichter nur über Bus 1 oder Bus 2 anschließen! Das Gerät kann bei
Anstecken der Wechselrichter an die Ethernet-Schnittstelle zerstört werden!

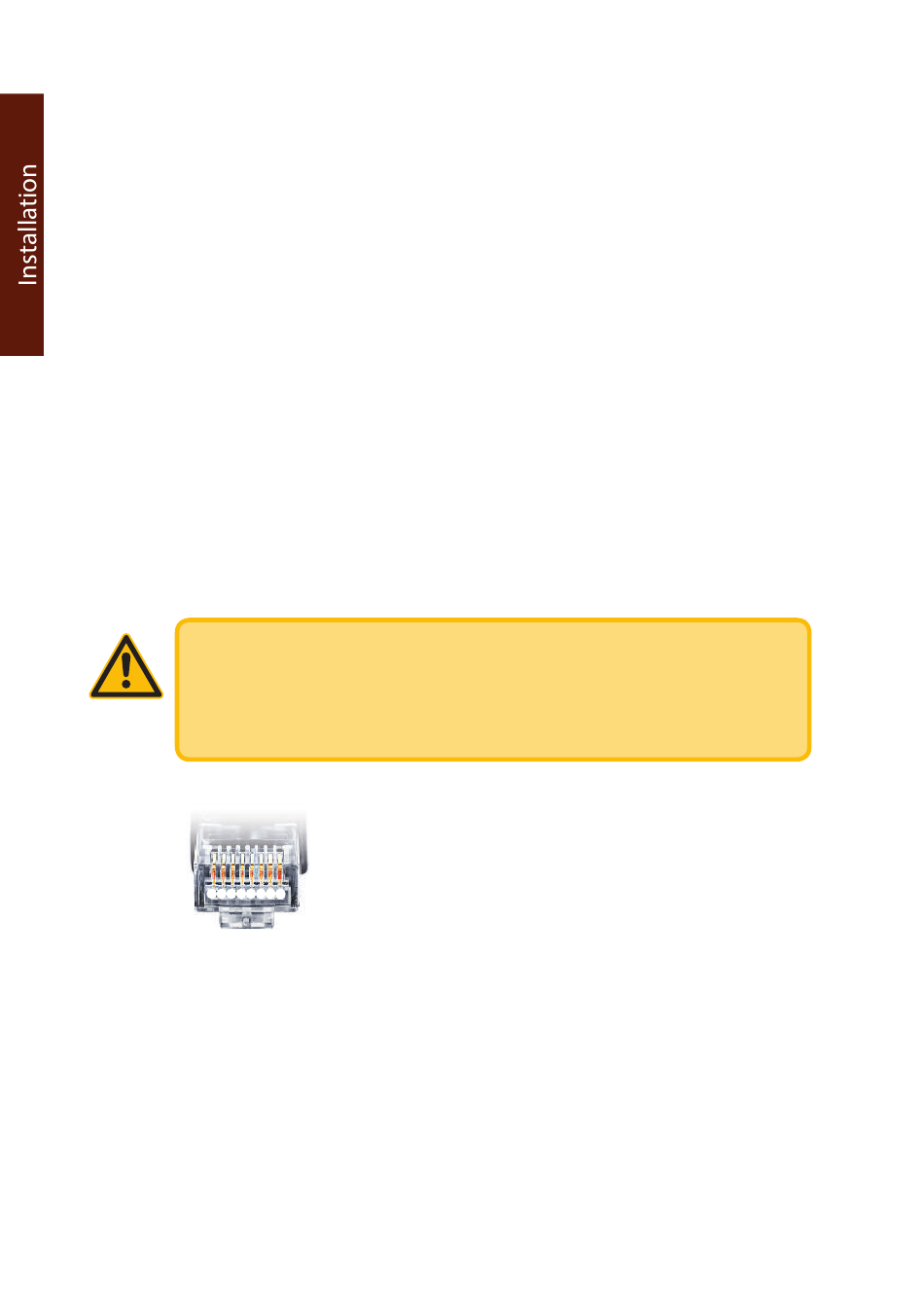

8 7 6 5 4 3 2 1
Belegung RJ45 Ethernet-Patchkabel
106
PowerDog® Bedienungsanleitung
