Anschluss
Kabelverlegung im Gehäuse
Legen Sie die Kabel in eine der Kabeldurchführungen. Brechen Sie die ent-
sprechende Sollbruchstelle am Deckel des Gehäuses mit einer Spitzzange aus.
Schneiden Sie eventuell die Bruchstelle etwas mit einem Messer nach.
Verlegen Sie die Kabel aus dem oberen Bereich, falls vorhanden (GSM- / USB-
Leitung, Antennenleitung,...) rechts neben der Platine nach unten.
HINWEIS!

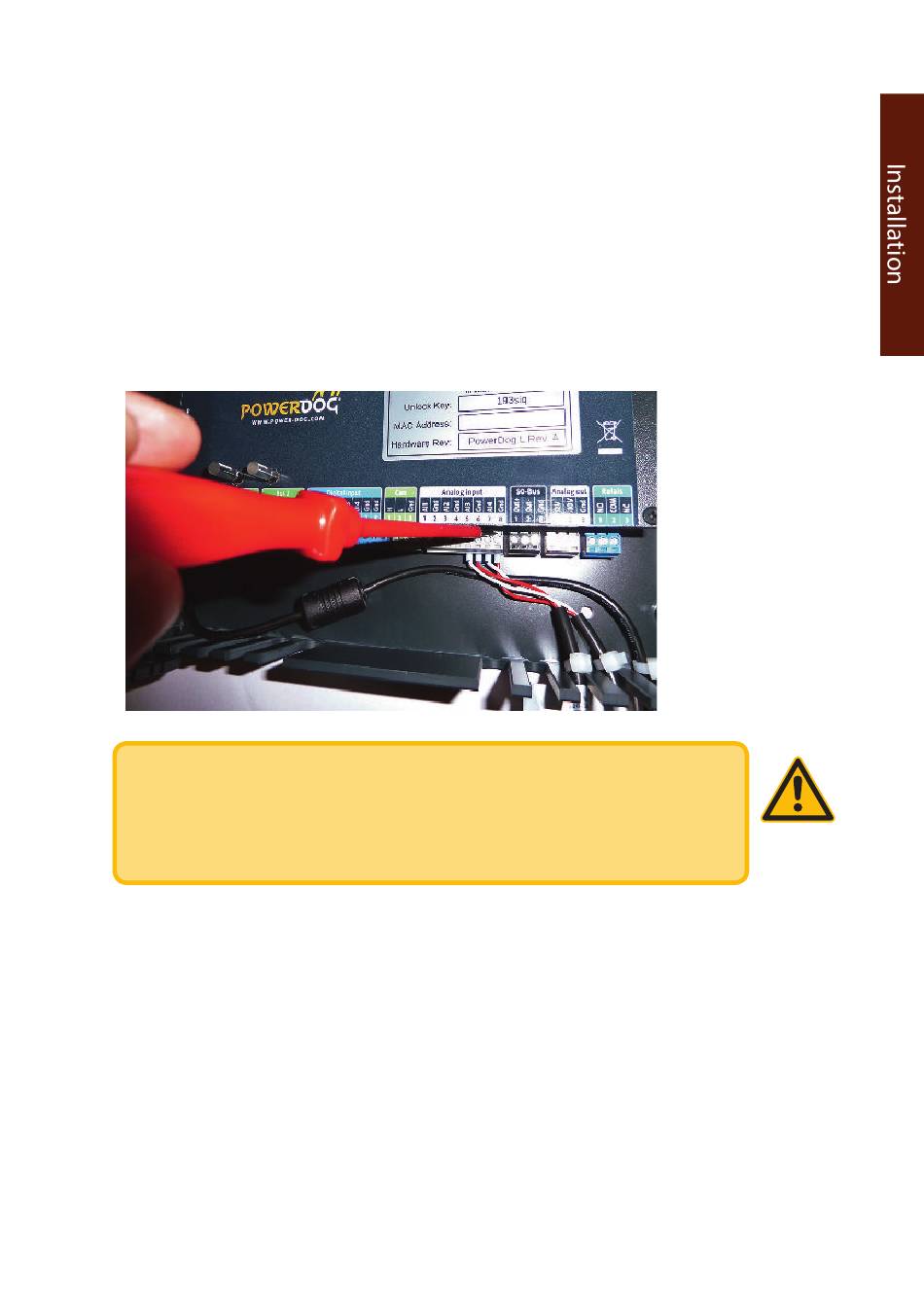

Benutzen Sie zum Abziehen der Stecker einen Schraubendreher. Führen Sie
diesen von oben in den Schlitz des Klemmenblocks ein, so lassen sich die
Stecker sehr leicht durch Drücken nach oben entfernen (Hebelwirkung).
Sie können die Kabel durch aufbringen von Kabelbinder (siehe Bild) zugentlas-
ten, oder durch die optional erhältliche Zugentlastungsschiene, die an die zwei
Gewindedome im Klemmraum angeschraubt wird. Im zweiten Fall befestigen
Sie die Kabel mit Kabelbinder an der Zugentlastungsschiene.
23
PowerDog® Bedienungsanleitung
