Verbindung Mit Analogmodem - Ecodata PowerDog-L PR Benutzerhandbuch

lieferte original USB-Kabel, da es sich hierbei um ein Spezial kabel mit verstärk-
ten Adern handelt. Mit anderen Kabeln kann die Funktion nicht gewährleistet
werden! Das Modem wird bei der Koniguration automatisch erkannt. Schrau-
ben Sie die Antenne in die Antennenbuchse am GSM- Modem. Verlegen Sie die
Kabel rechts neben der Platine entlang bis zu einer Kabeldurchführung. Sorgen
Sie für eine Zugentlastung mit einem Kabelbinder am Kabel oder befestigen Sie
die Kabel mit Kabel binder an der optional erhältlichen Zugentlastungsschiene.
Richten Sie später die Antenne so aus, dass Sie im Konigurationsmenü / Netz-
werk / GSM-Modem (siehe Seite 138) einen möglichst guten Empfang in
der Anzeige erreichen (bzw. testen Sie den Empfang mit einem Mobil telefon
mit gleicher SIM-Karte) und montieren bzw. befestigen Sie die Antenne.

Verbindung mit Analogmodem

(über optionales Analogmodem)

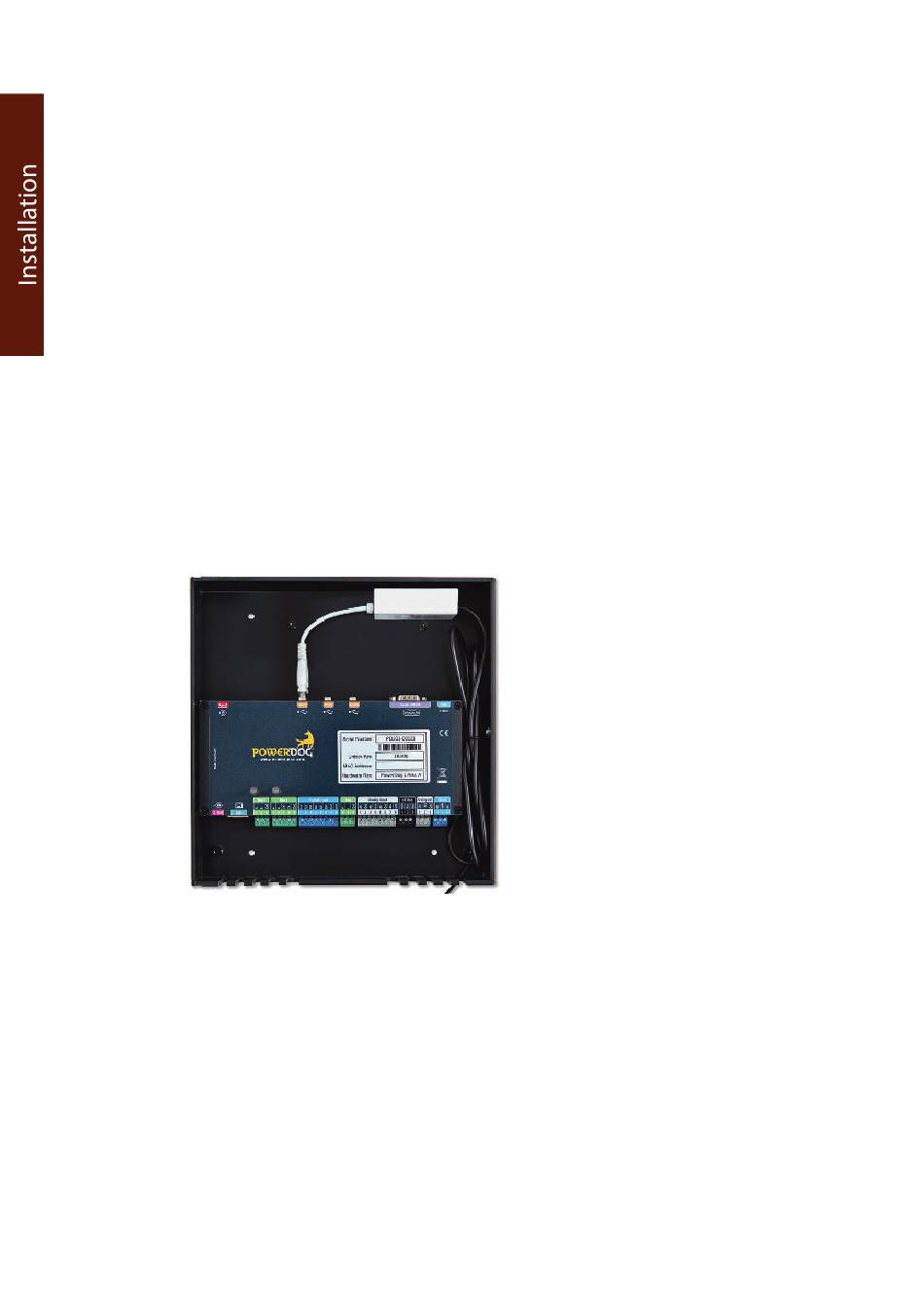

Legen Sie das Analogmodem in den oberen freien Bereich des PowerDog®
und stecken das USB-Kabel in eine der drei USB-Buchsen (siehe Bild oben)
und verlegen Sie das mitgelieferte 4-polige Telefonkabel bis zur Telefondose.
Stecken Sie den RJ11-Stecker in das Analogmodem und den Telefonstecker
in eine Telefondose in einen der Steckplätze mit der Bezeichnung „N" oder
„∆" oder „O". Falls Sie einen ISDN-Anschluss haben, verwenden Sie einen
Analog anschluss der Telefonanlage.
Das Modem wird bei der Koniguration automatisch erkannt. Verlegen Sie
