4.7

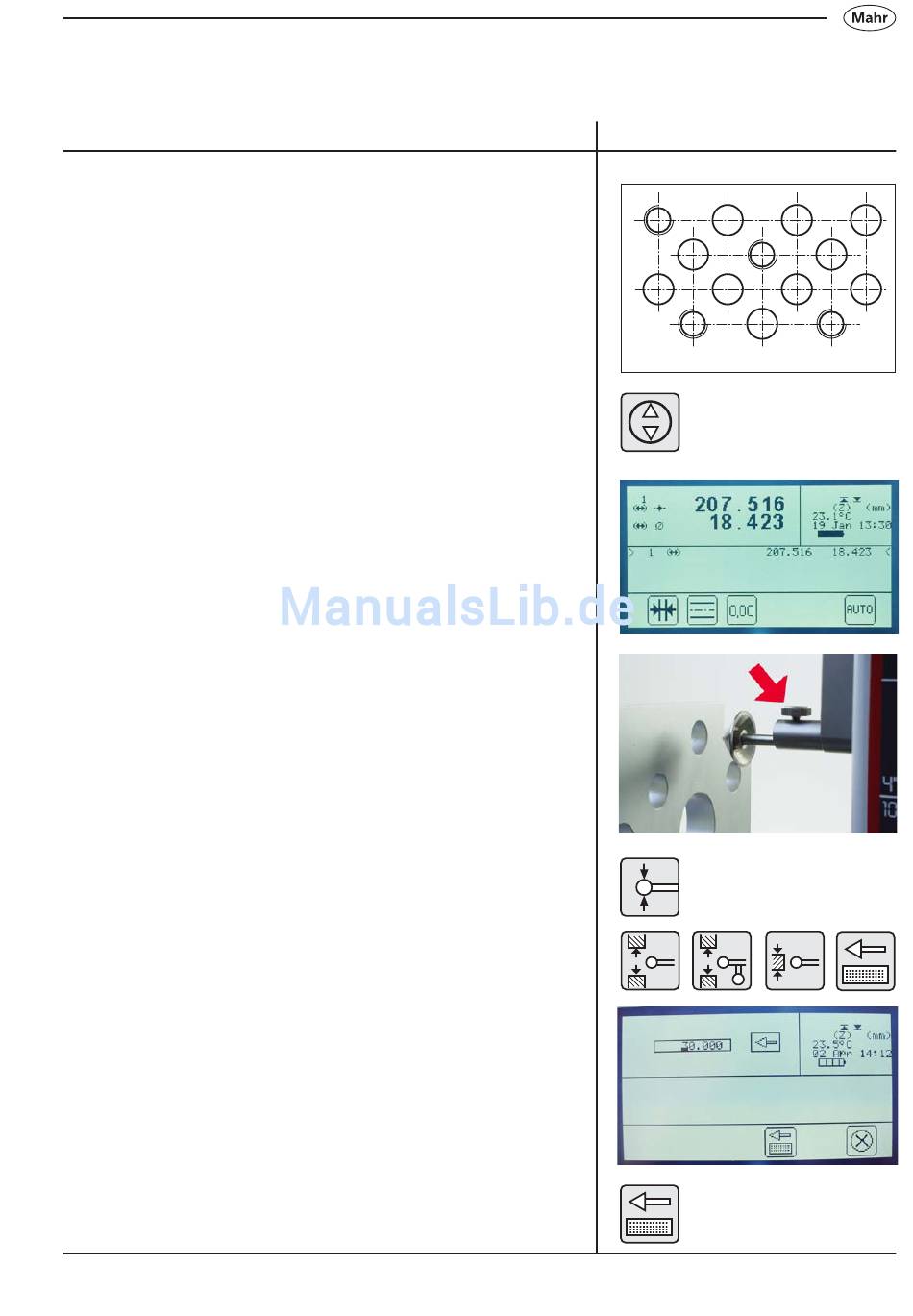

Messen mit dem Kegeltaster

Beschreibung / Ablauf
Einsatzgebiete:
schnelle Koordinatenbestimmung an Werkstücken mit grober
Tolerierung (z.B. bei Lochbildern, Lochblechen, Gewinde . . .+/- 0,2 mm)
Ablauf:
– Bohrung mit Kugeltaster messen.
Voraussetzung: Kugeltaster ist eingemessen. Bohrung muss
kleiner als Kegeldurchmesser sein, <30,00 mm
– gemessene Bohrungsmitte z.B. 207,516 mm notieren
– Rändelschraube öffnen und Standardtaster mit Kegeltaster
tauschen. Kegeltaster mit der Rändelschraube wieder klemmen.
– Taster Kalibrierung.
– Kegeltaster auswählen.
– Kegel Durchmesser eingeben
– mit Kegeltaster Symbol bestätigen
Mahr GmbH • Digimar 817 CLM
Symbole / Bilder
71
