Beschreibung / Ablauf
3.1.4

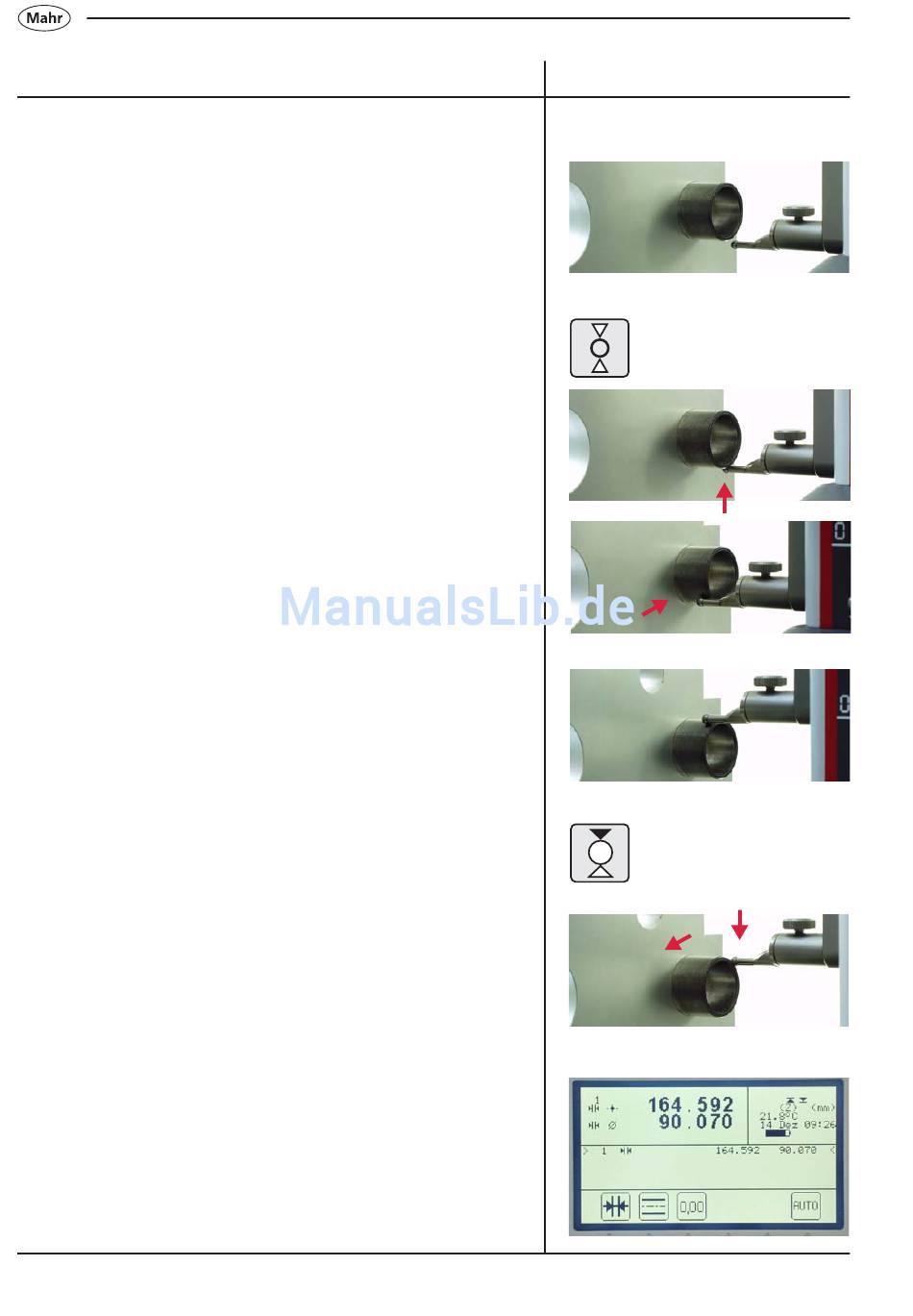

Welle messen
–
Messtaster von unten an Welle positionieren (außermittig)
–
Taste betätigen, Messvorgang wird gestartet,
–
Messtaster fährt automatisch nach oben und tastet an.
–
Werkstück parallel zu Anschlagfläche bewegen, um
Umkehrpunkt / Maximum zu ermitteln
–
Die Übernahme des Umkehrpunkts wird durch einen Signalton
bestätigt.
–
Messtaster über der Welle, außermittig positionieren.
–
Funktionstaste „Welle oben antasten" betätigen
–
Messtaster fährt automatisch nach unten und tastet an.
–
Werkstück parallel zu Anschlagfläche bewegen, um
Umkehrpunkt / Maximum zu ermitteln
–
Die Übernahme des Umkehrpunkts wird durch einen Signalton
bestätigt und das Ergebnis (Mittelpunkt, Durchmesser) wird im
Display angezeigt.
