Kurzanleitung der Messmethoden

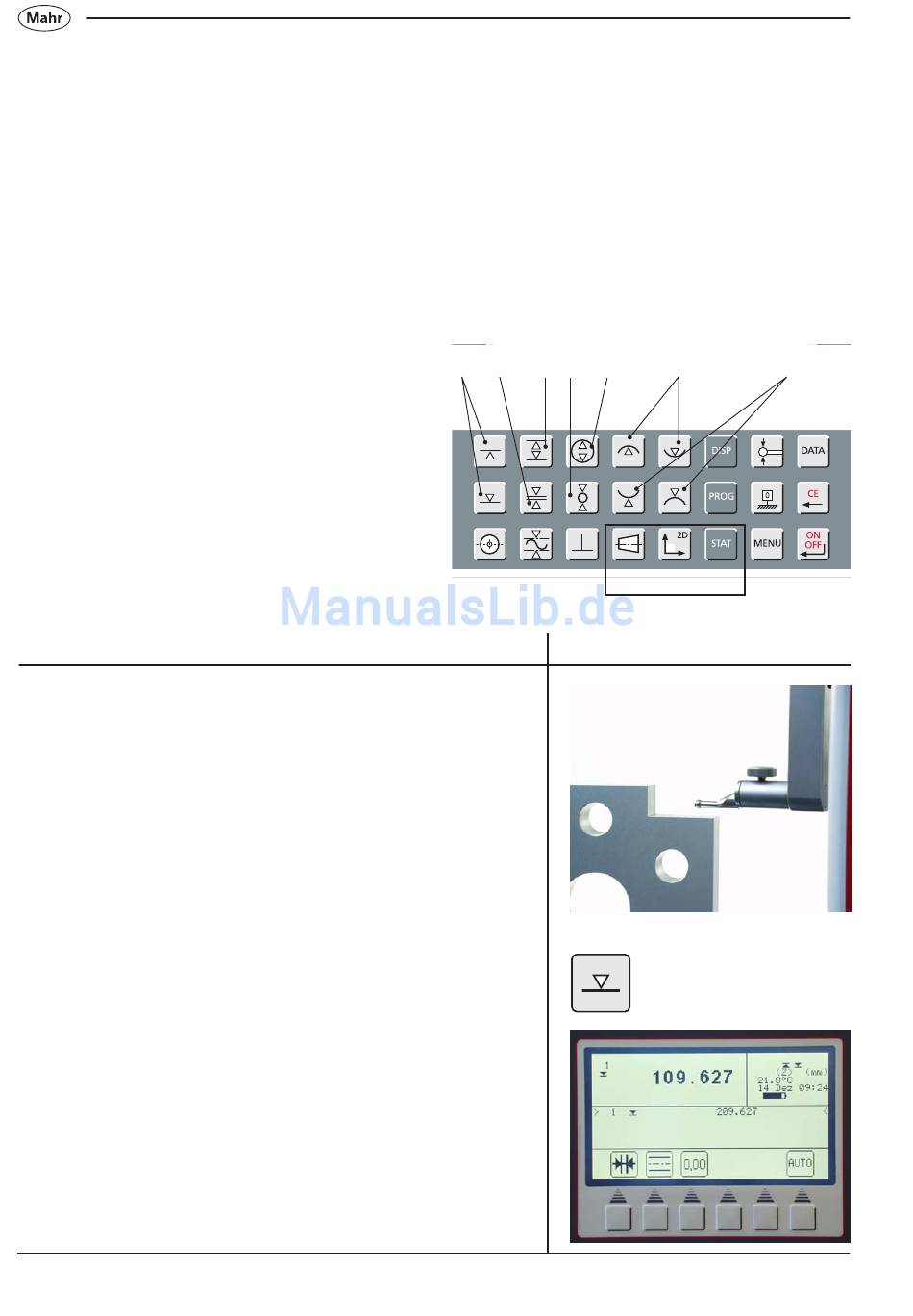

3.1 Messablauf mit Funktionstasten
Mit den Funktionstasten können verschiedene
Messfunktionen einfach und schnell per Tastendruck
gestartet werden.
Dabei ist die Vorgehensweise immer gleich:
– Messtaster über/unter der zu messenden Stelle
positionieren
– mit der Funktionstaste die Messfunktion starten
Der Messtaster fährt die zu messende Fläche
automatisch an und übernimmt den Messwert. Bei
dynamischen Messungen, bei denen ein Maximum
oder Minimum (bei Bohrungen oder Wellen) gemessen
werden soll, muss entweder das Werkstück oder das
Messgerät so verschoben werden, dass das Messgerät
einen Extremwert ermitteln kann. Bei Messungen mit 2
hintereinander folgenden Antastungen (z.B. bei einer
Bohrung, Nut oder Welle), erfolgt die erste Antastung
stets nach oben.
Beschreibung / Ablauf
3.1.1 Erste Messungen
3.1.2 Ebene von oben antasten
– Messtaster positionieren
– Taste betätigen, Messvorgang wird gestartet
Im Display erscheint der gemessene Wert im oberen Bereich
28
Funktionstasten:
1 Ebene, Fläche von oben und unten antasten
2 Mitte und Breite einer Nut messen
3 Mitte und Breite eines Stegs messen
4 Mitte und Durchmesser einer Bohrung
messen
5 Mitte und Durchmesser einer Welle messen
6 Maximum oder Minimum einer Bohrung
messen
7 Maximum oder Minimum einer Welle messen
1 3 2 5 4
Symbole / Bilder
6 7
Optional
