Beschreibung / Ablauf

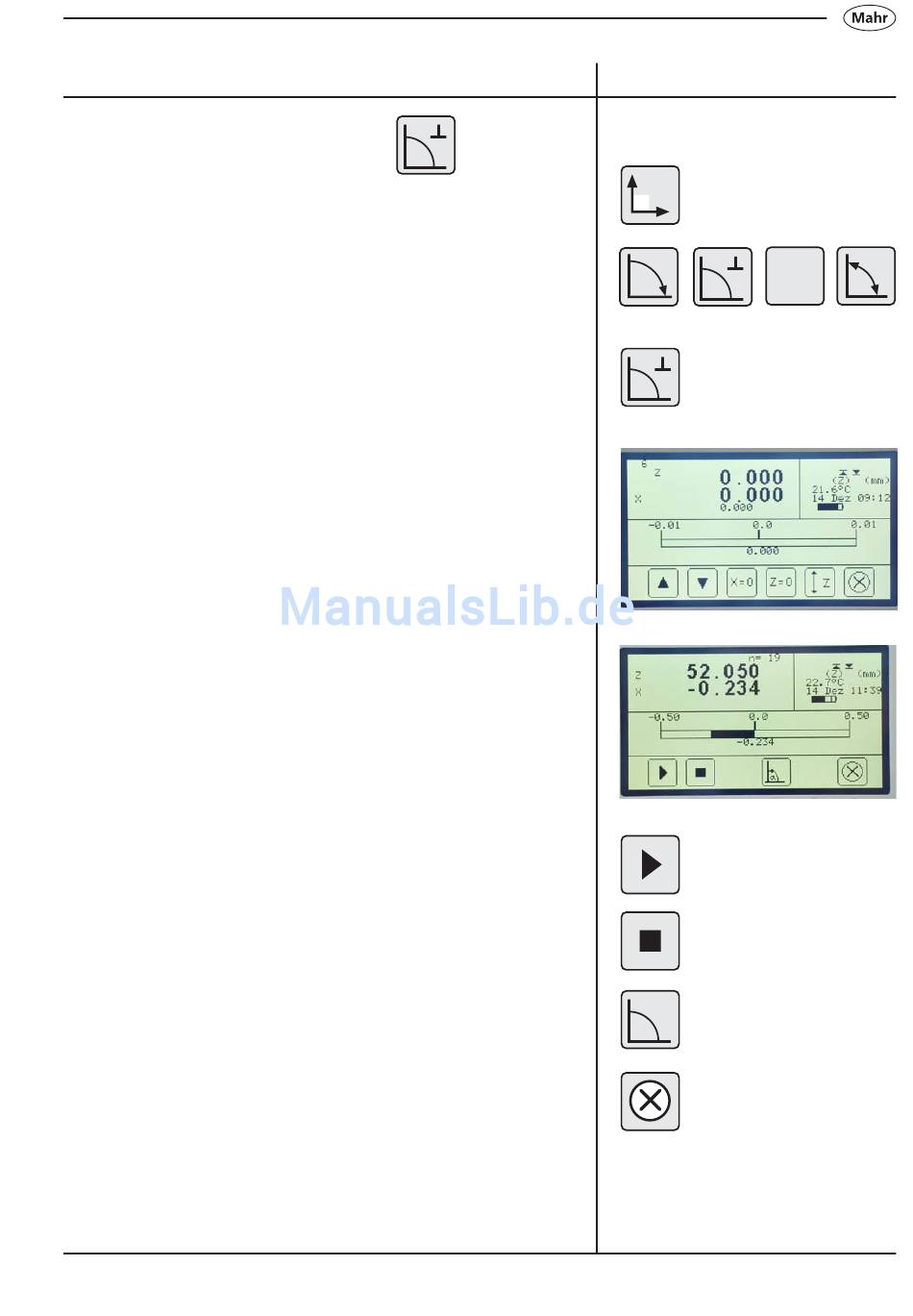

4.5.2 Eingabe Kippwinkel messen

Taster und Halter montieren, siehe Kapitel 4.4.2
– 2D-Taste aktivieren
Auswahl:
- Kippwinkel manuell eingeben
- Kippwinkel messen
- 2D aktivieren
- Werkstück kippen
– Kippwinkel messen
Es erscheint folgendes Menüfeld der Rechtwinkligkeitsbestimmung
– siehe Kapitel 4.4.2
Rechtwinkligkeitsmessung
Es erscheint folgendes Menüfeld:
– Winkel-Übernahme
– Messung stoppen und Wechsel in den Grafik-Modus
Kippwinkel α-Übernahme
–
– Abbruch
Kippwinkel α-übernehmen:
Der errechnete Kippwinkel wird für die weiteren 2D-Messungen
verwendet.
Mahr GmbH • Digimar 817 CLM
a
Symbole / Bilder
2D
2D
a
a
ON
a
a
z
x
59
