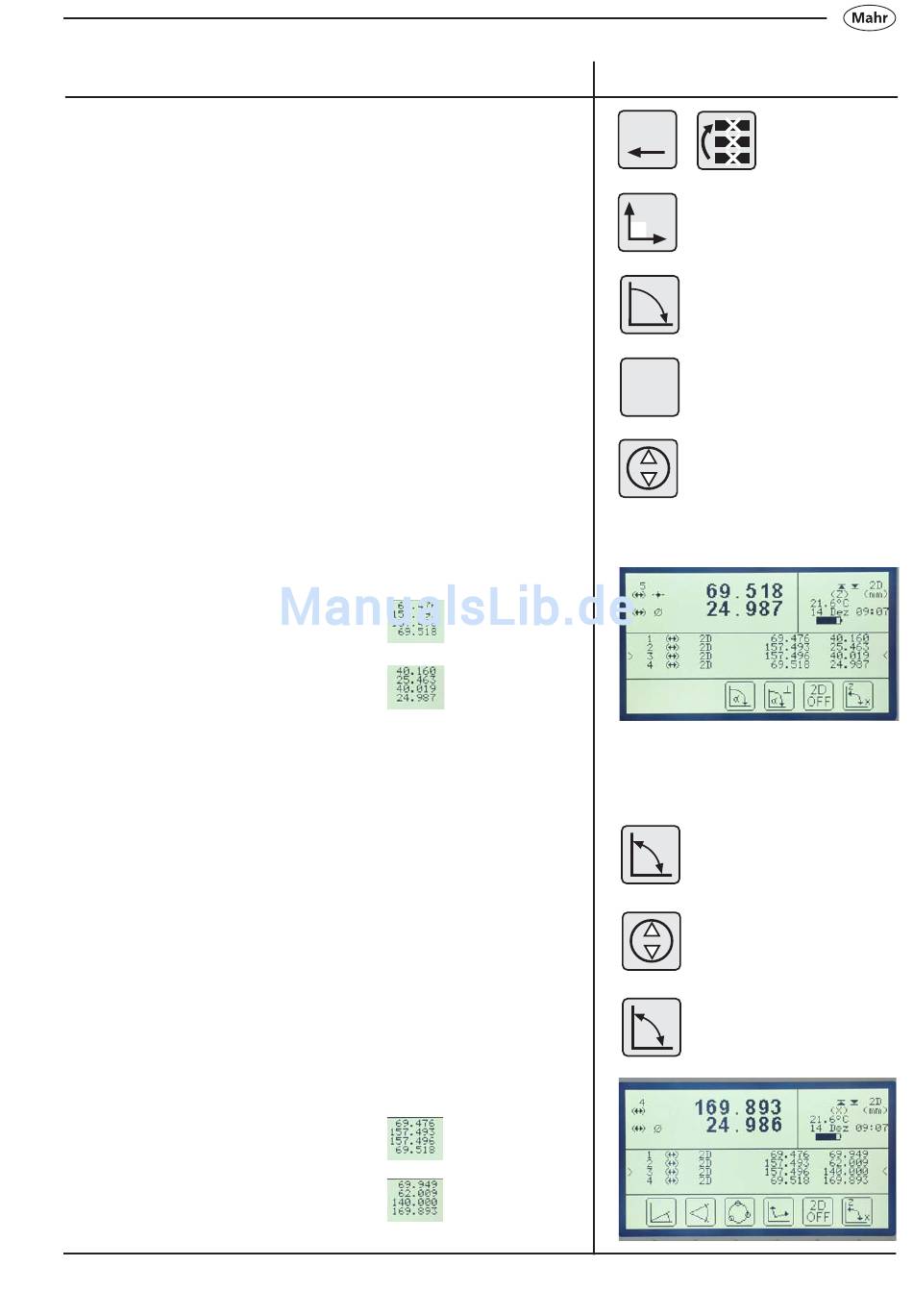

Mahr Digimar 817 CLM Quick Height Bedienungsanleitung Seite 67

Beschreibung / Ablauf
– Mit „CE" alle Daten löschen
– 2D-Taste drücken
– ggf. Kippwinkel eingeben (Standard 90°)
– 2D ON aktivieren
– Bohrung 1-4 in Z-Achse messen
Im Display erscheint
der Z-Wert und
der Durchmesser
– Werkstück kippen
(Werkstück wird rechnerisch um 90° gedreht)
– Bohrung 1-4 in gleicher Reihenfolge in der X-Achse messen
– Werkstück zurück kippen
Im Display erscheint
der Z-Wert und
der X-Wert
Mahr GmbH • Digimar 817 CLM
Symbole / Bilder
CE
2D
a
2D
ON
z
x
z
x
67
