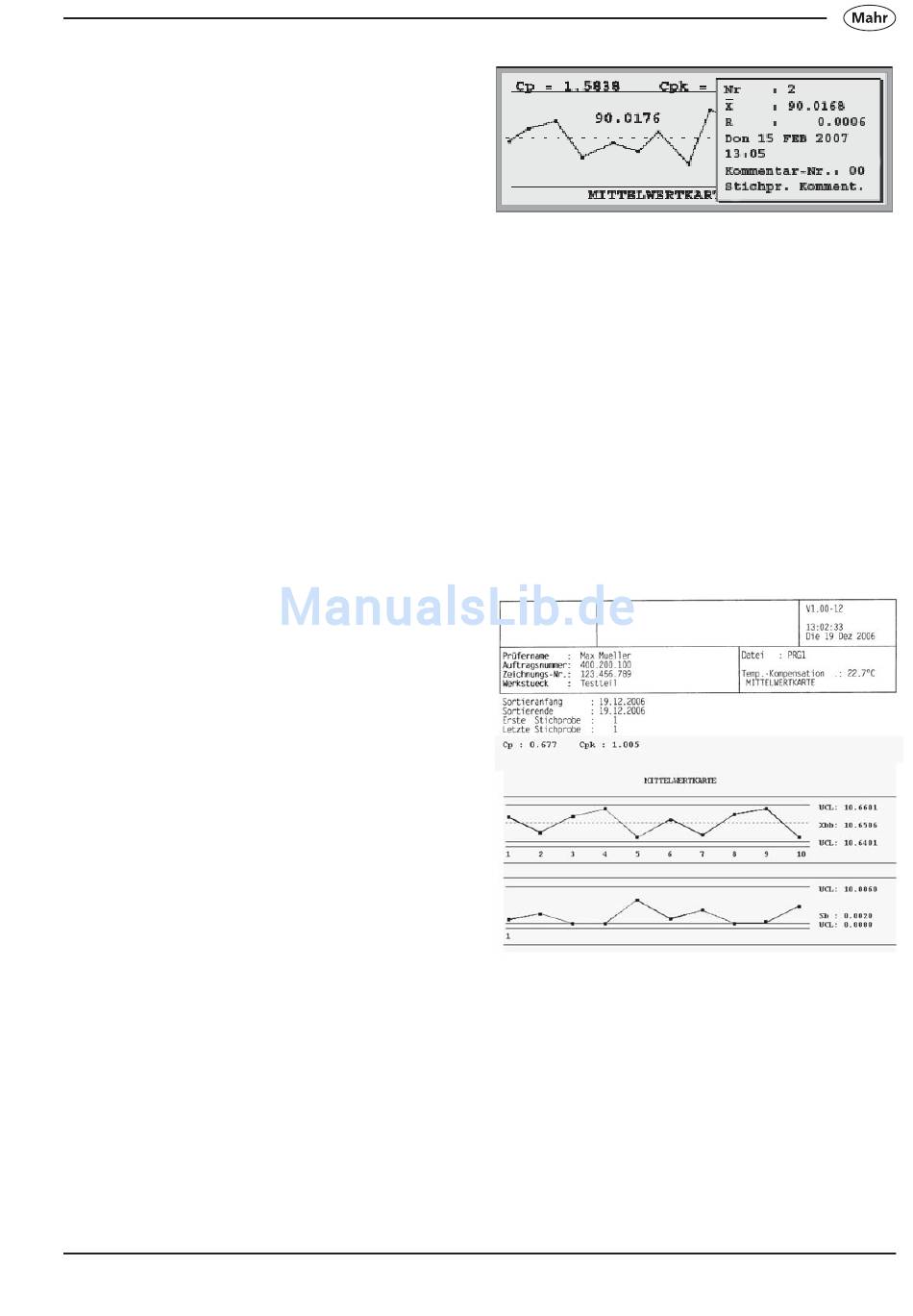

Durch Betätigen der Pfeiltaste RECHTS wird ein Cursor
angezeigt (punktierte Linie) und ein Fenster geöffnet,
dass die Daten der ersten Stichprobe enthält. Mit den
Pfeiltasten RECHTS oder LINKS kann zu den weiteren
Stichproben geblättert werden.
Die angezeigten Daten sind:
• Nummer des Werkstücks oder der Stichprobe
• Mittelwert (X-Quer)
• Spannweite R oder Sigma
• Tag, Datum, Uhrzeit
• Nummer des Stichprobenkommentars
• Stichprobenkommentar
Wenn ein Stichprobenkommentar vorhanden ist, gibt
das 817 CLM dies mit einem kurzen Piepton zu
erkennen. In jedem Fenster kann mit den Pfeiltasten
AUF und AB der gewünschte Stichprobenkommentar
gewählt werden. Mit ON/OFF-Taste den neuen
Kommentar übernehmen und abschließend speichern.
Fällt der Cpk-Wert unter 1,0, erscheint die Warnung
„100% Kontrolle gefordert".
8.5.3 Regelkarten drucken
Die Prozessregelkarten werden auf der Grundlage aller
mit Hilfe eines Messprogramms gemessenen und
gespeicherten Messwerte sowie der gewählten
Sortierkriterien berechnet.
Zusätzlich zur Mittelwertkarte stehen Ihnen die
Spannweitenkarte (Range) oder die Sigma-Karte zur
Auswahl.
Welche der beiden Karte ausgedruckt werden soll,
können Sie unter 8.3 „Regelkarten anzeigen"
bestimmen.
Enthält die Regelkarte weniger als 25 Werkstücke oder
Stichproben, so wird sie nur auf die rechte Hälfte des
Papierformats gedruckt. Sind jedoch mehr als 100
Werkstücke oder Stichproben anzuzeigen, so werden
nur die letzten 100 gedruckt.
Wurde die Stichprobengröße auf 1 festgelegt, so
entspricht jeder berechnete Punkt einem Werkstück.
Bei einer Stichprobengröße >1 entspricht jeder
berechnete Punkt einer Stichprobe.
Alle zu einer Stichprobe abgelegten Kommentare sowie
die Zeit und das Datum werden in eine Tabelle
unterhalb der Regelkarte gedruckt. Die Kommentare
der Stichproben werden immer der Kommentartabelle 6
entnommen.
Die Texte der gewünschten Kommentare müssen zuvor
einmal eingegeben worden sein (siehe auch Kapitel 8.2
„Produktionsdaten bearbeiten").
Mahr GmbH • Digimar 817 CLM
8.5.3 Suchkriterien wählen
siehe auch Kapitel 8.4.5
