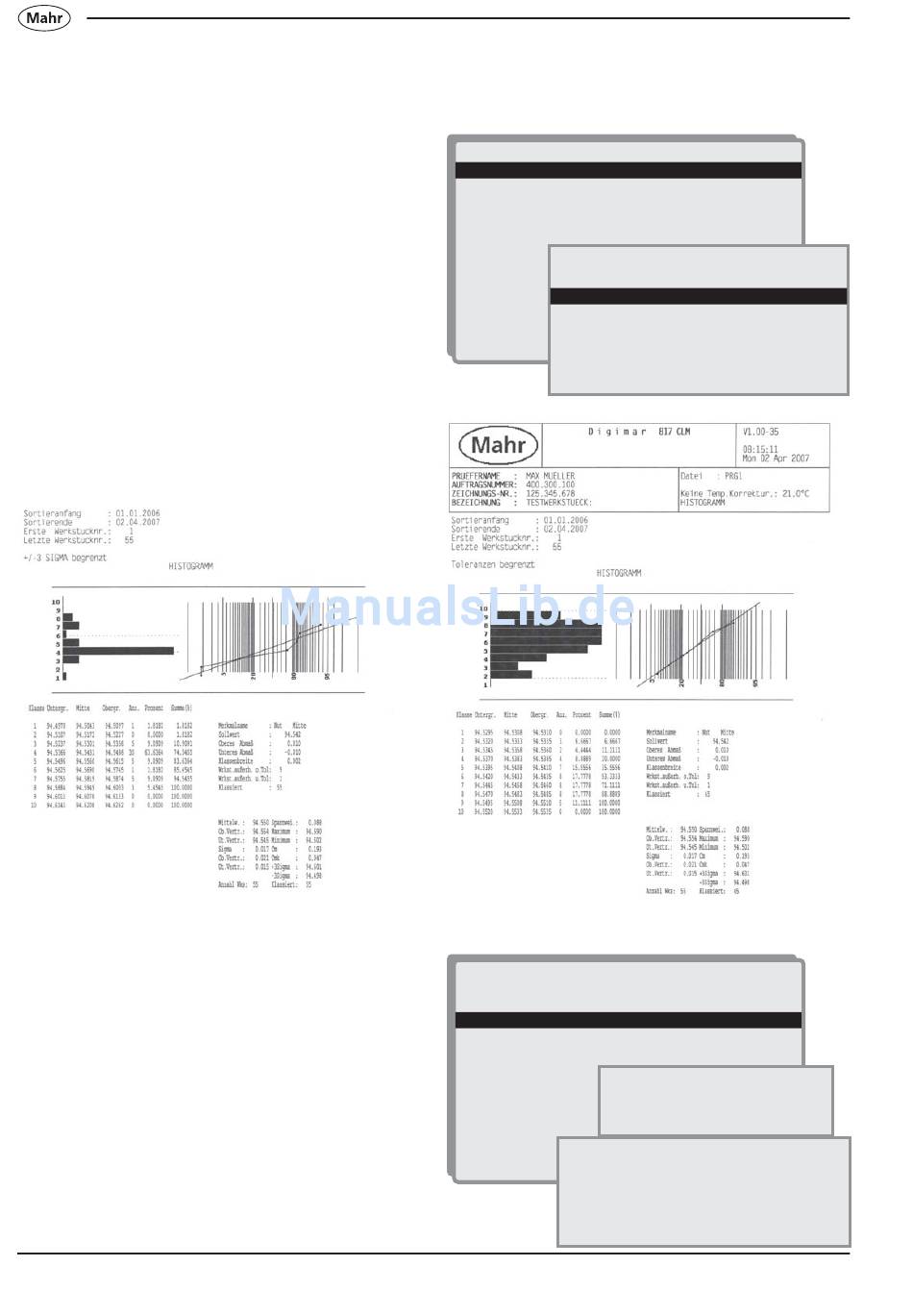

8.4.3
Histogramm und Statistik drucken
Histogramm und Statistik kann gedruckt werden.
Die Anzahl der gedruckten Klassen entspricht derjeni-
gen, die im Menü "Parameter des Histogramms"
gewählt wurden. Die Anzahl der angegebenen Klassen
liegt innerhalb der Toleranzgrenzen und jeweils eine
Klasse befindet sich oberhalb und eine unterhalb der
Toleranzgrenzen. Die Grenzen sind mit punktierten
Linien dargestellt.
Gleich neben dem Histogramm wird das Wahrschein-
lichkeitsnetz aufgezeichnet. Es veranschaulicht die
Abweichung gegenüber einer Normalverteilung.
Unter dem Histogramm wird eine Tabelle gedruckt,
welche die Grenzen jeder einzelnen Klasse und die
Anzahl Werkstücke pro Klasse, sowie deren prozentua-
len Anteil bezogen auf die gesamte Verteilung enthält.
8.4.4
Parameter des Histogramms eingeben
Die Anzahl Klassen eingeben (3-20)
Entscheiden ob sich das Histogramm an den
Toleranzen oder an der Streuung orientieren soll:
Toleranzen begrenzt – bedeutet, dass Maße nicht
klassiert werden, wenn sie sich um mehr als eine
Klassenbreite außerhalb der Toleranzgrenzen befindet.
+/- 3 oder 6 Sigma begrenzt – bedeutet, dass Maße
nicht klassiert werden, wenn sie sich außerhalb der
Grenzen von +/- 3 oder +/- 6 Standardabweichungen
befinden.
120
1. <-_______
2. Histogramm und Statistik anzeigen
3. Histogramm und Statistik drucken
4. Parameter des Histogramms eingeben
5. Sortierkriterien wählen
1. Antastung unten
2. Antastung unten
3. Antastung oben
4. Abstand
1. <-_______
2. Histogramm und Statistik anzeigen
3. Histogramm und Statistik drucken
4. Parameter des Histogramms eingeben
5. Sortierkriterien wählen
Anzahl Klassen eingeben
8
1. Steg Mitte
2. Toleranzen
3. +/- 3 SIGMA
4. +/- 6 SIGMA
5. Sortierkriterien wählen
Mahr GmbH • Digimar 817 CLM
Programm-Schritt:
26.4880
695360
114.5620
45.0260
begrenzt
begrenzt
begrenzt
