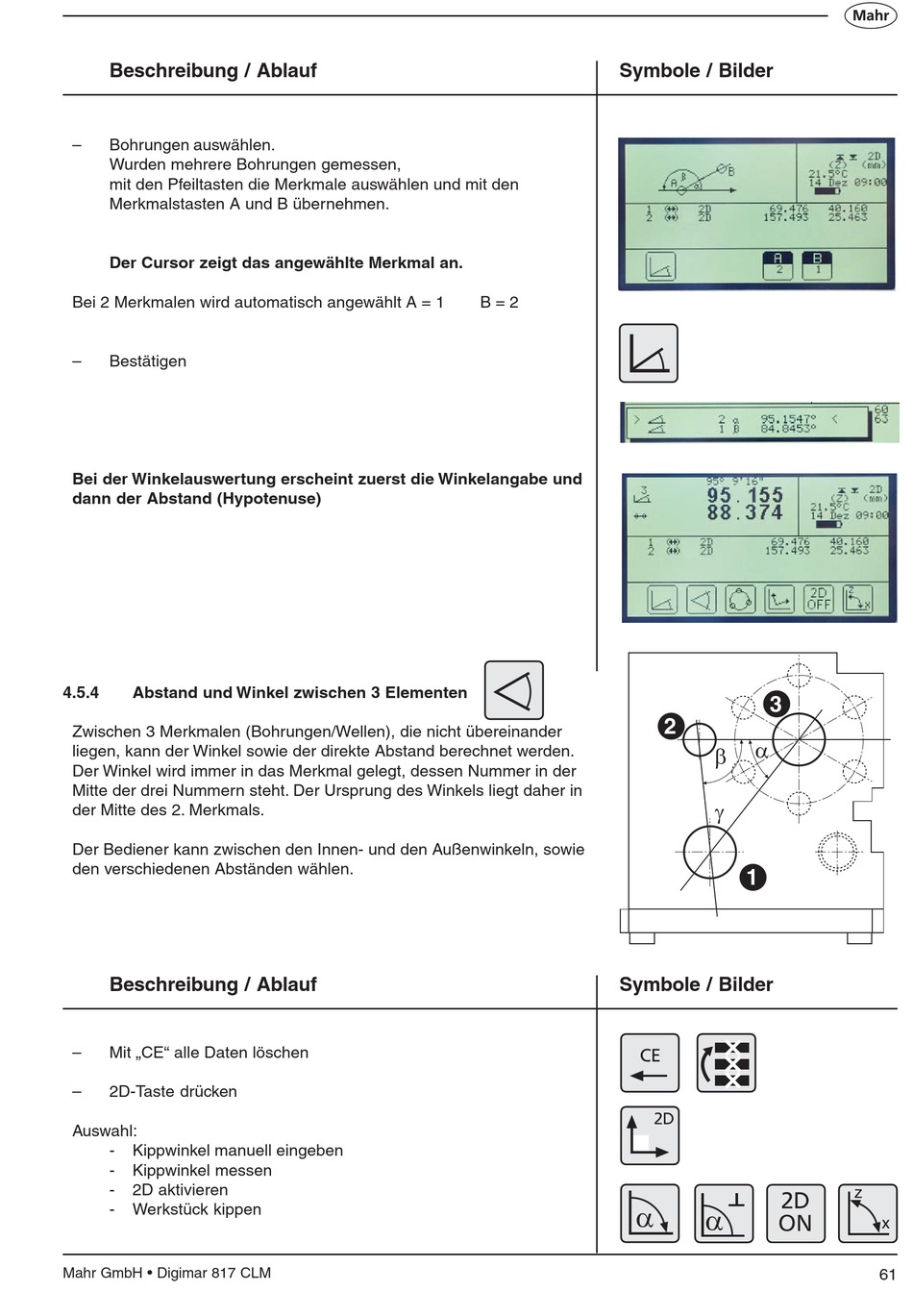

Abstand Und Winkel Zwischen 3 Elementen - Mahr Digimar 817 CLM Quick Height Bedienungsanleitung

Beschreibung / Ablauf
– Bohrungen auswählen.
Wurden mehrere Bohrungen gemessen,
mit den Pfeiltasten die Merkmale auswählen und mit den
Merkmalstasten A und B übernehmen.
Der Cursor zeigt das angewählte Merkmal an.
Bei 2 Merkmalen wird automatisch angewählt A = 1
– Bestätigen
Bei der Winkelauswertung erscheint zuerst die Winkelangabe und
dann der Abstand (Hypotenuse)
4.5.4

Abstand und Winkel zwischen 3 Elementen

Zwischen 3 Merkmalen (Bohrungen/Wellen), die nicht übereinander
liegen, kann der Winkel sowie der direkte Abstand berechnet werden.
Der Winkel wird immer in das Merkmal gelegt, dessen Nummer in der
Mitte der drei Nummern steht. Der Ursprung des Winkels liegt daher in
der Mitte des 2. Merkmals.
Der Bediener kann zwischen den Innen- und den Außenwinkeln, sowie
den verschiedenen Abständen wählen.
Beschreibung / Ablauf
– Mit „CE" alle Daten löschen
– 2D-Taste drücken
Auswahl:
- Kippwinkel manuell eingeben
- Kippwinkel messen
- 2D aktivieren
- Werkstück kippen
Mahr GmbH • Digimar 817 CLM
Symbole / Bilder
B = 2
Symbole / Bilder
CE
a
3
2
a
b
g
1
2D
2D
a
ON
z
x
