7.3.3
Programmschritt bearbeiten
Zu jedem Programmschritt werden die Parameter
eingegeben. Die Seite für einen Programmschritt sieht
folgendermaßen aus.
Schritt
: 1
Gruppe
: 0
Messfunkt.
: xxxx
Sollwert
:
3.500
O. Abmass
:
0.100
U. Abmass
:
-0.100
Paret. OT
:
1.000
Paret. UT
:
1.000
Erläuterungen:
Schritt
Die Programmschrittnummer soll eine Zahl zwischen 1
und 100 sein. Um den Inhalt eines Programmschrittes
anzuzeigen. Die Schrittnummer wird automatisch um 1
erhöht, nachdem ein Programmschritt bestätigt wurde.
Gruppen-Nummer (linke Spalte)
Nummer einer Gruppe von Programmschritten, die es
erlauben, mit einem Messprotokoll
eine ganze Werkstückfamilie zu verwalten. Wenn bei
manchen Werkstück-Typen einzelne Messungen nicht
in jedem Fertigungslos vorkommen, so kann diesen
eine besondere Gruppennummer zugeteilt werden,
welche nur dann abgearbeitet wird, wenn dies mit
Programmstart gewünscht wird.
Gruppe (rechte Spalte)
Jeder Gruppe kann ein Name zugeordnet werden. Der
Name wird zum Abarbeiten des Messprogrammes nicht
unbedingt gebraucht. Die Liste aller Untergruppen-
namen wird jedoch vor dem Start des Messprogramms
angezeigt.
Messfunktion
Die angezeigte Messfunktion wird übernommen, wenn
das Feld verlassen wird. Ein Programmschritt ohne
Mess-, Rechenfunktion gilt als nicht programmiert.
Die Funktionen Bohrung, Welle, Nut, und Polar-
koordinatenberechnung verwenden 2 Programm-
schritte. Der Ausgleichskreis benötigt 3 Programm-
schritte.
Mahr GmbH • Digimar 817 CLM
Merkmal
:
Gruppe
: Hauptgruppe
Komment
:
Kanal
: 0
OEG X
: 3.560
OUE X
: 3.440
OEG S
: 0.040
UEG S
: 0.000

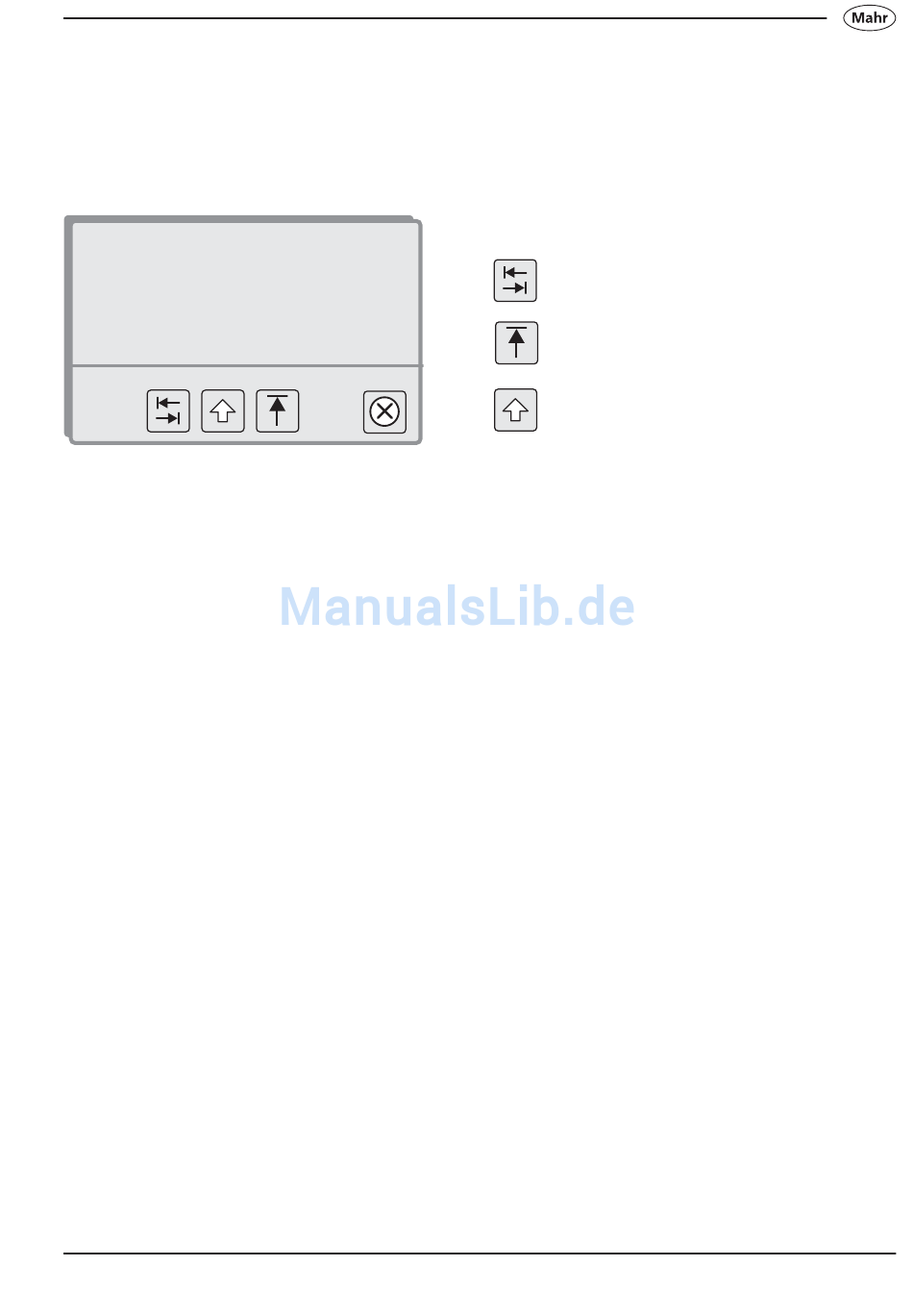

Mit Hilfe folgender Tasten, kann man sich im
Eingabefeld bewegen:
+ / -
von Programmschritt zu Programmschritt
blättern
Cursortasten links-rechts innerhalb einem
Eingabefeld
Tab-Funktion - von einem zum anderen
Eingabefeld
Springen auf Startposition (Schritt __ 1)
Umschaltung Groß- und Kleinschreibung
Merkmal
Dem Merkmal wird ein Name mit max. 11 Zeichen
(alphanumerisch) gegeben.
Sollwert
Das Sollmass in mm oder inch eingeben.
Oberes Abmaß (O.Abmaß)
Wird relativ zum Sollmaß eingegeben z.B. 0.015
Unteres Abmaß (U.Abmaß)
Wird relativ zum Sollmaß eingegeben z.B. –0,015
Pareto obere / untere Toleranz (Paret. OT / UT)
Dazu ist die Gewichtung des Merkmales für Maße
außerhalb der oberen und unteren Toleranz
einzugeben.
Gemessene Merkmale können auch attributiv in einem
Paretodiagramm ausgewertet werden.
Dabei gelten alle Maße außerhalb der Abmaßgrenzen
als „schlecht" und innerhalb als „gut".
Kommentar
Hier kann ein Kommentar eingegeben werden, der für
den folgenden Messschritt wichtig sein kann. Der Text
wird gleichzeitig mit dem Messergebnis des aktuellen
Messschrittes angezeigt.
103
