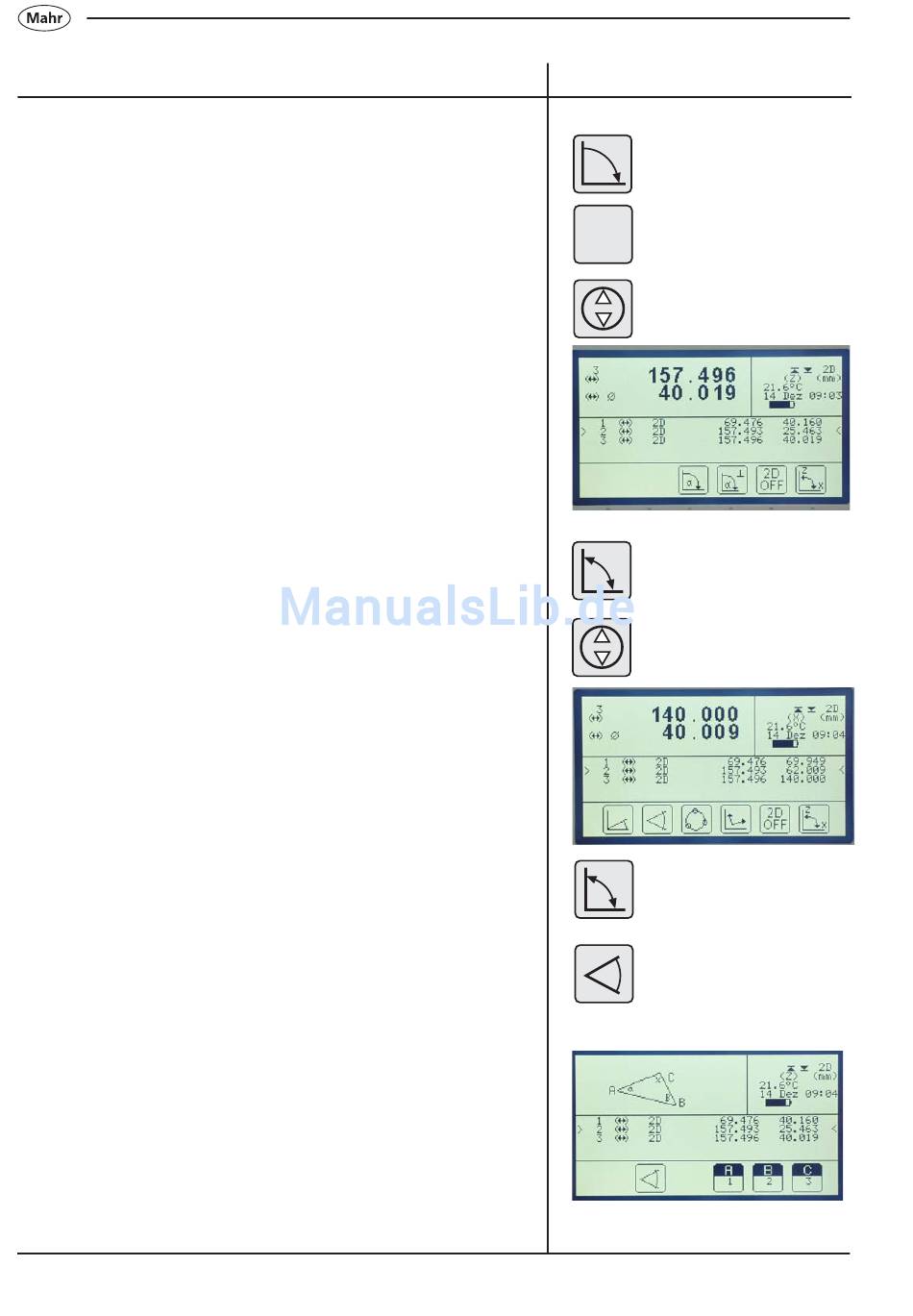

Beschreibung / Ablauf
– ggf. Kippwinkel eingeben (Standard 90°)
– 2D ON aktivieren
– Bohrung 1 - 3 in Z-Achse messen
– Werkstück kippen
(Werkstück wird rechnerisch um 90° gedreht)
– Bohrung 1 - 3 in gleicher Reihenfolge in der X-Achse messen
– Werkstück zurück kippen
– Funktion Abstand und Winkel zwischen 3 Elementen aktivieren
– Bohrung auswählen
Wurden mehrere Bohrungen gemessen, mit den Pfeiltasten die
Merkmale auswählen und mit den Merkmaltasten A, B und C
übernehemen.
Bei 3 Merkmalen wird automatisch angewählt
A = 1 B = 2 C = 3
Der Cursor zeigt das angewählte Merkmal an.
62
Symbole / Bilder
a
2D
ON
z
x
z
x
