4.6
Konusmessung / Winkelbestimmung
Beschreibung / Ablauf
An einem Konus soll der Winkel α bestimmt werden. Zur Messung muss
das Werkstück um ein genaues Maß seitlich verschoben werden
können. Dazu ist an der Messplatte ein Anschlag zu befestigen und ein
Endmaß zwischen diesen Anschlag und das Werkstück oder ggf. das
Höhenmessgerät zu legen.
Benötigt wird ein Endmaß, das etwas kleiner ist als die Höhe des Konus.
Zum Antasten wird ein Messeinsatz mit einem zylindrischen Tastelement
verwendet. Er ist parallel zur Messplatte auszurichten.
Ablauf
–
Zylinder-Taster einmessen (Standard oder über Nut),
siehe Kapitel 2.1
–
Endmaß zwischen Werkstück und Anschlag bringen, sodass das
Tastelement über dem niedrigeren Ende des Konus steht.
–
Antastung nach unten (Pfeil 1)
–
Endmaß entfernen und das Werkstück gegen den Anschlag
schieben
–
Antastung nach unten (Pfeil 2)
–
Funktionstaste Konus betätigen
Folgende Menüauswahl erscheint:
–
Merkmal A und Merkmal B mit der Pfeiltaste auswählen
(mit den Funktionstasten A und B übernehmen)
–
Konusauswertung drücken und Abstand Maß 10,000 eingeben
–
Bestätigen – Winkel wird angezeigt
70

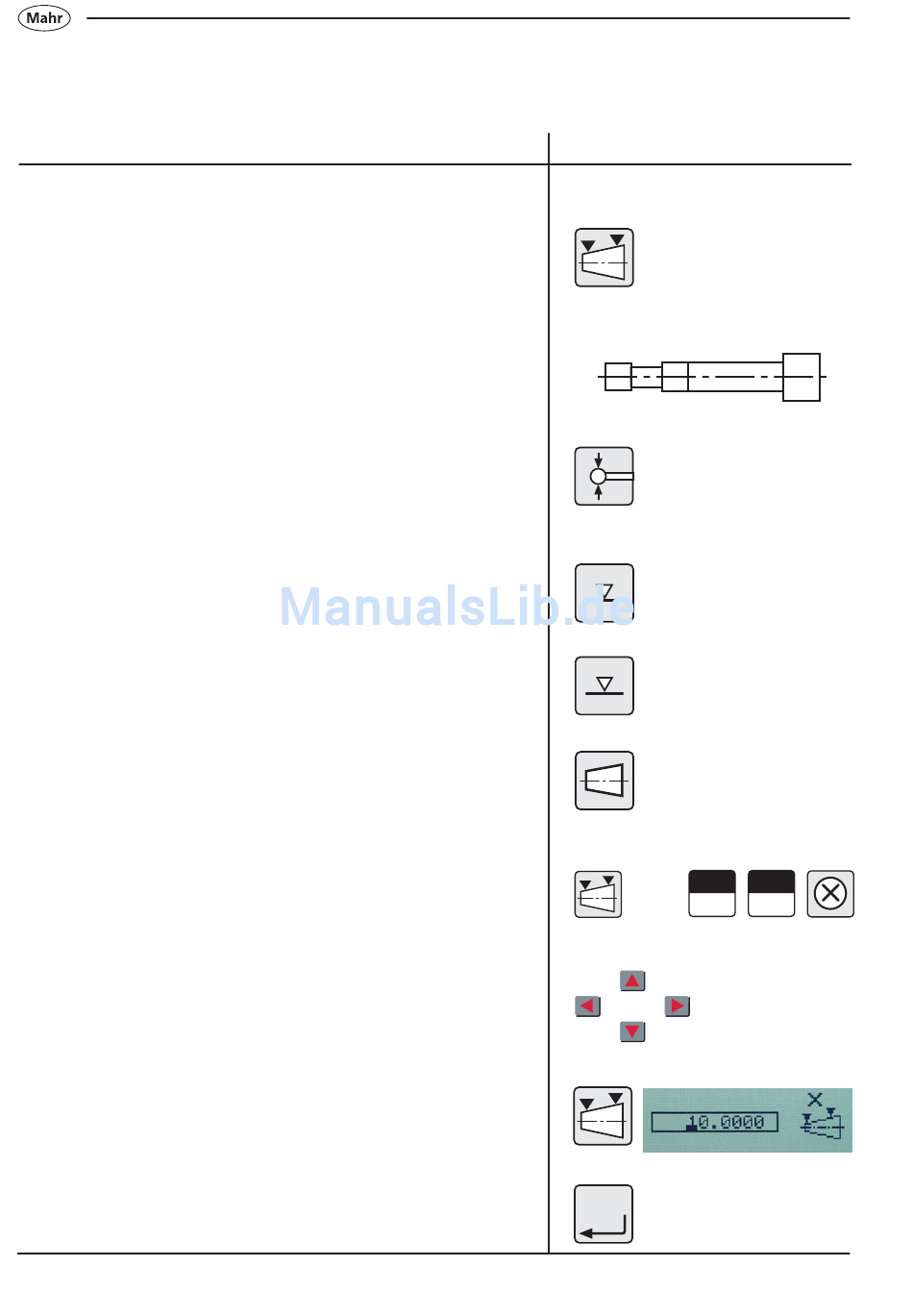

Symbole / Bilder
A
ON
OFF
Mahr GmbH • Digimar 817 CLM
B
