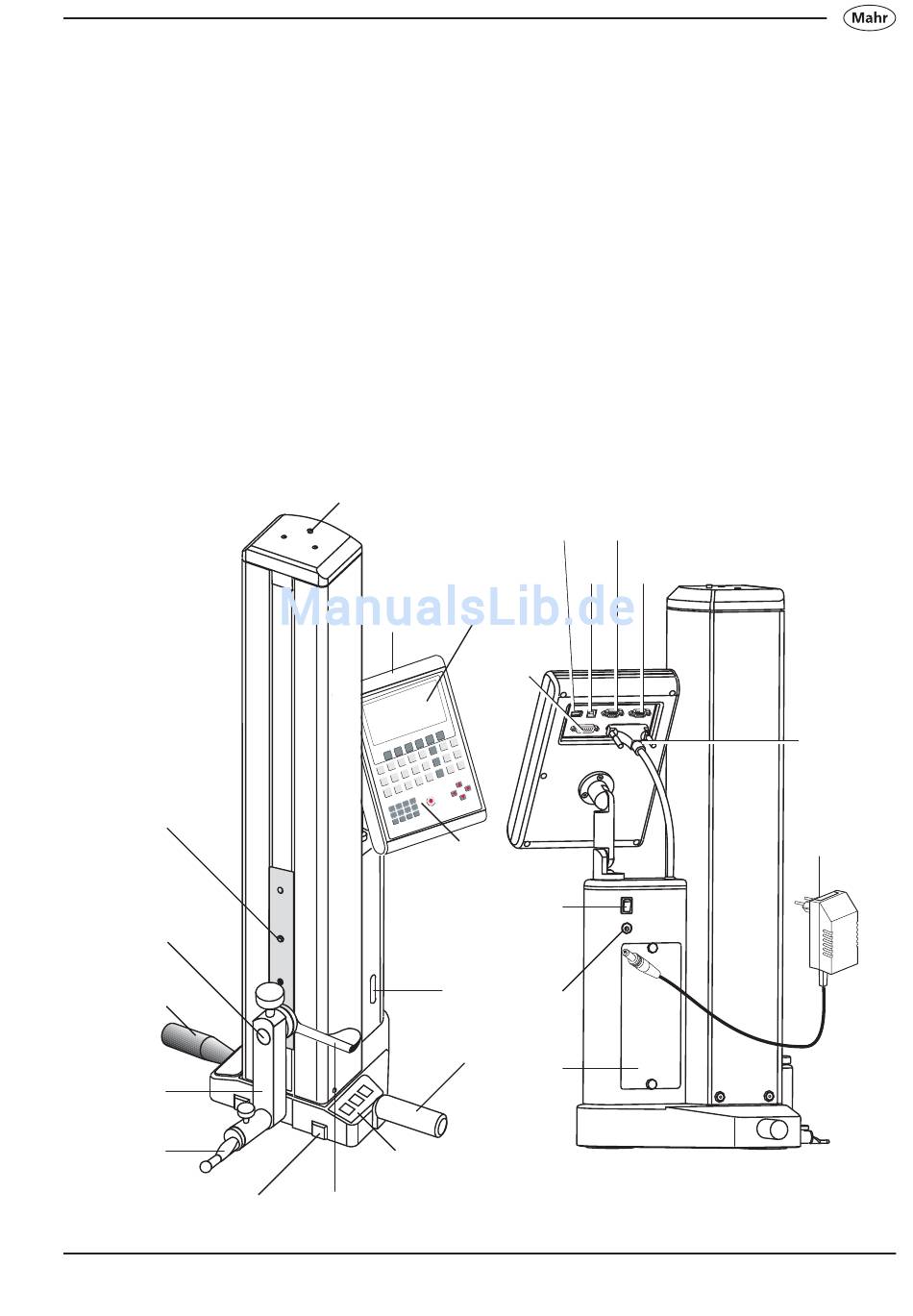

1.3 Bezeichnungen und Beschreibungen des Geräts
1.3.1 Höhenmessgerät
1 Transportsicherungsschraube
2 Aufnahme für Messeinsatzträger
3 Messeinsatzträger
4 Messeinsatz
5 Anschlagpunkte
6 LED-Anzeige
7 Positioniergriff
8 Bedien- und Auswertegerät
9 Display
10 Tastatur
11 Schnell-Tasten
12 Handgriff
13 Transportgriff
6
2
13
3
4
Mahr GmbH • Digimar 817 CLM
1
8
11
5 7
14 Schalter für Luftlager
15 Anschluss für Ladenetzteil
16 Ein/Ausschalter (Stromversorgung)
17 Akkufach
18 Anschluss(HEIGHT GAGE) für Messsäule
19 Anschluss (INPUT 1) für Rechtwinkligkeitsprüfung mit
digitaler Messuhr
20 Anschluss (INPUT 2) für Rechtwinkligkeitsprüfung mit
inkrementalem Taster P1514H
21 RS232 OUT zum Senden einzelner Messwerte an PC
bzw. Messwertdrucker
22 USB B zum Anschluss an den PC
23 USB A zum Anschluss eines Druckers
24 Ladenetzteil
23 21
22
9
20
10
16
14
15
12
17
19
18
24
