4.

Bedienen und Messen im Detail

4.1

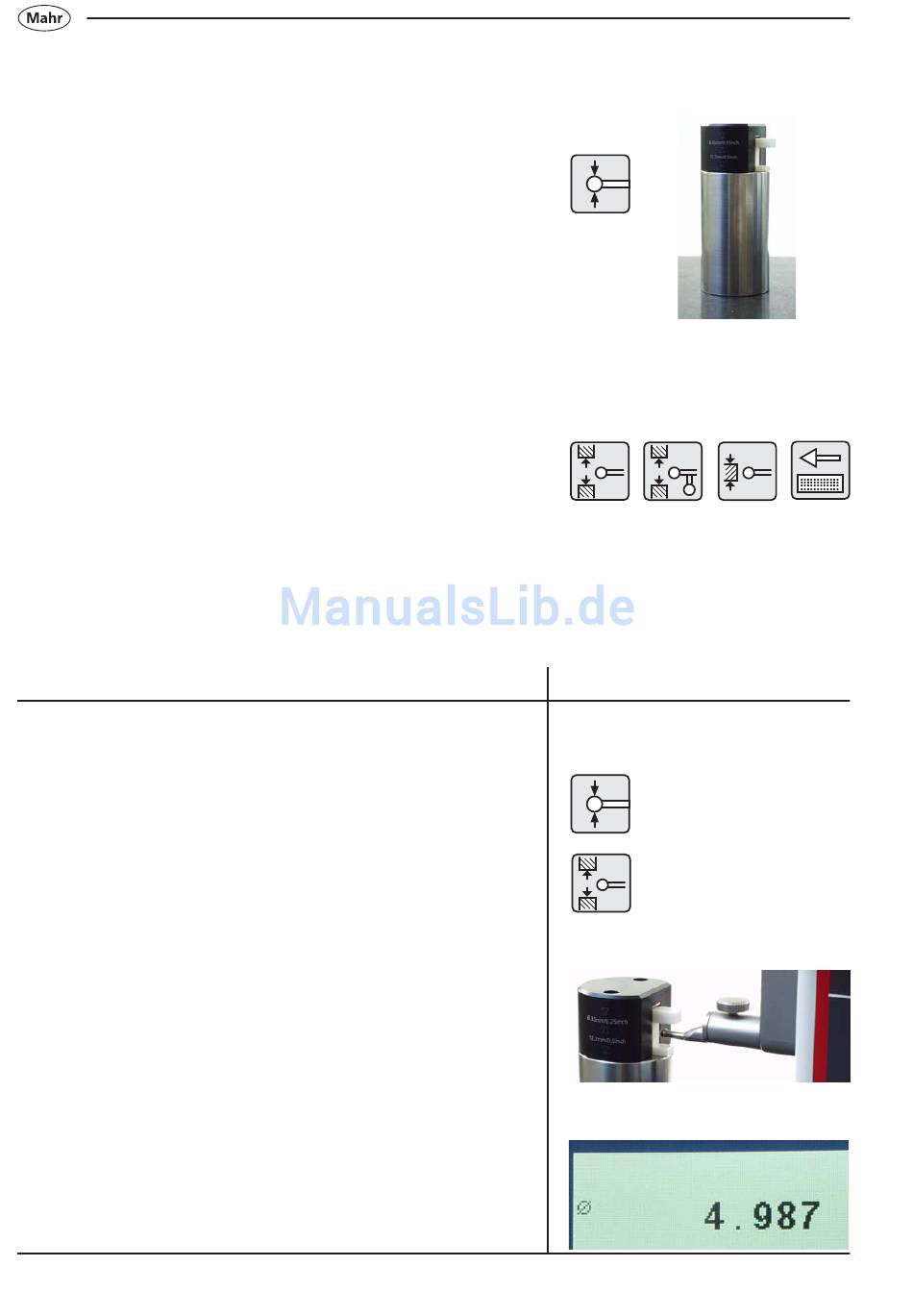

Taster einmessen

Jedes Einmessen wird automatisch 2 x ausgeführt.
Beim Einmessen fährt der Taster automatisch auf einen vorgegebenen
Wert auf Höhe des Einstellblock. Dieser Wert kann im Taster-Kalibrier-
Menufeld geändert werden.
(Siehe 6.14.3 Taster Kalibrier Parameter)
Hinweis:
Die Tasterkonstante wird von folgenden Faktoren beeinflusst:
- Elastische Verformung des Halters und des Messtasters
- Umkehrspanne des Messsystems
- Durchmesser des Messtasters
Achtung:
Die Messtasterkonstante ist bei Wechsel des Messtasters neu zu
bestimmen.
Das Einmessen das Kegeltaster wird im Kapitel 4.7 beschreiben!
Beschreibung / Ablauf
4.1.1

Einmessen Taster mit Nut

– Taste „Kalibrierung" betätigen
– Funktions-Taste „Einmessen mit Nut" betätigen.
Taster fährt automatisch auf Nutmitte des Einstellblocks
– Einstellblock verschieben, so dass sich der Messtaster in der Nut
befindet
Die Nut wird automatisch zweimal gemessen.
– Die ermittelte Tasterkonstante wird angezeigt.
36
Möglichkeiten:
Nut Doppel- Steg
12,7 mm taster 6,35 mm
Symbole / Bilder
Mahr GmbH • Digimar 817 CLM
F
Kegel-
taster
