Beschreibung / Ablauf

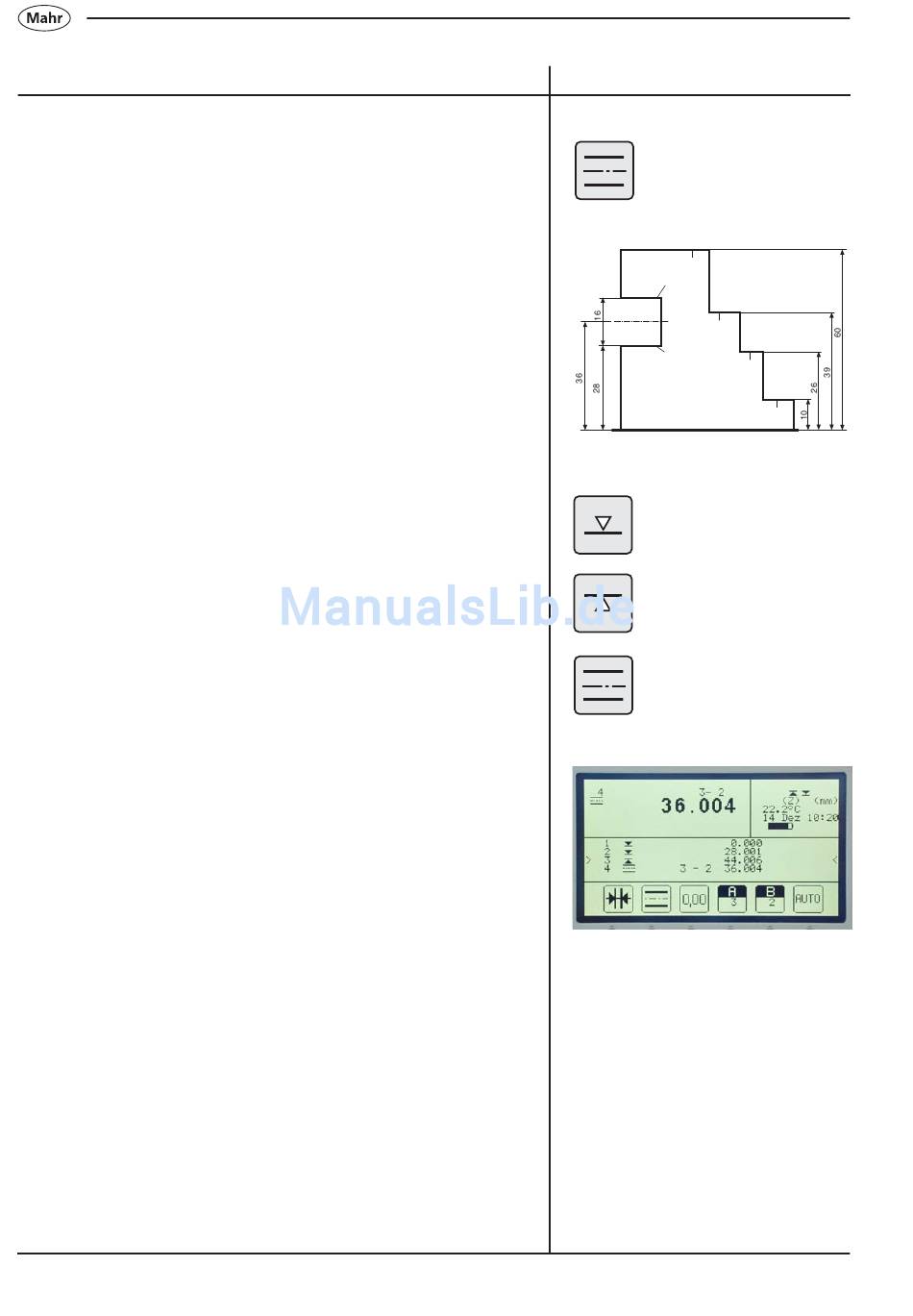

4.8.2 Symmetrie berechnen
Die Symmetrie (Höhe einer horizontalen Mittelebene z.B. zwischen den
Flächen einer Nut) zwischen zwei gespeicherten Messergebnissen wird
berechnet.
Um die Symmentrie zu berechnen, müssen 2 Messergebnisse gewählt
werden.
Das 817 CLM schlägt immer die zuletzt gemessenen Merkmale/Werte
vor, sofern deren Berechnung sinnvoll ist.
Mit den Pfeiltasten kann aber jedes beliebige Merkmal oder Ergebnis
gewählt werden.
Ablauf:
–
Antastung nach unten Fläche F6
–
Antastung nach oben Fläche F5
–
Symmetrie - Maß 36.004 wird angezeigt
–
Im Display werden die Merkmale angezeigt mit denen die
Symmetrie berechnet wurde.
Die Höhe der Symmetrielinie bezogen auf den Nullpunkt wird angezeigt.
74
Symbole / Bilder
F4
F5
Nut
F3
F6
F2
Mahr GmbH • Digimar 817 CLM
F1
