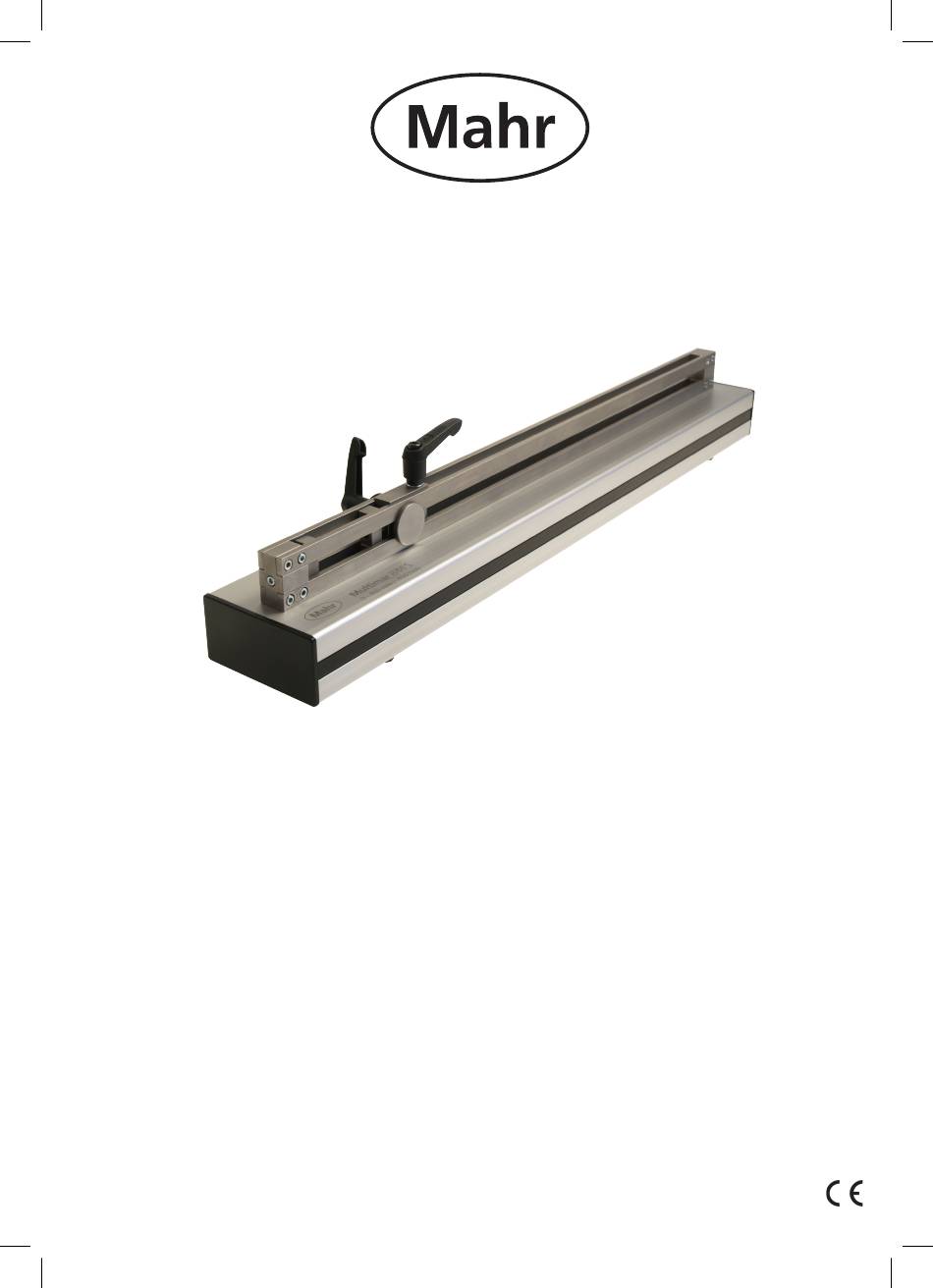

- Seite 1 Einstellgerät Multimar 844 S Bedienungsanleitung 3722643 Mahr GmbH Standort Esslingen Reutlinger Str. 48, 73728 Esslingen Tel. +49 711 9312-600, Fax +49 711 9312-756 mahr.es@mahr.de, www.mahr.de 1116...
- Seite 2 Sehr geehrter Kunde! Herzlichen Glückwunsch zu Ihrer Entscheidung, dieses Produkt der Mahr GmbH in Ihrem Be- trieb einzusetzen. Damit Sie lange ein exakt arbeitendes Gerät haben, bitten wir Sie, folgende Hinweise zu beachten. Durch ständige Weiterentwicklung unserer Erzeugnisse, insbesondere durch Umbenennung der Typenbezeichnungen, können geringfügige Abweichungen zwischen den Bildern oder dem...
- Seite 3 Wir bestätigen, dass die bei der Prüfung dieses Produktes verwendeten Prüfmittel, abgesichert durch unser Qualitätssicherungssystem, auf nationale Normale rück- führbar sind. Wir danken Ihnen für das uns mit dem Kauf dieses Produktes entgegengebrachte Vertrauen. Mahr GmbH • Multimar 844 S...
-
Seite 4: Praktische Anwendung
0 – 400 mm 520 x 80 x 40 mm 4503500 844 S 0 – 1150 mm 1270 x 80 x 40 mm 4503501 844 S 0 – 2180 mm 2300 x 80 x 80 mm 4503502 Mahr GmbH • Multimar 844 S... -
Seite 5: Teilebeschreibung
Teilebeschreibung: Festes Endmaß-Spannelement Bewegliches Endmaß-Spannelement Klemmhebel Spannhebel für Exzenterklemmung Endmaßhalter Verschiebbare Endmaß-Spanneinheit Leichtmetallbalken mit Stellfüßen Abdeckplatte abnehmbar Gewindebohrungen (im Leichtmetallprofil) zur Befestigung der Fußplatte für Vertikaleinsatz Mahr GmbH • Multimar 844 S... - Seite 6 Zubehör Passend für Abbildung Multimar 844 T 844 Sp Multimar 25 EWR 844 Sph MaraMeter 844 N 844 Neb 844 Neb 844 Neb 844 em Multimar 844 T 844 Sf MaraMeter 844 N Mahr GmbH • Multimar 844 S...
- Seite 7 L x B x H 200 x 200 x 25 mm 844 S, 4503500 Stück 4503512 Stahl, zum Einstellen in Gewicht 7,5 kg 0 - 400 mm senkrecht stehender Lage des Einstellgerätes 844 S 844 S, 4503501 0 - 1150 mm Mahr GmbH • Multimar 844 S...
- Seite 8 Einrichten des Einstellgerätes 844 S am Beispiel für ein Multimar 844 T: 7.1 Einsetzen der Planschenkel 10 und Endmaßkombination A in den Endmaßhalter 5 zwischen die beiden Spannelemente 1 und 2 7.2 Spannhebel für Exzenterklemmung 4 in Mittelstellung stellen, um das bewegliche Endmaß-Spannelement zurückzuziehen Mahr GmbH • Multimar 844 S...
- Seite 9 7.3 Anlegen der Spanneinheit und Klemmen mit seitlichem Klemmhebel 3 7.4 festes Verspannen der Planschenkel-Endmaßkombination durch Anziehen der Exzenterklemmung mit Spannhebel 4 Mahr GmbH • Multimar 844 S...
- Seite 10 Messplatz zu verwenden. Einrichten einer Maßreferenz Lo für Außenmessung: Maßreferenz Lo = Endmaßkombination (Li) + 844 Sp (2 x 20 mm) Einrichten einer Maßreferenz Li für Innenmessung: Maßreferenz Li = Endmaßkombination zwischen T-Planschenkeln Mahr GmbH • Multimar 844 S...
- Seite 11 Mahr GmbH • Multimar 844 S...
- Seite 12 8.2 Einstellen eines Multimar 844 T 8.2.1 Aufsetzen des Multimar 844 T für Innenmessung 8.2.2 Aufsetzen des Multimar 844 T für Außenmessung Mahr GmbH • Multimar 844 S...
- Seite 13 Bei Messarmen mit Länge 70 mm ist 1 Paar 844 Sph 11 erforderlich. • Bei Messarmen mit Länge 100 mm werden 2 Paar 844 Sph 11 verwendet, hierfür werden pro Seite je 2 Stück Distanzblöcke aufeinander gestellt. Mahr GmbH • Multimar 844 S...
- Seite 14 Endmaßkombination A (entsprechend des Referenzmaßes) 844 em Planer Messschenkel 14 844 Sf Fußplatte 12 für vertikalen Einsatz (falls erforderlich) Einstellen einer Maßreferenz Li für Innenmessung: Maßreferenz Li = Endmaßkombination zwischen 844 Neb 13 und 844 em 14 Mahr GmbH • Multimar 844 S...
- Seite 15 8.5 Einstellen eines MaraMeter 844 N Die Einstellung des Anzeigegerätes (Feinzeiger oder Messuhr) erfolgt durch Ermitteln des Umkehrpunktes (MIN-Wert) durch Schwenken des MaraMeter 844 N zwischen den Messflächen von 844 Neb 13 und 844 em 14. Mahr GmbH • Multimar 844 S...
- Seite 16 8.6 Höchste Messgenauigkeit durch Einstellen in richtiger Lage Das Multimar 844 S Einstellgerät kann mit der optional erhältlichen Fußplatte 844 Sf ausgestattet werden. Dadurch ist das Multimar 844 S auch in senkrecht stehender Lage einsetzbar. Um die höchste Messgenauigkeit zu erreichen, sollte das Einstellen eines Vergleichsmess- gerätes in derselben Lage erfolgen wie auch die Messung im bzw.
