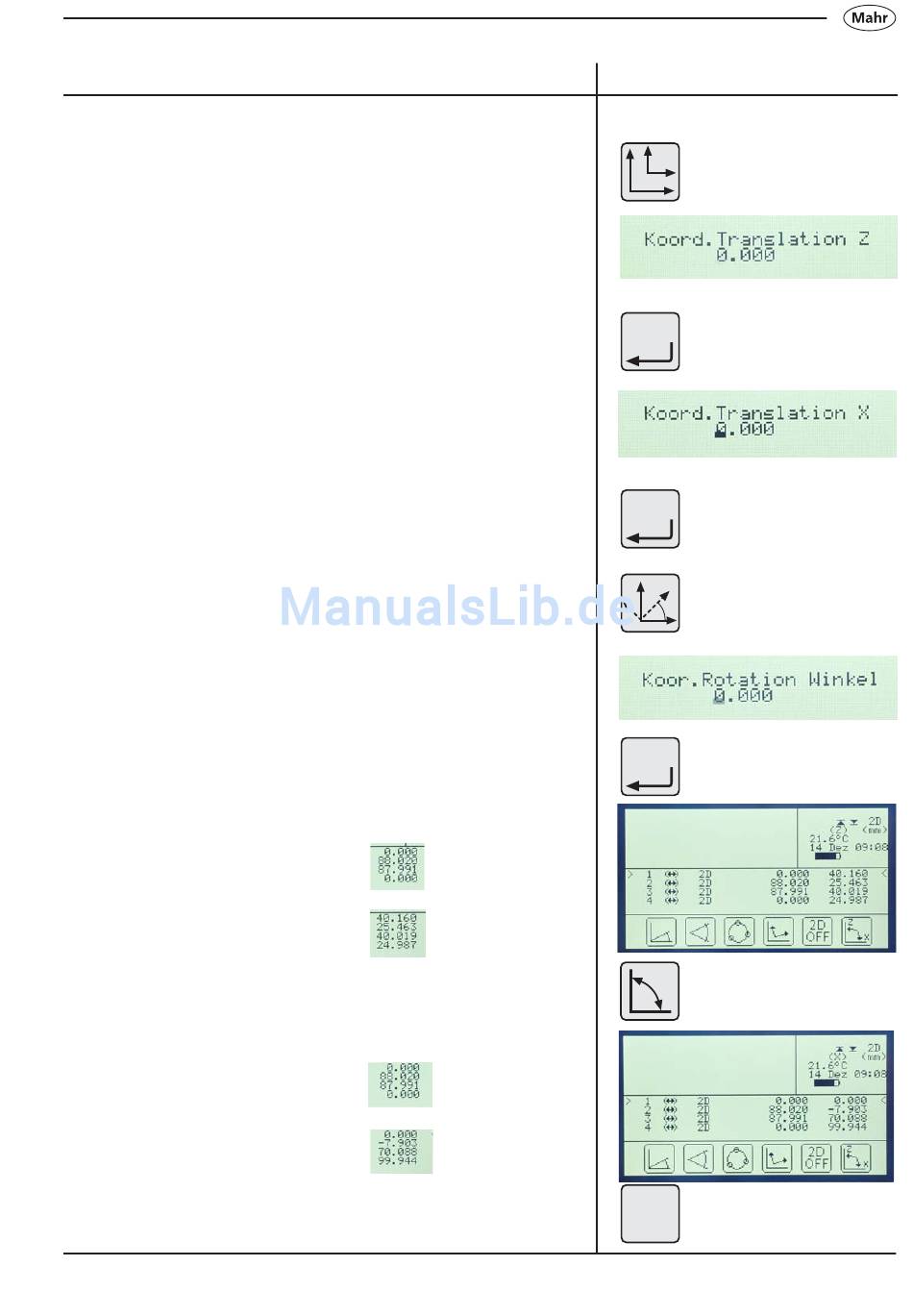

Mahr Digimar 817 CLM Quick Height Bedienungsanleitung Seite 69

Beschreibung / Ablauf
2. Über Eingabe der Koordinaten des 2. Merkmals (Bohrung 4)
in X und / oder Z wird der Drehwinkel berechnet
(Sollwerte einer Zeichnung)
– Z-Wert des 2. Merkmals (Bohrung 4) nach Zeichnung eingeben
– Mit ON/OFF-Taste bestätigen
– X-Wert des 2. Merkmals (Bohrung 4) nach Zeichnung eingeben
– Mit ON/OFF-Taste bestätigen
3. Eingabe des Drehwinkels
Drehung im Uhrzeigersinn = positiver Winkel
Drehung gegen Uhrzeigersinn = negativer Winkel
– Mit ON/OFF-Taste bestätigen
Ansicht
der Z-Achse
und des Durchmessers
– Werkstück zurück kippen
(Wechsel zur Ansicht in der X-Achse)
Ansicht
der Z-Achse
und X-Achse
– Zum Verlassen des 2D-Modus 2D OFF-Taste betätigen
Mahr GmbH • Digimar 817 CLM
Symbole / Bilder
X
Z
ON
OFF
ON
OFF
a
ON
OFF
z
x
2D
OFF
69
