- Seite 1 Originalbetriebsanleitung Digimar 817 CLT Digimar 816 CLT 3722979 0824 Mahr GmbH · Carl-Mahr-Straße 1 · 37073 Göttingen · Tel.: +49 551 7073 0 · info@mahr.com, www.mahr.com...
-
Seite 3: Bestimmungsgemäße Verwendung
Zubehör des Originalherstellers verwendet werden. Die Wortmarke Bluetooth® ist das Eigentum der Bluetooth SIG, Inc., die die Verwendung dieser Marken durch Mahr GmbH lizenziert hat. Andere Marken und Handels bezeichnungen sind Eigentum der jeweiligen Besitzer. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 4: Entsorgung
Die jeweils aktuellste Version der Software, Firmware und Kurzanleitung finden Sie zum Download auf unserer Internetseite (Mahr.com/products/). Beachten Sie beim Update von Software und Firmware, die dazugehörigen Versionshinweise. Letzte Änderung Softwareversion Digimar 817 CLT 05.12.2023 v1.2.08 Digimar 816 CLT 05.12.2023 v1.1.08 Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 5: Sicherheitshinweise
VDEgerecht ausgeführt sein. 9. Arbeiten am Gerät dürfen nur durch Servicepersonal durchgeführt wer den, das von Mahr geschult wurde. Schutzabdeckungen dürfen nur im Servicefall durch Fachpersonal entfernt werden. Jegliche Eingriffe in das Gerät, die über die in der Kurzanleitung beschriebenen Arbeiten hi... - Seite 6 Das Luftkissen baut sich am Rand nicht schnell genug ab, um die Be wegung des Höhenmessgeräts zu bremsen. Es könnte von der Platte fallen und den Anwender verletzen. 13. Das Höhenmessgerät darf nur in der Originalverpackung transportiert wer den! Andernfalls erlischt die Garantie. Mahr GmbH, Digimar 817 CLT / 816 CLT...
-
Seite 7: Inhaltsverzeichnis
5.6.7 Zubehör für Rechtwinkligkeits- messung ......... 31 Inbetriebnahme ......19 5.6.8 Tiefenmesstaster ....31 4.1 Erstinbetriebnahme ......19 5.6.9 Weiteres Zubehör ....32 4.1.1 Einschalten ......19 Stichwortverzeichnis ....33 4.1.2 Grundeinstellungen ....19 Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 8: Allgemeines

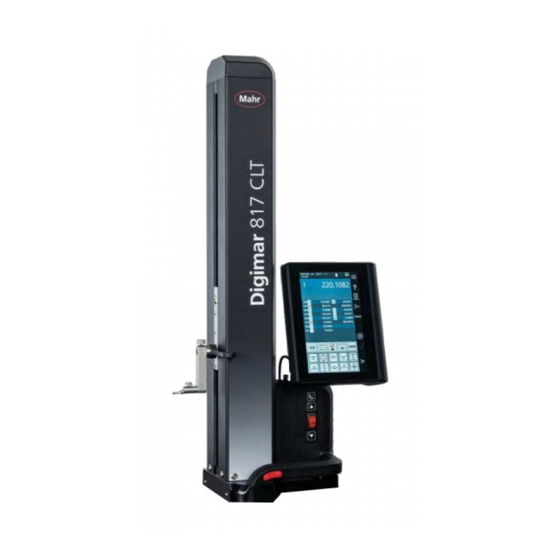

Allgemeines 1.1 Lieferumfang Das Digimar 817 CLT / 816 CLT ist ein elek tronisches Höhenmessgerät zum Messen und Auswerten von Längen, Abständen und Durch messern. Es ermöglicht eine sichere Ausführung von Messungen und Berechnungs funk tionen so wie die Erstellung von Messpro gram men, um wiederkehrende Messschritte zu automati... -
Seite 9: Montage Und Aufbau
Träger für Messeinsätze ausrichten und Fixierung des Messchlittens lösen 180° Säule des Höhenmessgeräts auspacken 350 mm 25 kg 600 mm 30 kg 35 kg) (1000 mm Schutzbügel entfernen 2x ( I ) Mahr GmbH, Digimar 817 CLT / 816 CLT... - Seite 10 Steckernetzteil auspacken Akku einsetzen 90° Euro click – Bedienpanel befestigen und anschließen Mahr GmbH, Digimar 817 CLT / 816 CLT...
- Seite 11 Steckernetzteil anschließen 100-240 V ~ / 50-60 Hz ~ 6,5 h Mahr GmbH, Digimar 817 CLT / 816 CLT...
-
Seite 12: Elemente Des Messgerätes
1 Träger für Messeinsätze 2 Säule de Messgerätes mit Messschlitten 3 Bedienpanel mit Ein- und Ausschalter 4 Schnellmessfunktionstasten und Daumenrad (nur Digimar 817 CLT) 5 Schnittstellen (Geräterückseite) 6 Beidseitige Handgriffe (mit Druckknopf für Luftlager) Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 13: Messschlitten
Der Träger für die Messeinsätze ermög licht Aufnahme unterschiedlicher Messeinsätze. Im Lieferumfang ist als Träger der Standardhalter 817 h1 und der Messtaster K5/51 enthalten. Weitere Träger und Messeinsätze sind als Zu be hör erhältlich. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 14: Daumenrad
2.6 Daumenrad 2.7 Druckknopf für Luftlager Für ein präzises und müheloses Bewegen Das Daumenrad ist nur beim Digimar 817 CLT des Höhenmessgeräts auf der Messplatte verfügbar. kann ein Luftlager die exakte Positionierung Das Daumenrad des Digimar 817 CLT dient des Höhenmessgeräts unterstützen. -
Seite 15: Schnittstellen
− USBSpeicherstick mit Firm und Soft ware updates, Messpro grammen, Kun denLogos sowie PDF/Text Dateien − USBBluetoothStick für USBDrucker − IStick für MarComSoftware • MiniUSBAnschlussbuchse Für den Anschluss der kabellosen Messwert übertragung via MarCom Software. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 16: Bedienoberfläche Der Digimar-Software
Die Menüleiste befindet sich am rechten Rand der Bedienoberfläche und beinhaltet die fol genden Schaltflächen und Anzeigeelemente: Öffnet das Menü "Einstellungen", um die Einstellungen für die Software festzulegen. Schaltet die kontextsensitive Onlinehilfe ein oder aus. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 17: Anzeigebereich
(Abbildung zeigt das Digimar 817 CLT.) 1 Menüleiste 2 Aktueller Messwert 3 Messwertliste 4 Funktionstastenleiste Im aktivierten MessprogrammModus wer den im Anzeigebereich Elemente zum Ver walten von Messprogrammen und Ergebnis dateien dargestellt. Mahr GmbH, Digimar 817 CLT / 816 CLT... - Seite 18 (Nur beim Digimar 817 CLT verfügbar.) Ergebniswerte bei "MinMax Funktion" Aktivieren des Messprogramm Modus Setzen der X und ZWerte auf Null, z.B. bei "Rechtwinkligkeitsmessung" Ausgeben der Messergebnisse als Protokolldatei im PDFFormat Ausgeben der Messergebnisse als Textdatei Mahr GmbH, Digimar 817 CLT / 816 CLT...
- Seite 19 Zeigt den Inhalt der in der Dateiliste aktuell markierten Ergebnisdatei an Ausgleichsgerade Kopiert alle Ergebnisdateien auf den angeschlossenen USBSpeicherstick Winkel zwischen zwei Geraden Schnittpunkt Abstand Ausgeben der Messergebnisse als Protokolldatei im PDFFormat Ausgeben der Messergebnisse als Textdatei Mahr GmbH, Digimar 817 CLT / 816 CLT...
- Seite 20 DigimarSoftware ausführlich be schrieben. Messfunktion "Bohrung unten" Messfunktion "Welle unten" Messfunktion "Welle oben" Messfunktion "Nut" Messfunktion "Steg" Messfunktion "Bohrung Mitte" Funktion "BasisNullpunkt Messplatte" Berechnungsfunktion "Distanzberechnung" Berechnungsfunktion "Symmetrieberechnung" Funktion "Delay" Berechnungsfunktion "Nullpunkt Werkstück setzen" Mahr GmbH, Digimar 817 CLT / 816 CLT...
-
Seite 21: Inbetriebnahme
Menüleiste der Bedien ober fläche die Schaltfläche wiederholt betätigen, um die Eingaben zu überneh men und das Menü "Einstellungen" zu schließen. Die möglichen Einstellungen sind in der Onlinehilfe der DigimarSoftware ausführlich beschrieben. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 22: Referenzpunktfahrt
Kegeltaster einmessen • Den Messtaster manuell auf die entspre chende Höhe für den Einmessvorgang po sitionieren, z.B. auf die Höhe der Nutmitte des Einstellblocks, wenn die Funktion "Einmessen mit Nut" gewählt wird. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 23: Nullpunkt Auf Der Messplatte
Nullpunkt be tätigen: Nullpunkt 01 Werkstück Nullpunkt 02 Werkstück Nullpunkt 03 Werkstück (Nur beim Digimar 817 CLT verfügbar.) • In der Menüleiste die Schaltfläche be tätigen, um den WerkstückNullpunkt zu setzen. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 24: Messmethoden
Mes sungen als Messwertliste oder als Grafik dargestellt werden. grafische Darstellung kann durch Betätigen der Schaltfläche ein oder ausge schaltet werden. Die einzelnen Messfunktionen im 2DModus sind in der On line hilfe der DigimarSoftware ausführ lich be schrieben. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 25: Quick-Modus
• Nach dem Antasten wird der Messwert über nommen und im oberen Teil des An zeige bereiches angezeigt. Eine Messung im QuickModus kann jederzeit durch das Betätigen der Schaltfläche in der Menüleiste der Bedienoberfläche abgebrochen werden. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 26: Messprogramm-Modus
Ansicht "Programme" dargestellt. Das Erzeugen und Ausgeben der PDF und Textdateien ist in der On line hilfe DigimarSoftware ausführ lich beschrieben. Abb. 14 Ansicht "Programme" (Abbildung zeigt das Digimar 817 CLT.) Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 27: Anhang
Reinigungsmittel verwenden! geladen werden. Die Luftlager können mit etwas Brennspiritus (Alkohol) gereinigt werden. Den Akku niemals kurzschließen. Es besteht Brand und Explosionsgefahr! Das Höhenmessgerät sollte immer mit eingesetztem Akku bedient wer den. Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 28: Technische Daten
Netzspannung / Netzfrequenz 110 230 V AC / 50 60 Hz Betriebsdauer maximal 14 h Akku Spannung 7,2 V Akku Kapazität 11500 mAh Akku Typ Lithium Ionen Batterie Schutzart IP40 Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 29: Digimar 816 Clt
Netzspannung / Netzfrequenz 110 230 V AC / 50 60 Hz Betriebsdauer maximal 14 h Akku Spannung 7,2 V Akku Kapazität 11500 mAh Akku Typ Lithium Ionen Batterie Schutzart IP40 Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 30: Geräteinformation
B 278 mm C 77 mm D 255 mm E 688 mm | 938 mm | 1338 mm F 0 - 350 mm | 0 - 600 mm | 0 - 1000 mm Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 31: Zubehör
800 ts KM 2, TMT 120, TMT 120 S Hartmetall, l = 14,5 mm 4309051 Messeinsatz ø 2,0 mm, 800 tsr KM 2, TMT 120, TMT 120 S Rubin, l = 14,5 mm Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 32: Kugeltaster
5.6.5 Scheiben- und zylindrische Messeinsätze Bestell- Beschreibung Type Aufnahme Passend für 4429226 Scheibenmesseinsatz S15/31,2 ø 6 mm Träger 817h1/h2 ø 15 mm 4429227 Zylindermesseinsatz Z10/31,2 ø 6 mm Träger 817 h5 ø 10 mm Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 33: Kegelmesseinsätze
T 1,2/75 ø 4 mm Halter Gk/8 d = 1,2 mm, l = 75 mm, ls = 15,5 mm 4429256 Halter für Taster inkl. KM 2 Träger 817h1/h2 Messeinsatz ø 2,0 mm Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 34: Weiteres Zubehör
Prüfplatte aus Hartgranit, 1.000 x 630 mm 107 G 4221573 Sicherheitsuntergestell, 1.000 x 630 mm 107 Ug 4221526 Prüfplatte aus Hartgranit, 1.200 x 800 mm 107 G 4221574 Sicherheitsuntergestell, 1.200 x 800 mm 107 Ug 7034001 DemoWerkstück Mahr GmbH, Digimar 817 CLT / 816 CLT... -
Seite 35: Stichwortverzeichnis
Messschlitten ..........11 Erstinbetriebnahme ........19 Messung starten ..........11 Erweiterter Arbeitsbereich ......20 Messwertliste ..........15 MillimessAnschlussbuchse ....... 13 Funktionstastenleiste ......15, 22 MiniUSBAnschlussbuchse ......13 Montage und Aufbau ........7 Mahr GmbH, Digimar 817 CLT / 816 CLT... - Seite 36 Uhrzeit ............14, 19 Umschalttaste ......... 11, 23 USBAnschlussbuchsen ....... 13 USBBluetoothStick ........13 USBSpeicherstick ......... 13 Wartung und Pflege ........25 Weitere Funktionen ........16 WerkstückNullpunkt ........21 Zubehör ............29 Mahr GmbH, Digimar 817 CLT / 816 CLT...
