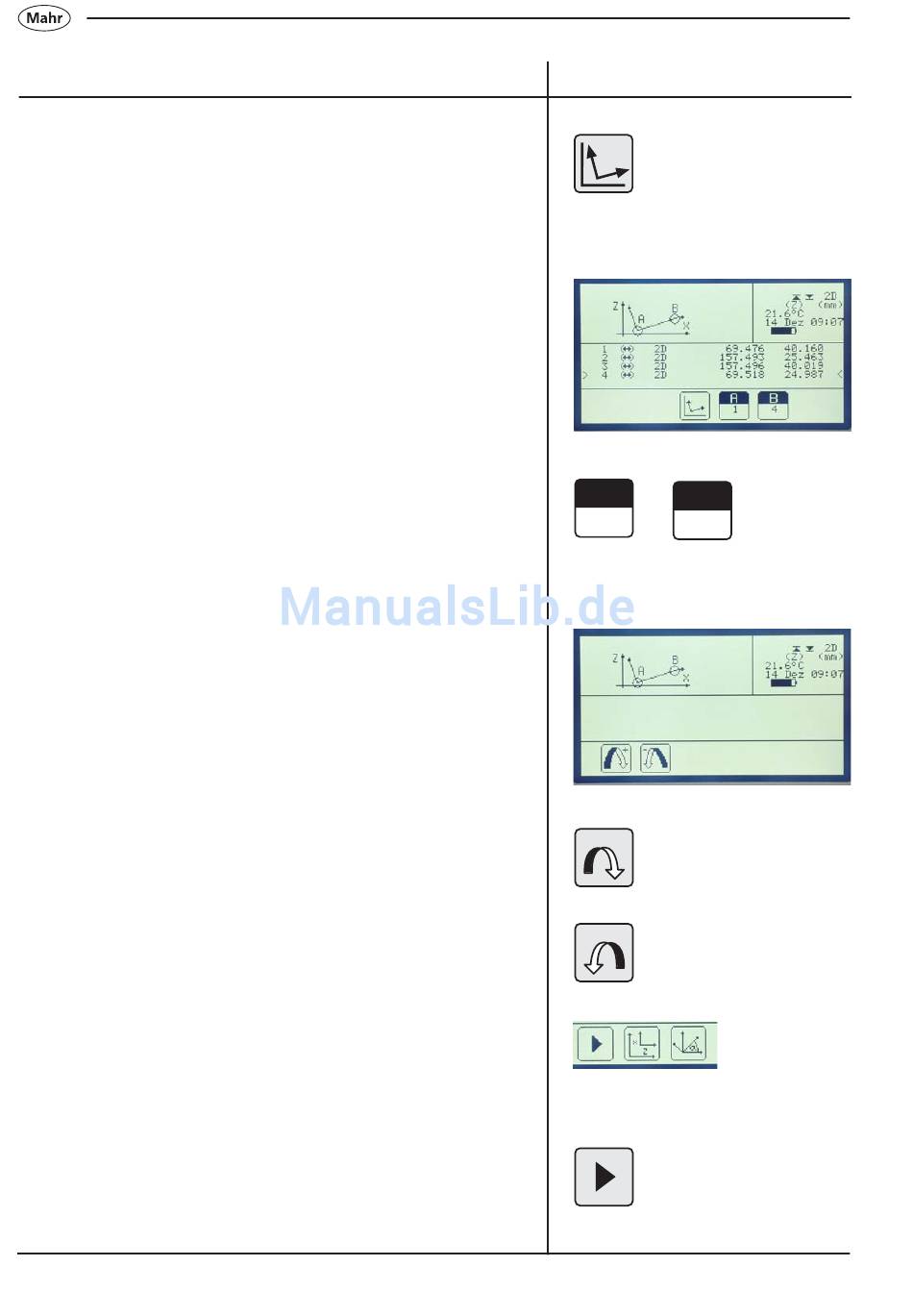

Beschreibung / Ablauf
– Funktion „Koordinaten-Transformation" aktivieren
– Bohrung 1 und 4 mit den Pfeiltasten über den Cursor auswählen
und mit den Merkmalsymbolen A und B übernehmen.
In Bohrung 1 (A) wird der Koordinatenursprung / Nullpunkt gelegt.
Die X-Achse (Abszisse) geht durch Bohrung 1 (A) und
Bohrung 4 (B)
– Kipprichtung des Werkstücks wählen
(Betrachtungsrichtung ist vom Höhenmessgerät zum Werkstück)
– Kipprichtung rechts / im Uhrzeigersinn
– Drehrichtung links / gegen Uhrzeigersinn
– Art der Drehung des Koordinatensystems wählen
1. Die Transformation wird ohne Drehen des
Koordinatensystems durchgeführt
68
Symbole / Bilder
A
B
1
4
+
–
