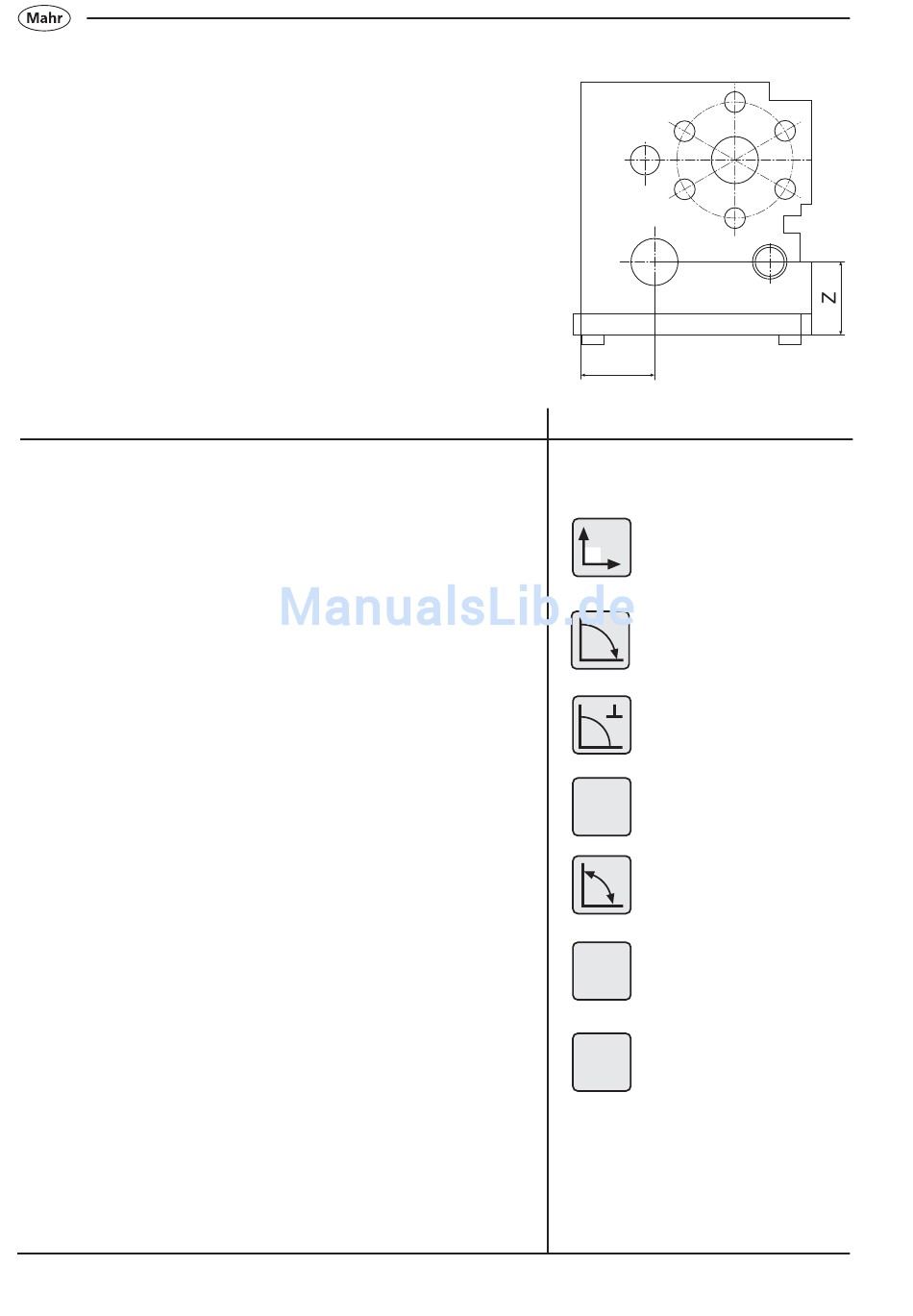

4.5 Messen im 2D-Modus
Einleitung 2D
Mit dem 817 CLM können auch gängige 2D Messaufgaben, wie
beispielsweise die Berechnung eines Ausgleichskreises (Lochkreis) oder
Winkel und Abstände zwischen Bohrungen, gelöst werden. Dazu werden
die Messwerte beider Achsen Z und X jeweils getrennt gemessen und
gespeichert.
Der Ablauf ist bei 2D Messungen stets der selbe; zuerst aktiviert man die
2D Funktion und misst die Merkmale in Z Achse. Nach definiertem
Kippen/Drehen des Werkstückes (i.d.R. 90°) wir auf die X Achse
umgeschaltet und man misst die Merkmale erneut in gleicher
Reihenfolge in X Achse. Abschließend führt man die gewünschten
Berechnungen durch.
Beschreibung / Ablauf
2D Funktionen
Über die 2D-Taste wird der Bediener in den 2D-Modus geleitet.
Es erscheint folgendes Menüfeld:
– Kippwinkel manuell eingeben
– Kippwinkel messen
– 2D-Modus aktivieren
– Werkstück kippen
Mit der variablen Funktionstaste werden die Grundvoraussetzungen
für Berechnungsfunktionen aktiviert
und mit der Taste deaktiviert.
56
B3
B2
B1
x
Symbole / Bilder
2D
a
a
2D
ON
z
x
2D
ON
2D
OFF
