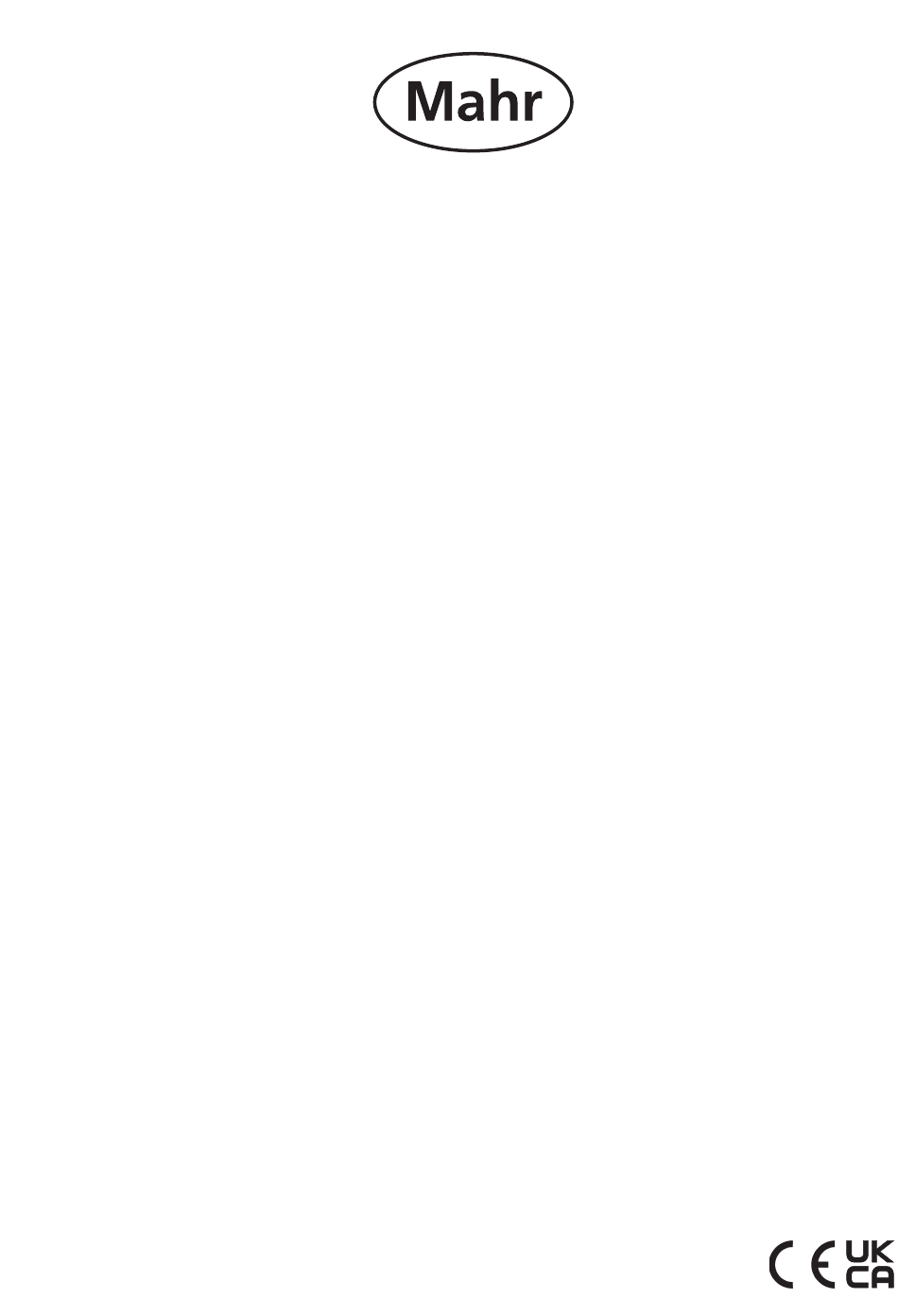

- Seite 1 Höhenmessgerät Digimar 817 CLT Kurzanleitung 3722979 Mahr GmbH Carl-Mahr-Straße 1 37073 Göttingen Tel.: +49 551 7073 0 info@mahr.com, www.mahr.com 1122...
-
Seite 3: Bestimmungsgemäße Verwendung
Zubehör des Originalherstellers verwendet werden. Die Wortmarke Bluetooth® ist das Eigentum der Bluetooth SIG, Inc., die die Verwendung dieser Marken durch Mahr GmbH lizenziert hat. Andere Marken und Handels bezeichnungen sind Eigentum der jeweiligen Besitzer. Mahr GmbH, Digimar 817 CLT... -
Seite 4: Entsorgung
Wir danken Ihnen für das uns mit dem Kauf dieses Produktes entgegengebrachte Vertrauen. Aktualisierung Die jeweils aktuellste Version der Software, Firmware und Kurzanleitung finden Sie zum Download auf unserer Internetseite (Mahr.com/products/). Beachten Sie beim Update von Software und Firmware, die dazugehörigen Versionshinweise. Letzte Änderung Version 17.08.2022... -
Seite 5: Sicherheitshinweise
VDEgerecht ausgeführt sein. 9. Arbeiten am Gerät dürfen nur durch Servicepersonal durchgeführt wer den, das von Mahr geschult wurde. Schutzabdeckungen dürfen nur im Servicefall durch Fachpersonal entfernt werden. Jegliche Eingriffe in das Gerät, die über die in der Kurzanleitung beschriebenen Arbeiten hi... - Seite 6 Das Luftkissen baut sich am Rand nicht schnell genug ab, um die Be wegung des Höhenmessgeräts zu bremsen. Es könnte von der Platte fallen und den Anwender verletzen. 13. Das Höhenmessgerät darf nur in der Originalverpackung transportiert wer den! Andernfalls erlischt die Garantie. Mahr GmbH, Digimar 817 CLT...
-
Seite 7: Inhaltsverzeichnis
5.6.9 Weiteres Zubehör ....31 Inbetriebnahme ......19 Stichwortverzeichnis ....32 4.1 Erstinbetriebnahme ......19 4.1.1 Einschalten ......19 4.1.2 Grundeinstellungen ....19 4.2 Referenzpunktfahrt ......20 4.3 Taster einmessen ......20 4.4 Nullpunkt auf der Messplatte ..... 21 Mahr GmbH, Digimar 817 CLT... -
Seite 8: Allgemeines

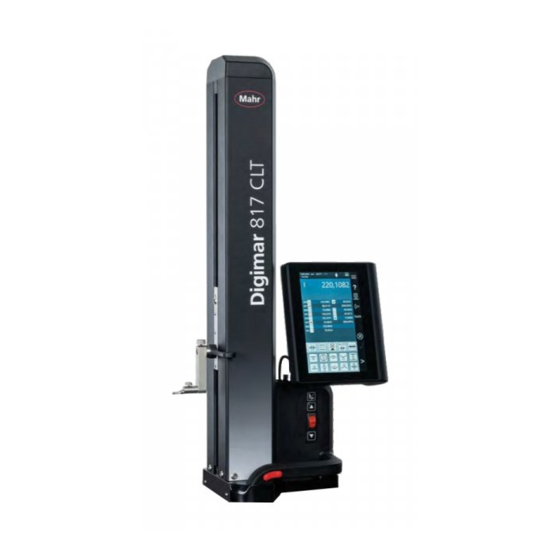

Allgemeines 1.1 Lieferumfang Das Digimar 817 CLT ist ein elektroni sches Höhenmessgerät zum Messen und Auswerten von Längen, Abständen und Durch messern. Es ermöglicht eine sichere Ausführung von Messungen und Berechnungs funk tionen so wie die Erstellung von Messpro gram men, um wiederkehrende Messschritte zu automati... -
Seite 9: Montage Und Aufbau
1.2 Montage und Aufbau Bedienpanel auspacken Träger für Messeinsätze ausrichten und Fixierung des Messchlittens lösen 180° Säule des Höhenmessgeräts auspacken 350 mm 25 kg 600 mm 30 kg 35 kg 1000 mm Schutzbügel entfernen 2x ( I ) Mahr GmbH, Digimar 817 CLT... - Seite 10 Steckernetzteil auspacken Akku einsetzen 90° Euro click – Bedienpanel befestigen und anschließen Mahr GmbH, Digimar 817 CLT...
- Seite 11 Steckernetzteil anschließen 100-240 V ~ / 50-60 Hz ~ 6,5 h Mahr GmbH, Digimar 817 CLT...
-
Seite 12: Elemente Des Messgerätes
3 Bedienpanel mit Ein- und Ausschalter Dreh- und kippbares Bedienpanel 4 Schnellmessfunktionstasten und Daumenrad Auf dem Touchscreen des Bedienpanels wird 5 Schnittstellen (Geräterückseite) die Bedienoberfläche der DigimarSoftware 6 Beidseitige Handgriffe angezeigt. (mit Druckknopf für Luftlager) Mahr GmbH, Digimar 817 CLT... -
Seite 13: Messschlitten
2.4 Träger für Messeinsätze Der Träger für die Messeinsätze ermög licht Aufnahme unterschiedlicher Messeinsätze. Im Lieferumfang ist als Träger der Standardhalter 817 h1 und der Messtaster K5/51 enthalten. Weitere Träger und Messeinsätze sind als Zu be hör erhältlich. Mahr GmbH, Digimar 817 CLT... -
Seite 14: Daumenrad
Höhenmessgeräts unterstützen. Um das Luftlager zu aktivieren, ist am Griff des Höhen messgerätes ein entsprechender Druck knopf montiert. Abb. 8 Bewegung des Höhenmessgeräts mit Hilfe des aktivierten Luftlagers Abb. 6 Druckknopf zum Aktivieren des Luftlagers Mahr GmbH, Digimar 817 CLT... -
Seite 15: Schnittstellen
Für den Anschluss der kabellosen Messwert übertragung via MarCom Software. Abb. 10 USB-Anschlussbuchsen 1 Mini-USB 2 1 x USB 3.1 (schwarz) 3 2 x USB 3.1 (weiß) 4 8-poliger Rundstecker für die Spannungsversorgung des Bedienpanels Mahr GmbH, Digimar 817 CLT... -
Seite 16: Bedienoberfläche Der Digimar-Software
Wechselt in der Funktionstastenleiste der Bedienoberfläche und beinhaltet die fol zu ggf. vorherigen auszuwählenden genden Schaltflächen und Anzeigeelemente: Mess funktionen. Öffnet das Menü "Einstellungen", um die Einstellungen für die Software festzulegen. Schaltet die kontextsensitive Onlinehilfe ein oder aus. Mahr GmbH, Digimar 817 CLT... -
Seite 17: Anzeigebereich
Nullpunkt 03 Werkstück Abb. 12 Bedienoberfläche der Digimar-Software PresetEingabe 1 Menüleiste 2 Aktueller Messwert 3 Messwertliste 4 Funktionstastenleiste Im aktivierten MessprogrammModus wer den im Anzeigebereich Elemente zum Ver walten von Messprogrammen und Ergebnis dateien dargestellt. Mahr GmbH, Digimar 817 CLT... - Seite 18 Aktivieren des 2DModus Berechnen der absoluten Aktivieren des Messprogramm Ergebniswerte bei "MinMax Modus Funktion" Ausgeben der Messergebnisse als Setzen der X und ZWerte auf Null, Protokolldatei im PDFFormat z.B. bei "Rechtwinkligkeitsmessung" Ausgeben der Messergebnisse als Textdatei Mahr GmbH, Digimar 817 CLT...
- Seite 19 Zeigt den Inhalt der in der Dateiliste Winkel zwischen zwei Geraden aktuell markierten Ergebnisdatei an Schnittpunkt Kopiert alle Ergebnisdateien auf den angeschlossenen USBSpeicherstick Abstand Ausgeben der Messergebnisse als Protokolldatei im PDFFormat Ausgeben der Messergebnisse als Textdatei Mahr GmbH, Digimar 817 CLT...
- Seite 20 Alle Funktionen sind in der Onlinehilfe der DigimarSoftware ausführlich be Messfunktion "Bohrung unten" schrieben. Messfunktion "Welle unten" Messfunktion "Welle oben" Messfunktion "Nut" Messfunktion "Steg" Messfunktion "Bohrung Mitte" Funktion "BasisNullpunkt Messplatte" Berechnungsfunktion "Distanzberechnung" Berechnungsfunktion "Symmetrieberechnung" Funktion "Delay" Berechnungsfunktion "Nullpunkt Werkstück setzen" Mahr GmbH, Digimar 817 CLT...
-
Seite 21: Inbetriebnahme
Menüleiste der Bedien ober fläche die Schaltfläche wiederholt betätigen, um die Eingaben zu überneh men und das Menü "Einstellungen" zu schließen. Die möglichen Einstellungen sind in der Onlinehilfe der DigimarSoftware ausführlich beschrieben. Mahr GmbH, Digimar 817 CLT... -
Seite 22: Referenzpunktfahrt
Einmessen mit Steg Doppeltaster einmessen Kegeltaster einmessen • Der Messtaster wird automatisch auf die entsprechende Höhe für den Einmess vorgang gefahren, z.B. auf die Höhe der Nutmitte des Einstellblocks, wenn die Funktion "Einmessen mit Nut" gewählt wird. Mahr GmbH, Digimar 817 CLT... -
Seite 23: Nullpunkt Auf Der Messplatte
In diesem Fall diese Schaltfläche nen Wert erweitert. betätigen. • In Funktionstastenleiste Schaltfläche für setzenden Nullpunkt betätigen: Nullpunkt 01 Werkstück Nullpunkt 02 Werkstück Nullpunkt 03 Werkstück • In der Menüleiste die Schaltfläche be tätigen, um den WerkstückNullpunkt zu setzen. Mahr GmbH, Digimar 817 CLT... -
Seite 24: Messmethoden
Mes sungen als Messwertliste oder als Grafik dargestellt werden. grafische Darstellung kann durch Betätigen der Schaltfläche ein oder ausge schaltet werden. Die einzelnen Messfunktionen im 2DModus sind in der On line hilfe der DigimarSoftware ausführ lich be schrieben. Mahr GmbH, Digimar 817 CLT... -
Seite 25: Quick-Modus
• Nach dem Antasten wird der Messwert über nommen und im oberen Teil des An zeige bereiches angezeigt. Eine Messung im QuickModus kann jederzeit durch das Betätigen der Schaltfläche in der Menüleiste der Bedienoberfläche abgebrochen werden. Mahr GmbH, Digimar 817 CLT... -
Seite 26: Messprogramm-Modus
Textdateien gespeichert werden. • Der MessprogrammModus wird aktiviert und die Ansicht "Programme" dargestellt. Das Erzeugen und Ausgeben der PDF und Textdateien ist in der On line hilfe DigimarSoftware ausführ lich beschrieben. Abb. 15 Ansicht "Programme" Mahr GmbH, Digimar 817 CLT... -
Seite 27: Anhang
Reinigungsmittel oder kunststofflö Den Akku niemals kurzschließen. Es senden Reinigungsmittel verwenden! ! besteht Brand und Explosionsgefahr! Die Luftlager können mit etwas Brennspiritus Das Höhenmessgerät sollte immer (Alkohol) gereinigt werden. mit eingesetztem Akku bedient wer den. Mahr GmbH, Digimar 817 CLT... -
Seite 28: Technische Daten
12V DC / 3,8 A / Type FW7405M/12 Netzspannung / Netzfrequenz 110 230 V AC / 50 60 Hz Betriebsdauer maximal 14 h Akku Spannung 7,2 V Akku Kapazität 11500 mAh Akku Typ Lithium Ionen Batterie Schutzart IP40 Mahr GmbH, Digimar 817 CLT... -
Seite 29: Geräteinformation
A 89,2 mm B 278 mm C 77 mm D 255 mm E 688 mm | 938 mm | 1338 mm F 0 - 350 mm | 0 - 600 mm | 0 - 1000 mm Mahr GmbH, Digimar 817 CLT... -
Seite 30: Zubehör
Messeinsatz ø 3,0 mm, 800 ts KM 2, TMT 120, TMT 120 S Hartmetall, l = 14,5 mm 4309051 Messeinsatz ø 2,0 mm, 800 tsr KM 2, TMT 120, TMT 120 S Rubin, l = 14,5 mm Mahr GmbH, Digimar 817 CLT... -
Seite 31: Kugeltaster
ø 10,0 mm, Hartmetall 5.6.5 Scheiben- und zylindrische Messeinsätze Bestell- Beschreibung Type Aufnahme Passend für 4429226 Scheibenmesseinsatz S15/31,2 ø 6 mm Träger 817h1/h2 ø 15 mm 4429227 Zylindermesseinsatz Z10/31,2 ø 6 mm Träger 817 h5 ø 10 mm Mahr GmbH, Digimar 817 CLT... -
Seite 32: Kegelmesseinsätze
= 0,5 mm, l = 78 mm 3015919 Taststift/spitze, T 1,2/75 ø 4 mm Halter Gk/8 d = 1,2 mm, l = 75 mm, ls = 15,5 mm 4429256 Halter für Taster inkl. KM 2 Träger 817h1/h2 Messeinsatz ø 2,0 mm Mahr GmbH, Digimar 817 CLT... -
Seite 33: Weiteres Zubehör
Prüfplatte aus Hartgranit, 1.000 x 630 mm 107 G 4221573 Sicherheitsuntergestell, 1.000 x 630 mm 107 Ug 4221526 Prüfplatte aus Hartgranit, 1.200 x 800 mm 107 G 4221574 Sicherheitsuntergestell, 1.200 x 800 mm 107 Ug Mahr GmbH, Digimar 817 CLT... -
Seite 34: Stichwortverzeichnis
Ergebnisdateien verwalten ......17 Messschlitten ..........11 Erstinbetriebnahme ........19 Messung starten ..........11 Erweiterter Arbeitsbereich ......20 Messwertliste ..........15 MillimessAnschlussbuchse ....... 13 Funktionstastenleiste ......15, 22 MiniUSBAnschlussbuchse ......13 Montage und Aufbau ........7 Mahr GmbH, Digimar 817 CLT... - Seite 35 Taster nach unten verfahren ....... 11 Taster schnell positionieren ......12 Technische Daten .......... 26 Träger für die Messeinsätze ......11 Uhrzeit ............14, 19 Umschalttaste ......... 11, 23 USBAnschlussbuchsen ....... 13 USBBluetoothStick ........13 USBSpeicherstick ......... 13 Mahr GmbH, Digimar 817 CLT...
- Seite 36 Mahr GmbH, Digimar 817 CLT...
- Seite 38 www.mahr.com...
