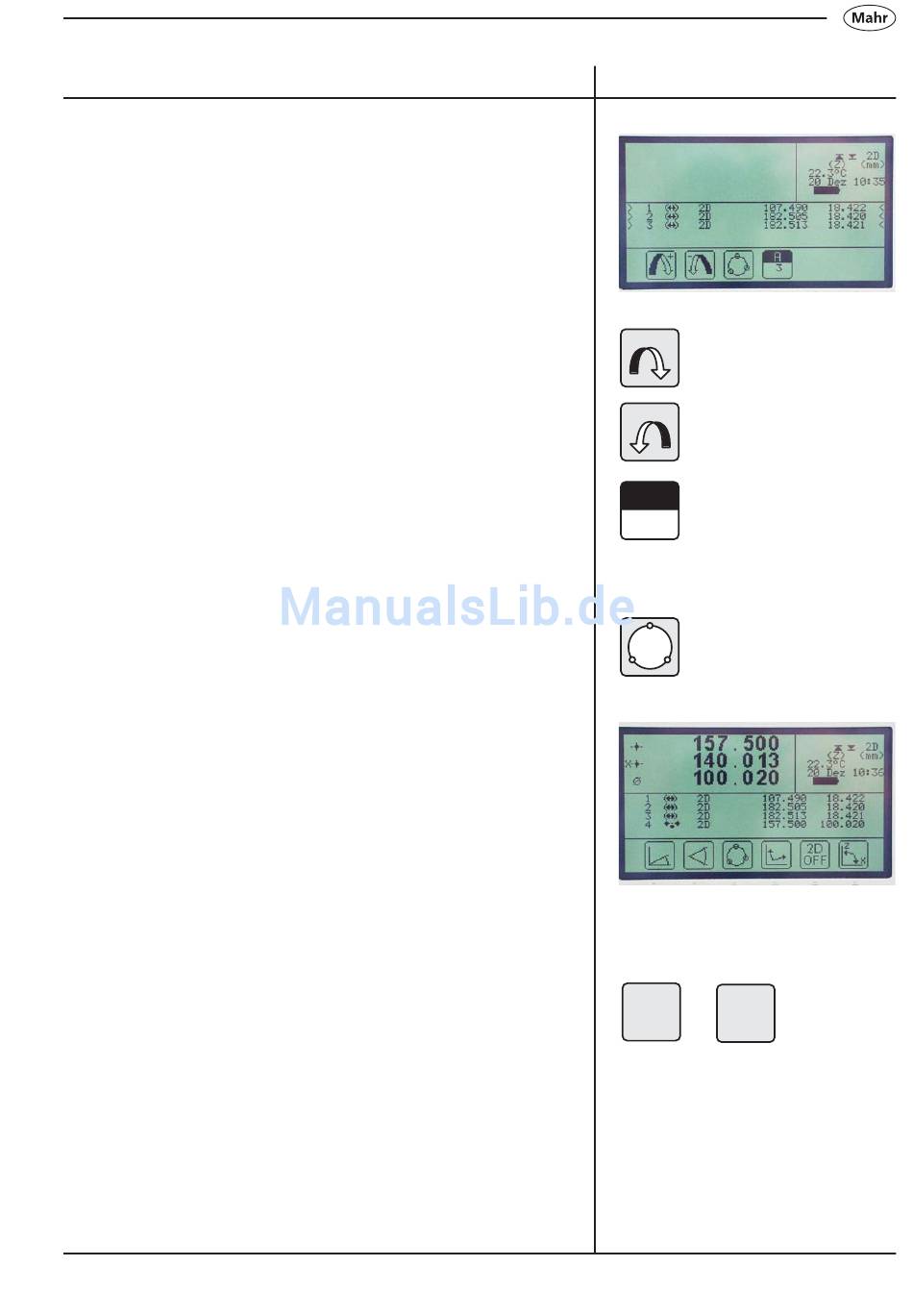

Beschreibung / Ablauf
Der Lochkreis wird aus den Mittelpunkten der 3 Bohrungen
berechnet
Hinzufügen der Merkmale (Bohrungen/Wellen) die zur
Berechnung des Lochkreises verwendet werden
Abwählen der Merkmale (Bohrungen/Wellen) die zur
Berechnung des Lochkreises verwendet werden
Anzahl der Bohrungen / Wellen
– Lochkreisberechnung aktivieren
Im Display erscheint
die Z-Koordinate,
die X-Koordinate
und der Lochkreisdurchmesser
Fehlermeldung erscheint wenn:
- keine genaue Zuordnung besteht
- Anzahl der gemessenen Bohrungen in den Achsen
unterschiedlich sind
Mahr GmbH • Digimar 817 CLM
Symbole / Bilder
+
–
A
3
z
? x
?
6
