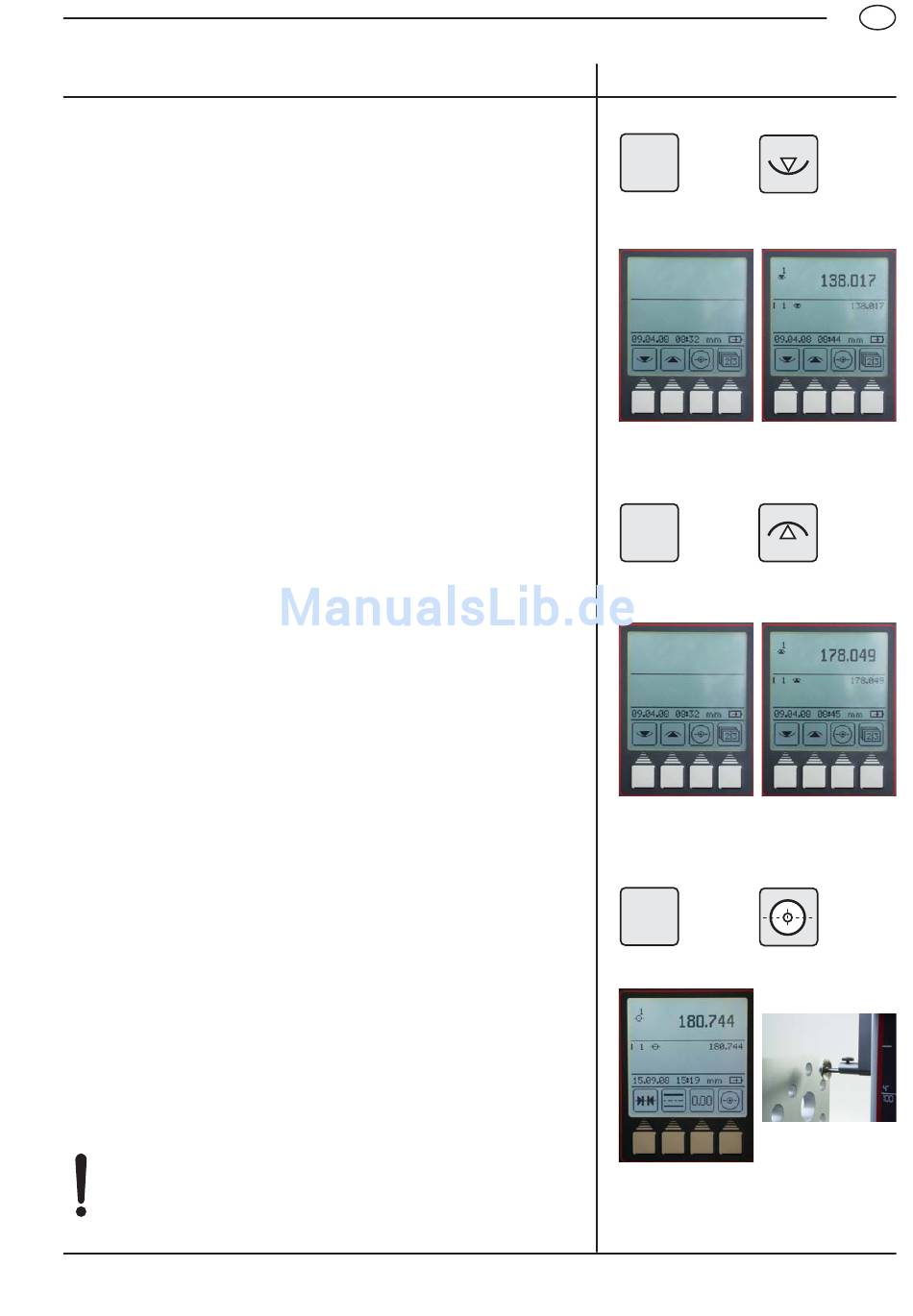

Bohrung Unten Antasten; Bohrung Oben Antasten; Bohrungsmitte / Position Messen Mit Dem Kegeltaster - Mahr Digimar 816 CL Bedienungsanleitung

Beschreibung / Ablauf
3.4.4.4

Bohrung unten antasten

– Den Taster außermittig positionieren
– Taste „FCT" auf Tastatur und Funktionstaste „Bohrung unten"
antasten betätigen
– Werkstück parallel zu Anlagefläche bewegen um Umkehrpunkt
(Minimum) zu ermitteln, Signalton bei Übernahme
– Das Minimum der Bohrung wird angezeigt.
3.4.4.5

Bohrung oben antasten

– Den Taster außermittig positionieren
– Taste „FCT" auf Tastatur und Funktionstaste „Bohrung oben"
antasten betätigen
– Werkstück parallel zu Anlagefläche bewegen um Umkehrpunkt
(Maximum) zu ermitteln, Signalton bei Übernahme
– Das Maximum der Bohrung wird angezeigt.
3.4.4.6 Bohrungsmitte / Positionsanzeige
Messvorgang mit Kegeltaster
Kegeltaster in der zu messenden Bohrung zentrieren.
– Taste „FCT" und Funktionstaste „Bohrung Mitte„ betätigen
Bohrungsmitte wird angezeigt
Hinweis:
Bei Tasterwechsel muss neu kalibriert werden.
Siehe Kapitel 3.1.3.
Mahr GmbH • Digimar 816 CL
Symbole / Bilder
7
FCT
und
7
FCT
und
7
FCT
und
DE
33
