4.4

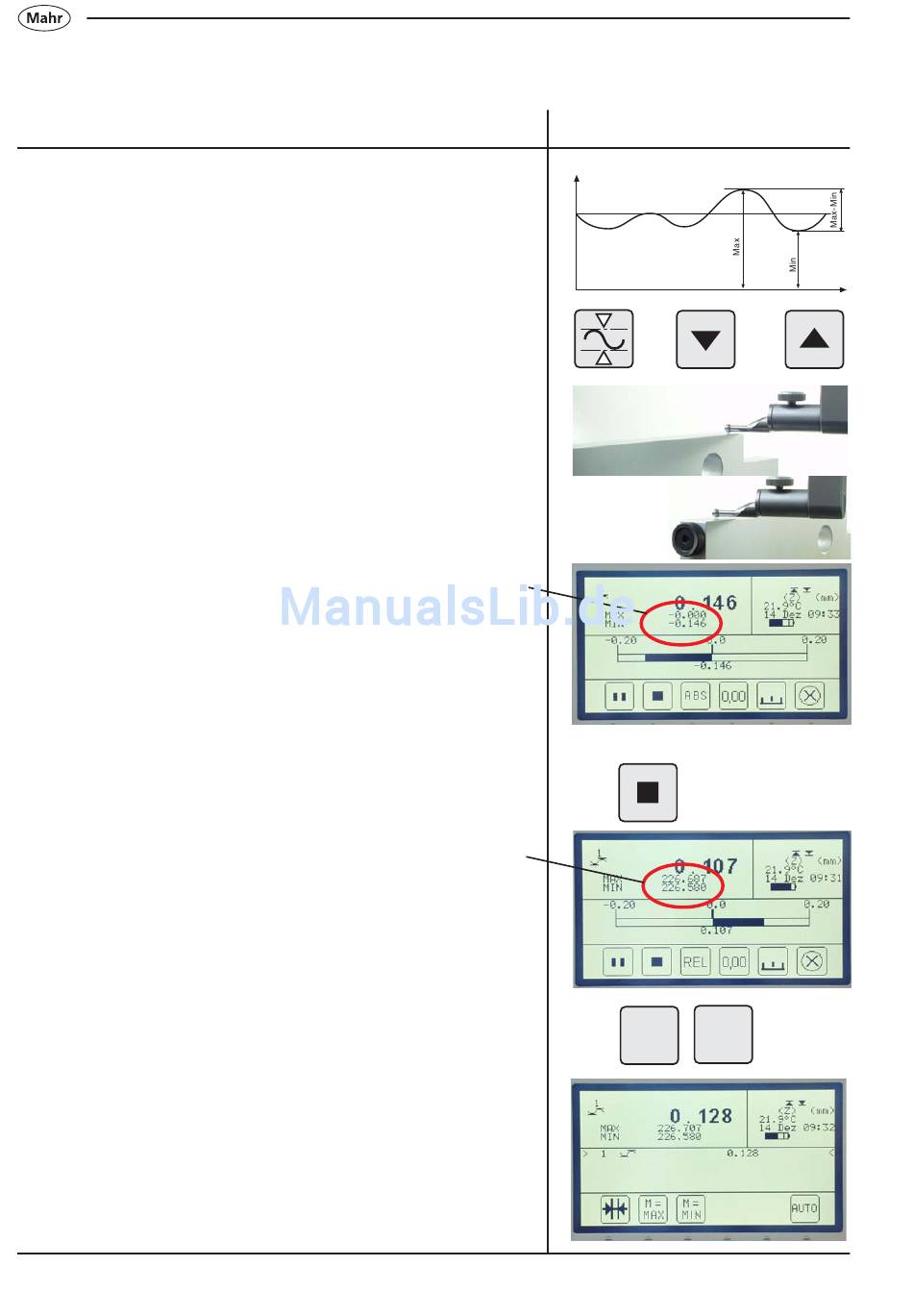

Dynamische Messfunktionen

Beschreibung / Ablauf
4.4.1

MAX-MIN-Funktion

– MAX-MIN Funktion anwählen
– Fläche Antastung oben oder unten anwählen
– Werkstück bewegen -
Balkenleiste erscheint und zeigt den aktuellen Wert an
1 = Pause
2 = Stop – Funktion beendet
3 = Relativ- bzw. Absolutwert
4 = Null setzen
5 = Balkenanzeige ein- / ausschalten
6 = Abbruch
– MAX-MIN Funktion beendet. Anzeigeauswertung drücken
Anzeige: Maximum - Minimum
– Auswahl
Anzeige: Übernahme maximaler / minimaler Wert
52
- minimaler Wert
- maximaler Wert
Symbole / Bilder
REL
1 2
ABS
M =
MIN
Mahr GmbH • Digimar 817 CLM
3 4 5 6
M =
MAX
