Beschreibung / Ablauf

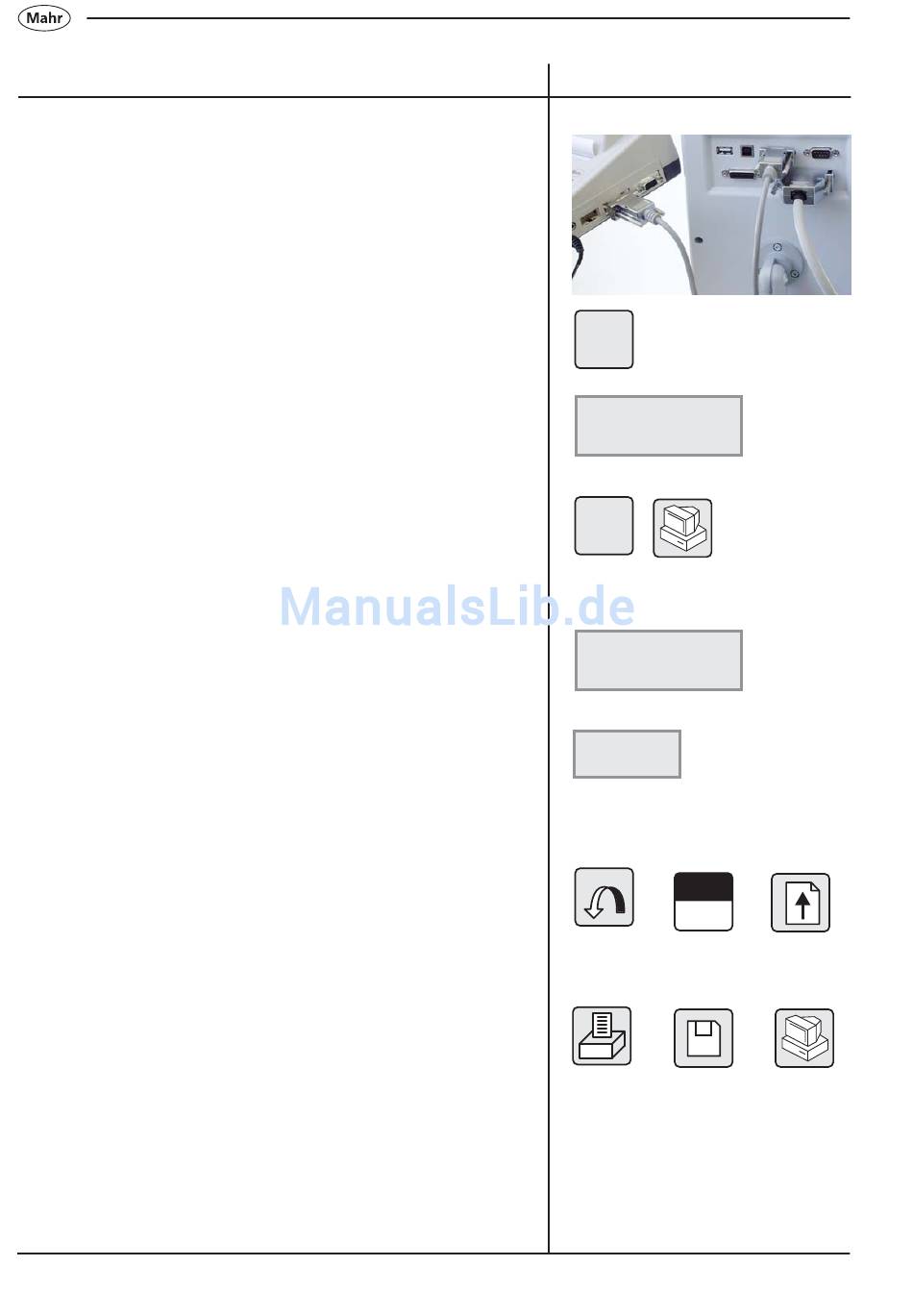

5.3.3 Druckvorgang über Statistikdrucker MSP2
RS 232 Verbindungskabel mit der RS 232 OUT Schnittstelle am
Höhenmessgerät und am MSP 2 Drucker verbinden.
Standardeinstellung Opto-RS232 Duplex
Daten einzeln übertragen
– DATA-Taste kurz drücken
Einstellungen am MSP2:
Daten komplett übertragen
– DATA-Taste lang drücken und Bildschirm-Taste betätigen
Einstellungen am MSP2:
mit DATA-Taste am MSP 2 bestätigen
Siehe auch Kapitel 6.13.4 Schnittstelle RS232 OUT,
6.13.5 DATA Parameter RS232 Out
5.3.4 Weitere Erklärungen
1 Merkmal Abwählen
2 Merkmal Auswählen
3 Seitenvorschub
4 Übertragung USB-Drucker
5 Übertragung USB Speicher
6 Übertragung PC (RS232 OUT)
84
Symbole / Bilder
DATA
Schnittstelle
Opto duplex
DATA
ASCII-Drucker
( Stat ) ( DATA )
DATA
– A
1 2
4 5
Mahr GmbH • Digimar 817 CLM
3
6
