Einflüsse führen zu einer Streuung der Prüfdaten auf
der Qualitätsregelkarte, sie sind bedingt durch
Einflussfaktoren wie Temperaturschwankungen oder
Werkstoffbeschaffenheit. Systematische Einflüsse
führen zu einer langsamen Verschiebung der Prüfdaten
auf der Qualitätsregelkarte, sie sind bedingt durch
Einflussfaktoren wie Werkzeugverschleiß oder
fehlerhaft eingestellte Maschinen. Systematischen
Einflüssen liegen Gesetzmäßigkeiten zu Grunde, mit
denen der Verlauf weiterer Prüfdaten voraus gesehen
werden kann.
1. <-_______
2. Produktions-Daten bearbeiten :
3. Regelkarten Einstellungen
4. Statistik + Histogramm Menü
5. Regelkarten Menü
6. Pareto Menü
8.5.2

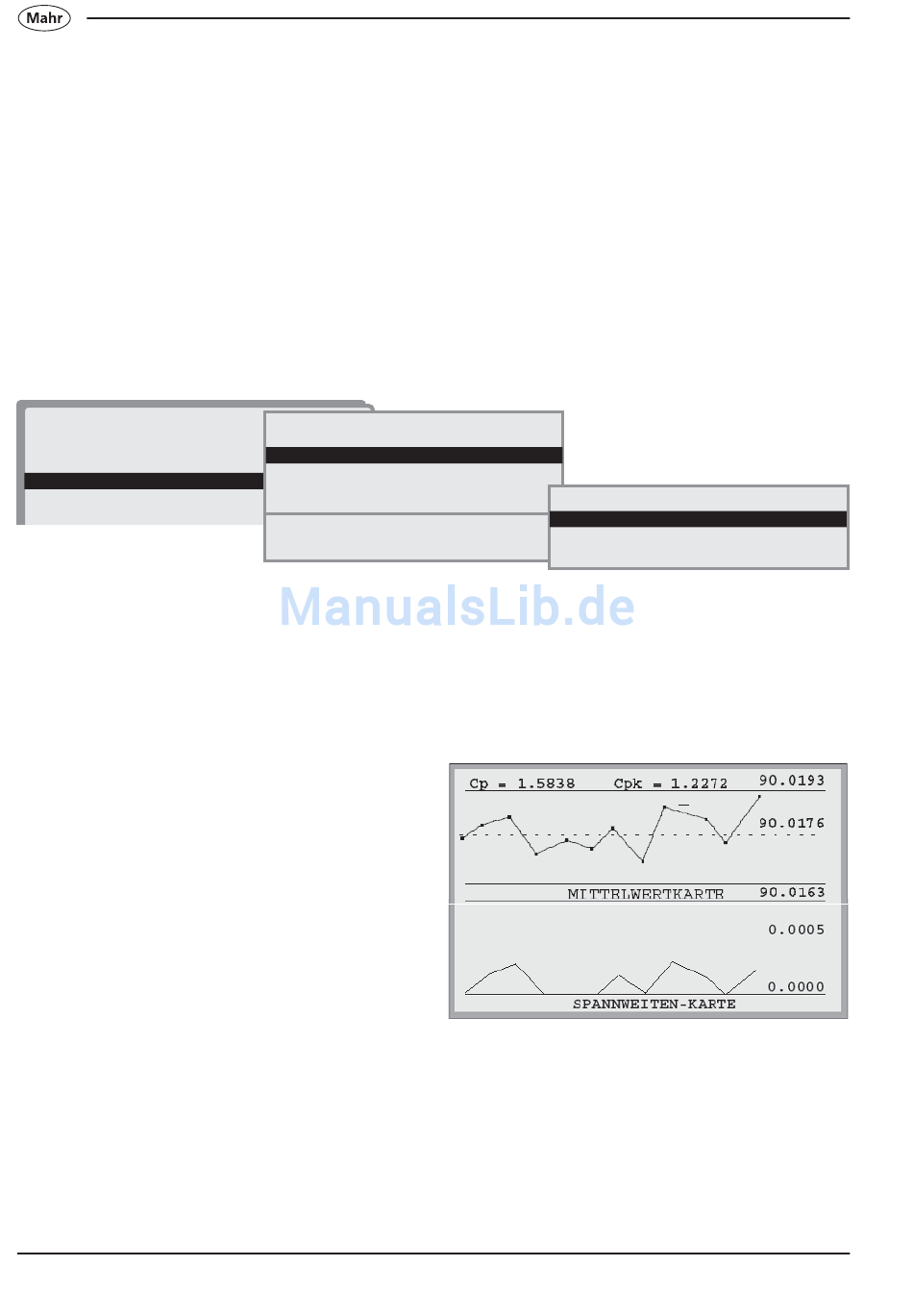

Regelkarten anzeigen
Die Prozessregelkarten werden auf der Grundlage aller
mit Hilfe eines Messprogramms gemessenen und
gespeicherten Messwerte sowie der gewählten
Sortierkriterien berechnet.
Zusätzlich zur Mittelwertkarte stehen die Spannweiten-
karte (Range) oder die Sigma-Karte zur Auswahl.
Welche der beiden Karte angezeigt werden soll,
können Sie unter 8.3 „Regelkarten anzeigen"
bestimmen.
Die Eingriffsgrenzen und der Mittelwert der Mittelwert-
karte werden grafisch dargestellt.
Die untere Eingriffsgrenze ist zugleich die Basislinie der
Spannweitenkarte oder Sigma-Karte.
Enthält die Regelkarte weniger als 5 Werkstücke oder
Stichproben, so wird die Karte nur auf der rechten
Hälfte der Anzeige aufgezeichnet. Sind jedoch mehr als
40 Werkstücke oder Stichproben vorhanden, so werden
nur die letzten 40 berücksichtigt.
Wurde die Stichprobengröße auf 1 festgelegt, so
entspricht jeder berechnete Punkt einem Werkstück.
Bei einer Stichprobengröße >1 entspricht jeder
berechnete Punkt einer Stichprobe.
122
Das 817 CLM bietet Ihnen Qualitätsregelkarten in Form
einer Prozessregelkarte (Mittelwertkarte) und einer
Spannweitenkarte bzw. Sigma-Karte mit unterer und
oberer Eingriffgrenze.
Regelkarten anzeigen
PRG1
09:57
05/Sep/06
40/5000 Mess.
1/50 Block
40 1
1. <-_______
2. Regelkarten anzeigen
1/40 Datei
3. Regelkarten drucken
4. Sortierkriterien wählen
Mahr GmbH • Digimar 817 CLM
