Bedien- und Funktionselemente

2 Bedien- und Funktionsele-
mente

2.1 Vorderseite

11
10

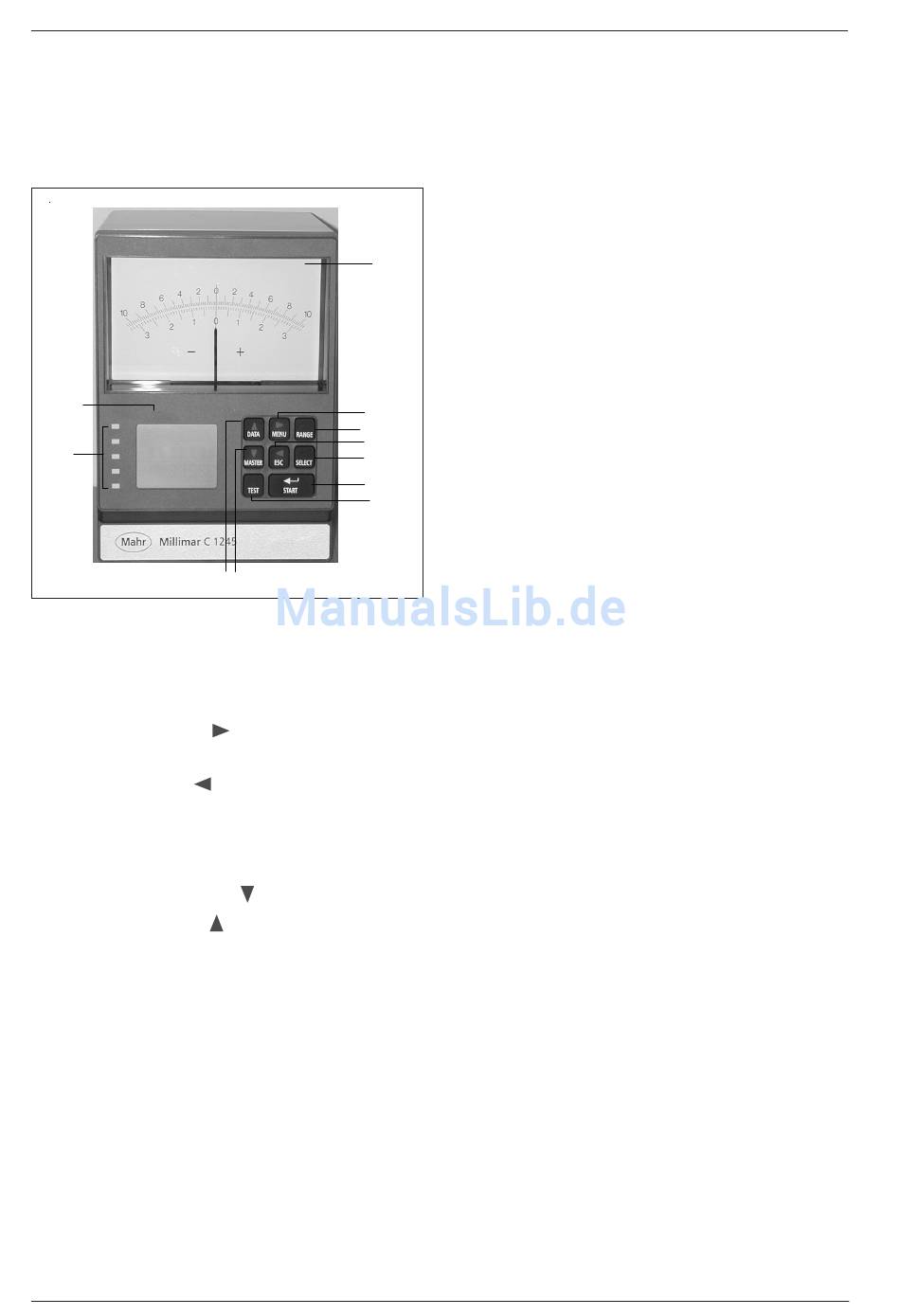

Abb. 1
Vorderseite
1 Zeigerinstrument zur analogen Er-
gebnisanzeige
2 Taste MENU (
3 Taste RANGE
4 Taste ESC (
5 Taste SELECT
6 Taste START
7 Taste TEST
8 Taste MASTER ( )
9 Taste DATA ( )
10 Messwert-Statusleuchten
zur Anzeige von Überschreitungen
der Toleranz- und Warngrenzen.
Die Farbe der Statusleuchte ist ab-
hängig von der Lage des Ergebnis-
ses zu den Toleranzgrenzen (s. Me-
nü "MERKMAL / TOLERNZ / FAR-
BE").
11 LC-Display für digitale Ergebnisan-
zeige
6
1
2
3
4
5
6
7
9
8
)
)
Tastenfunktionen im Normalmodus
• Taste MENU
Aufrufen des Einstellmodus.
• Taste ESC
Löschen der letzten Messung.
• Taste START
Starten der dynamischen Messung.
• Taste TEST
Aufrufen des Einrichtbetriebs mit An-
zeige des Tasterrohwertes.
• Taste MASTER
Starten der Meistermessung.
• Taste DATA
Senden der Ergebnisse über die
RS232-Schnittstelle.
• Taste RANGE
Einstellen des Anzeigebereichs.
• Taste SELECT
Wählen des angezeigten Merkmals.
Mahr GmbH, Millimar C 1245
