3.

Bedienen und Messen

3.1

Taster einmessen

Jedes Einmessen wird automatisch 2 x ausgeführt.
Beim Einmessen fährt der Taster automatisch auf eine vorgegebene
Höhe des Einstellblocks (92 mm).
Hinweis:
Die Tasterkonstante wird von folgenden Faktoren beeinflusst:
– Elastische Verformung des Halters und des Messtasters
– Umkehrspanne des Messsystems
– Durchmesser des Messtasters
Achtung:
Die Messtasterkonstante ist bei Wechsel des Messtasters neu zu
bestimmen.
Beschreibung / Ablauf

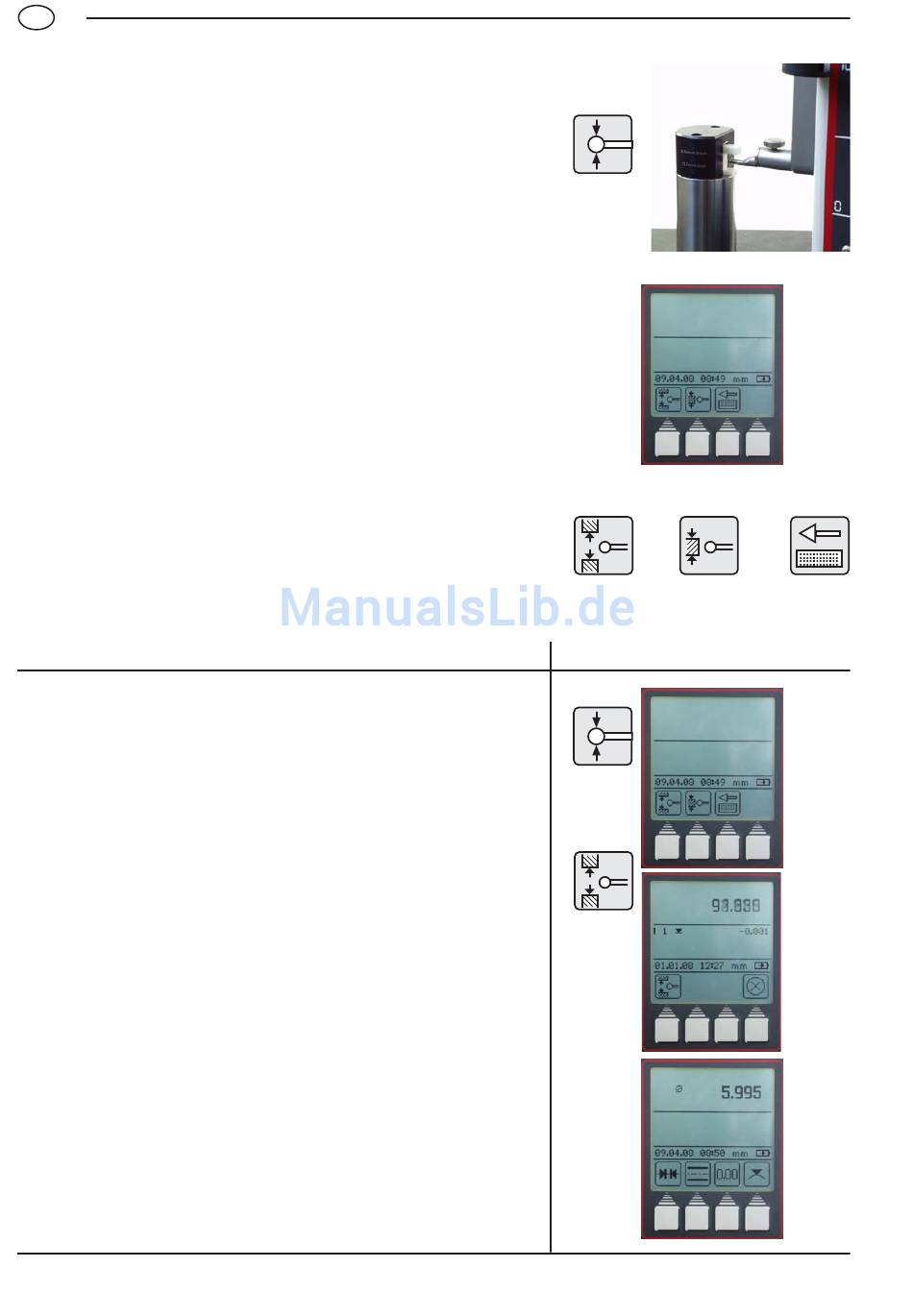

3.1.1 Einmessen Taster mit Nut

– Taste „Tasterkalbrierung" betätigen
– Taste „Einmessen Nut" betätigen.
Taster fährt automatisch auf Mitte Nut des Einstellblocks.
– Jedes Einmessen wird automatisch 2 x ausgeführt.
– Bei jedem Antasten akustisches Signal (Anzeige während
Einmessen aktueller Wert wird angezeigt).
– Nach erfolgtem einmessen wird die ermittelte Tasterkonstante
angezeigt.
Info:
Der ermittelte Durchmesser ist in der Regel kleiner als der tatsächliche
Durchmesser, da die Tasterbiegung mit verrechnet mit.
22
3
Möglichkeiten:
Nut Steg
12,7 mm 6,35 mm
Symbole / Bilder
3
Mahr GmbH • Digimar 816 CL
Kegel-
taster
