Die Frequenzumrichter der Gerätereihe ACU enthalten die integrierte Sicherheitsfunk-
tion „Sicher abgeschaltetes Moment" (Safe torque off, STO).
Im Fehlerfall oder auf Anforderung werden die Leistungshalbleiter des Frequenzum-
richters abgeschaltet. Damit führt der Frequenzumrichter dem Antrieb keine Energie
zu, die eine Drehung oder ein Drehmoment (oder bei einem Linearantrieb eine Be-
wegung oder eine Kraft) verursachen würde. Die Netzspannung liegt weiterhin an.
Bei Auftreten eines Fehlers kann die Anlage noch sicher abgeschaltet werden bzw.
bleiben.
Im Vergleich zur Abschaltung durch Netzschütze oder Motorschütze ermöglicht die
integrierte Sicherheitsfunktion das einfache Zusammenfassen von Antrieben einer
Anlage zu funktionalen Gruppen. Das sicher abgeschaltete Moment kann dadurch auf
bestimmte Anlagenbereiche begrenzt werden. Ein weiterer Vorteil ist, dass die Auf-
und Entladezeit des Frequenzumrichter-Zwischenkreises nicht berücksichtigt werden
muss. Dadurch ist die Anlage nach einer Betriebsunterbrechung schneller wieder
betriebsbereit. Reguläre elektromechanische Betriebsmittel unterliegen Verschleiß –
durch den Einsatz der Funktion STO wird auf diese Betriebsmittel verzichtet und die
Wartungskosten reduziert.
Sicher abgeschaltetes Moment:
− Energieversorgung für das Drehfeld des Motors wird unterbrochen; der Motor
trudelt aus
− Einsatz, wenn Überwachung auf Stillstand nicht erforderlich
− Ein ungewollter Anlauf des Motors wird verhindert
− Keine galvanische Trennung des Motors vom Frequenzumrichter-Zwischenkreis

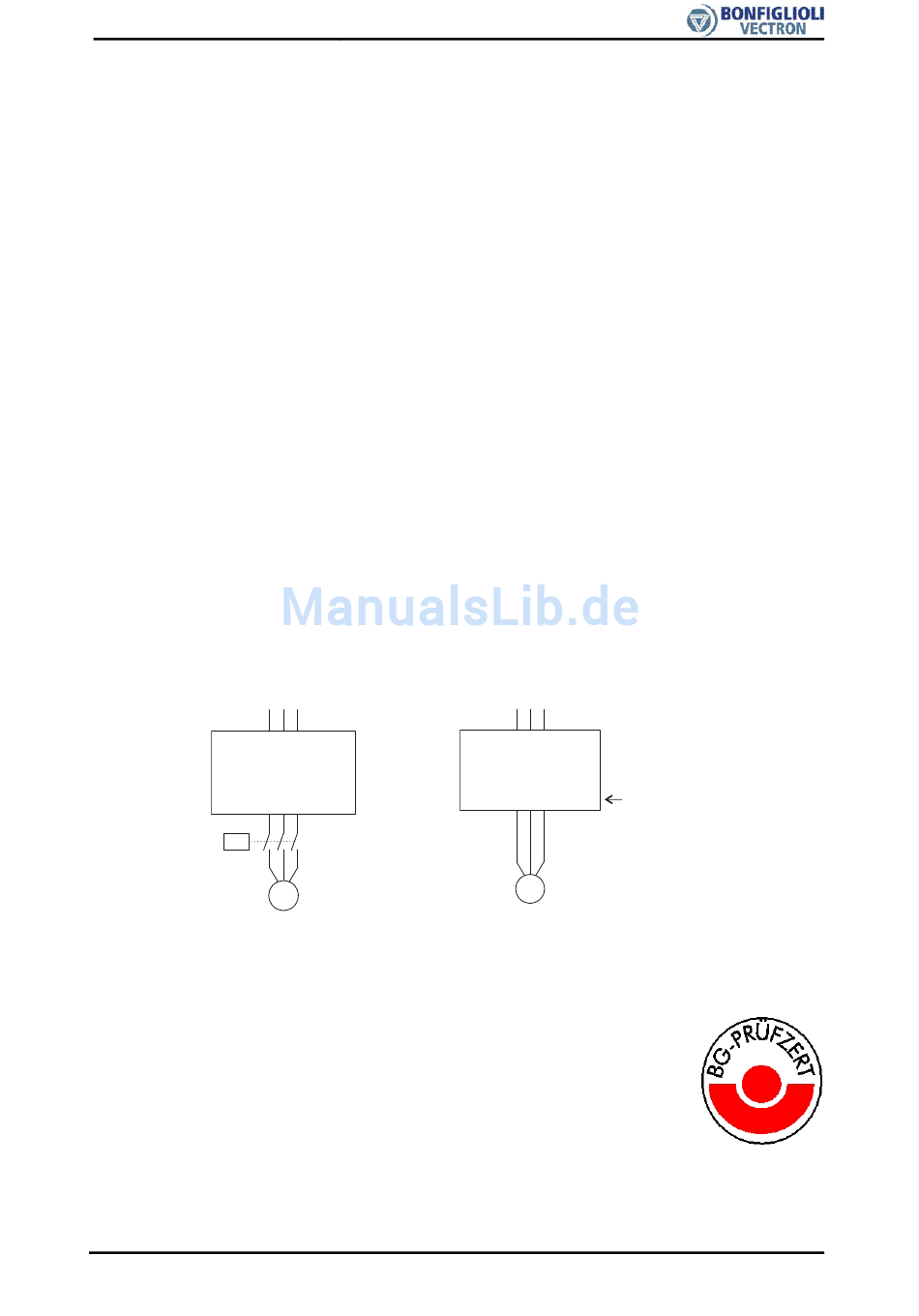

Beispielhaftes
herkömmliches System:
Frequenzumrichter
Kategorie 1
K1
Weitere Nutzen:
− Motorseitige Schütze nicht notwendig, reduzierter Installations-
aufwand, weniger Bauteile, weniger Kosten, mehr Platz im
Schaltschrank
− Einfache Realisierung mit externem Sicherheitsschaltgerät
− Der Antrieb kann kontinuierlich an der Spannungsversorgung
anliegen; die Kommunikation und Parametrierung des Fre-
quenzumrichters bleibt bei abgeschaltetem Moment erhalten
− Vereinfachte Maschinenabnahme, da die Sicherheitsfunktion
über eine Baumusterprüfung zertifiziert ist.
ACU-STOV1-01SV2-03
03/11

Beschreibung der ACTIVE Cube Sicherheitsfunktion

Netz
M
Integrierte Lösung
mit ACU und Nutzung des STO
Netz
ACTIVE Cube
mit integrierter
Sicherheitsfunktion
Sicher abgeschaltetes Moment
M
