8.1

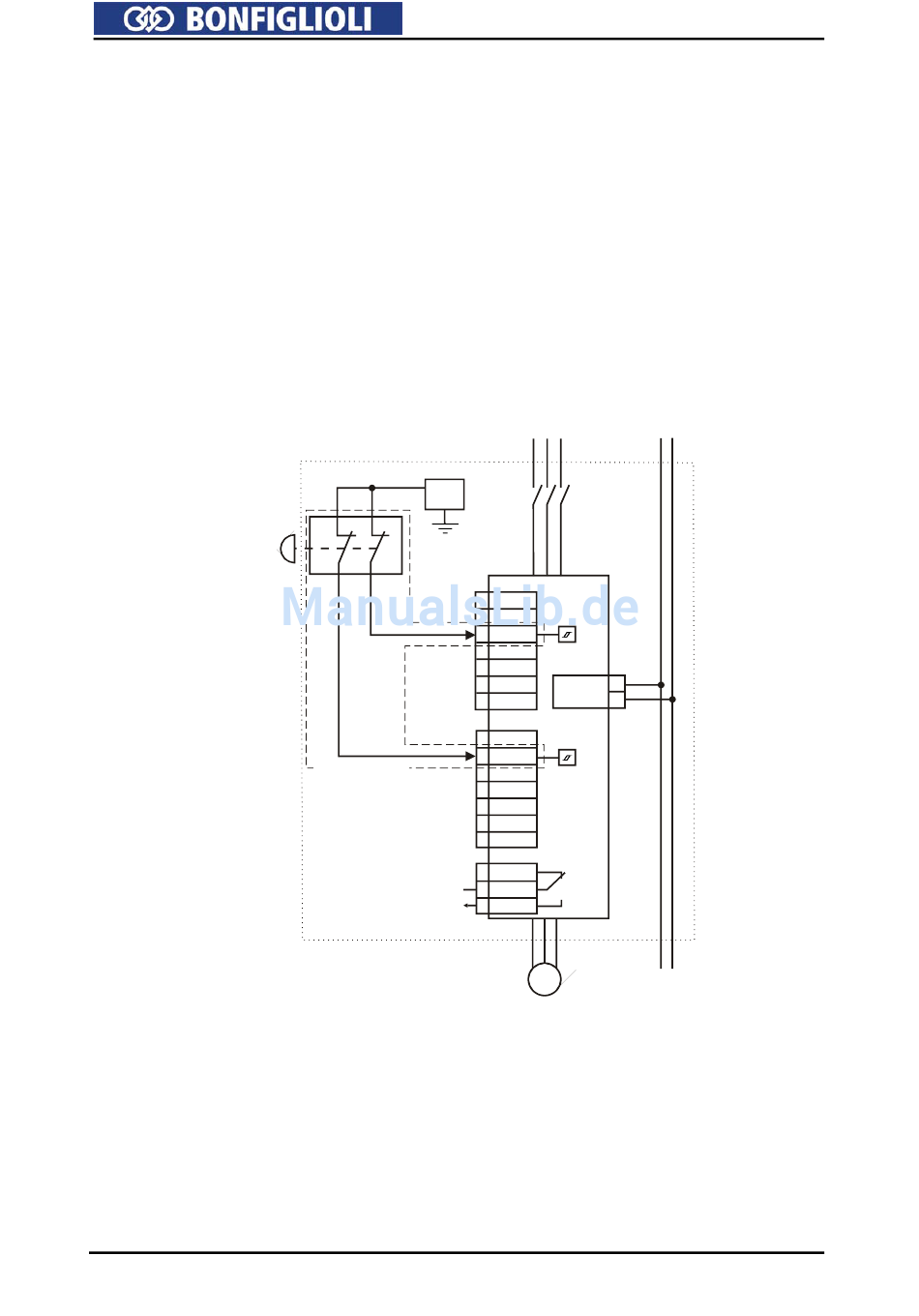

Das Applikationsbeispiel zeigt eine minimal ausgestattete Beschaltung für ACTIVE

Cube Frequenzumrichter zur Realisierung der Sicherheitsfunktion STO - „Sicher abge-

schaltetes Moment" mit einem Not-Halt-Gerät in einem gemeinsamen Schaltschrank.

Bei der Betätigung des Not-Halt-Gerätes mit zwei Abschaltkanälen nach EN ISO

13849-1 PL d, IEC 61508 SIL 2 bzw. EN 954-1 Kategorie 3 werden beide Freigabe-

pfade STOA und STOB des ACTIVE Cube Frequenzumrichters unterbrochen und die

integrierte Sicherheitsfunktion mit sicherer Impulssperre mit SIL 2 gemäß EN-61800-

5-2 aktiviert.

Eine (nicht-sichere) Rückmeldung an eine Prozesssteuerung kann z. B. über einen

angeschlossenen Feldbus erfolgen. Ist STO ausgelöst, kann die übergeordnete Steue-

rung keinen weiteren Einfluss auf die Impulssperre im Frequenzumrichter nehmen.

Hinweis: Die Klemme X210A.1 kann für die DC 24 V Versorgung des Sicherheits-

Not-Halt-

Gerät

STOA: erster Abschaltpfad der Sicherheitsfunktion STO

STOB: zweiter Abschaltpfad der Sicherheitsfunktion STO

X210A, X210B, X10: Steuerklemmen des Frequenzumrichters

X310: Schnittstelle des Kommunikationsmoduls

+E20V: 20 VDC-Spannungsausgang oder Eingang für externe Spannungsversorgung 24 VDC

Klemme 2 von X210A: Masse 20 V/ Masse 24 V (ext.)

S1IND ... S7IND: Digitaleingänge

S1OUTD: Digitalausgang

MFO1A: Multifunktionsausgang (analog/digital, Frequenzsignal)

10VRef: Referenzausgang 10 VDC

MFI1A: Multifunktionseingang (analog/digital)

Klemme 7 von X210B: Masse 10 V

X10: Relaisausgang
