8.2

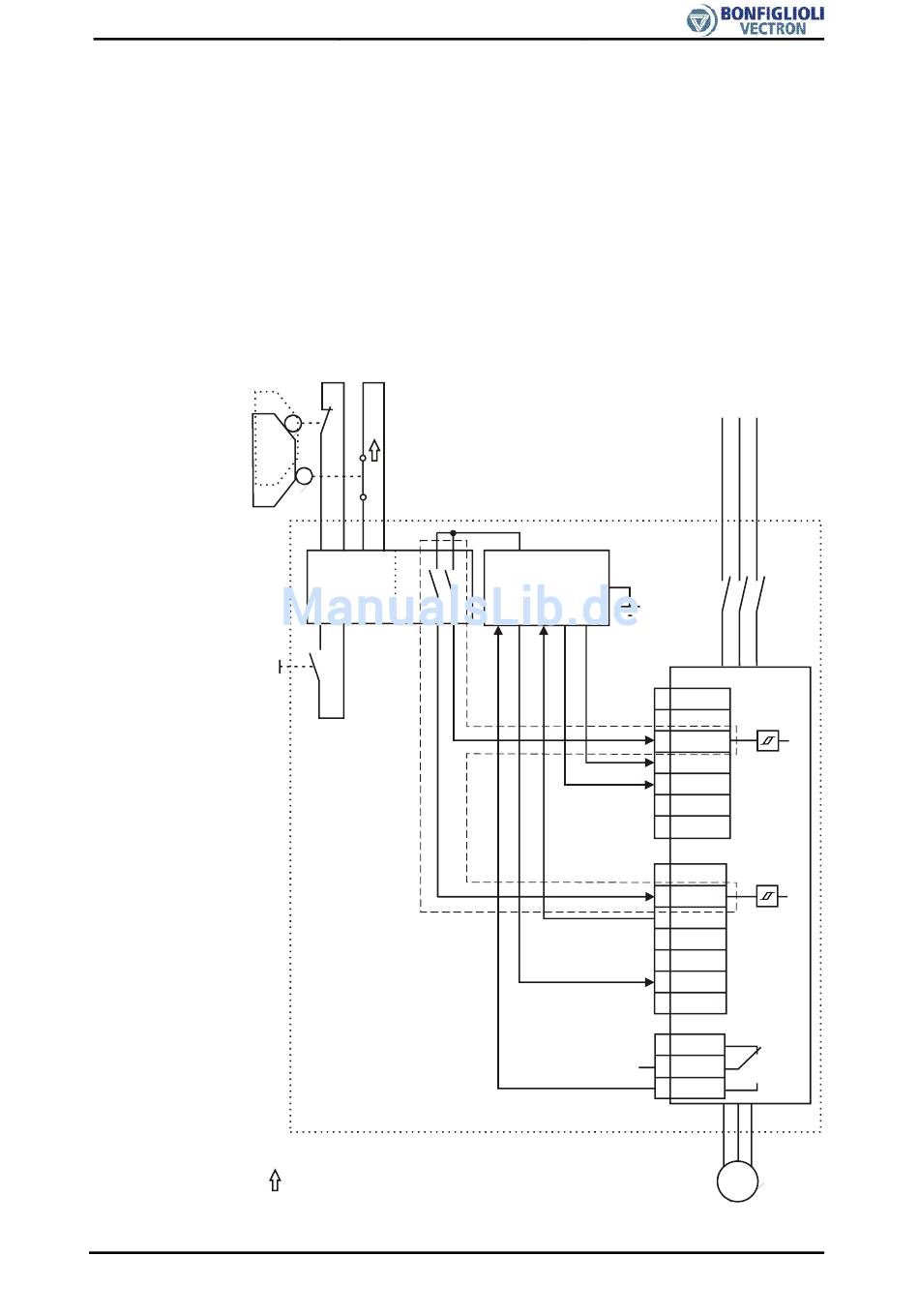

Die Applikationsschaltung zeigt eine Antriebssteuerung nach EN ISO 13849 PL d, IEC
61508 SIL 2 bzw. EN 954-1 Kategorie 3 mit SPS und Sicherheitsbaustein. Eine SPS
übernimmt die Prozesssteuerung des Frequenzumrichters und kann über Kommandos
die Antriebsprofile starten.
Bei Betätigung des Not-Halt-Gerätes, z. B. durch Schutztür, werden die Freigabepfade
des Sicherheitsbausteins unterbrochen. Damit wird über den Wegfall der Ansteuer-
spannungen an STOA und STOB die Reglerfreigabe des Frequenzumrichters unter-
brochen und die integrierte sichere Impulssperre aktiviert.
Der Sicherheitsbaustein überwacht die Funktion der außerhalb des Schaltschrankes
liegenden Schalter S1 und S2.
Not-Halt-Gerät
auf
zu
Quittierung
ACU-STOV1-01SV2-03
03/11
Direkte Abschaltung mit Rückmeldung an SPS, Stopp-
Kategorie 0
S1
S2
Sicherheits-
baustein
STOB
Schaltschrank
Positionsschalter betätigt dargestellt
SPS
STOA
Start R
Start L
Drehzahl >0
Sollwert
+24V
Rückmeldung
Netz
X210A ACTIVE
Cube
1 +E24V
2 GND
S1IND
3
4 S2IND
5 S3IND
6 S4IND
7 S5IND
X210B
1 S6IND
2 S7IND
3 S1OUTD
4 MFO1A
5 10VRef
6 MFI1A
7 GND
X10 Relais
1 S3OUT.1
2 S3OUT.2 S3OUT
3 S3OUT.3
M
