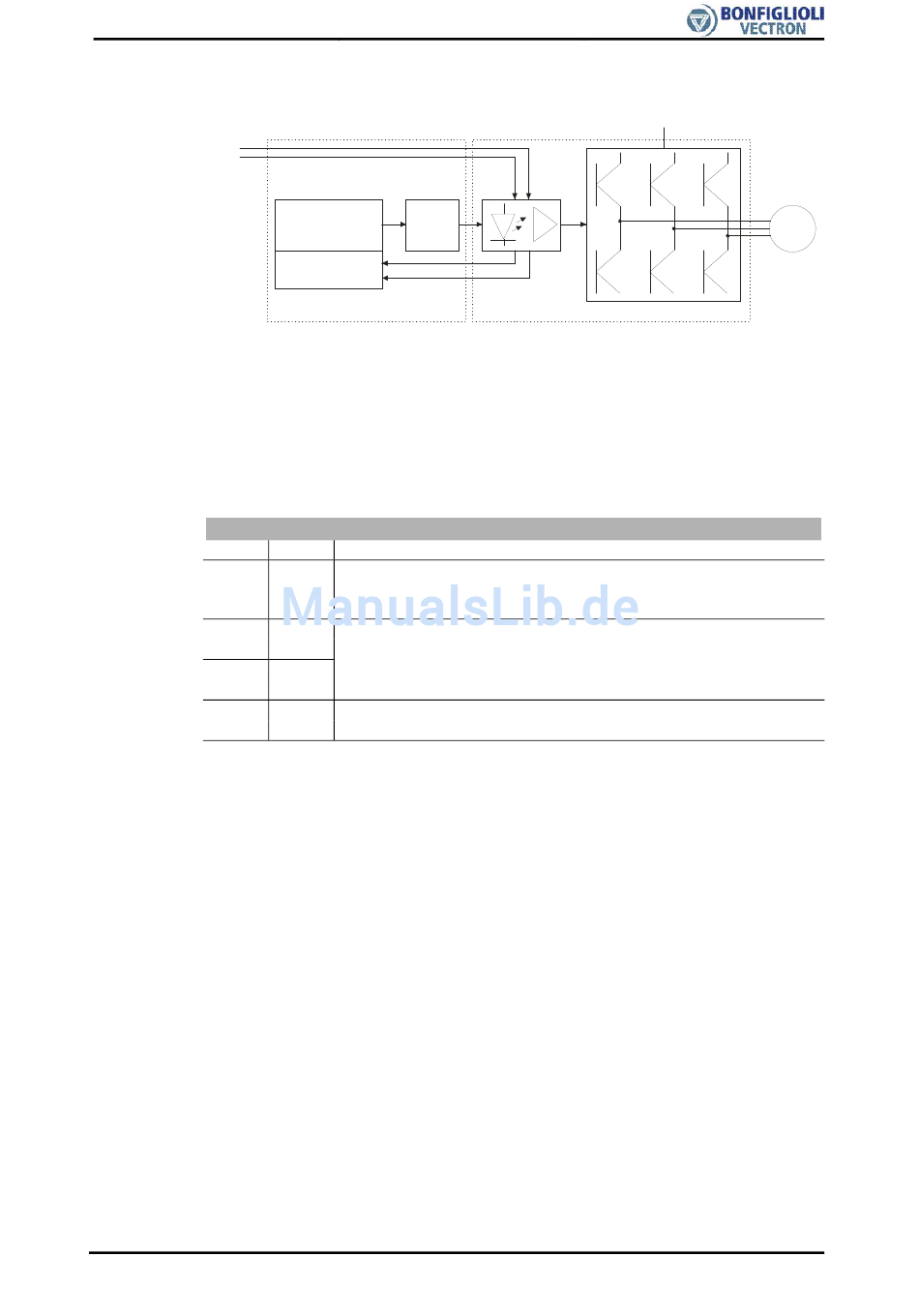

Abschaltpfade
S1IND (STOA)
S7IND (STOB)
Den zur Überwachung erforderlichen Test führt der Frequenzumrichter selbständig
durch. Fällt der Test negativ aus, kann der Frequenzumrichter zunächst nicht mehr
eingeschaltet werden. Ein Einschalten ist erst wieder möglich, nachdem der Fehler
behoben und der nächste Test erfolgreich abgeschlossen wurde.
Wahrheitstabelle
In der Wahrheitstabelle sind die Zustände der sicherheitsrelevanten Eingänge STOA
und STOB zur Aktivierung und Deaktivierung der Sicherheitsfunktion STO gelistet.
STOA
0
0
1
1
5-Sekunden-Überwachung
Es wird überprüft, ob die beiden Eingänge STOA oder STOB zeitlich weniger als
5 Sekunden voneinander entfernt eingeschaltet werden und damit die Freigabe der
Frequenzumrichter-Endstufen angefordert wird.
Wird durch Wegnahme eines der Signale an den Eingängen STOA oder STOB die
Funktion STO ausgelöst, so wird in den Zustand „STO ausgelöst" gewechselt. Dort
wird darauf gewartet, dass beide Eingänge ausgeschaltet werden. Sollte dies 5 s
nach Eintritt in diesen Zustand noch nicht geschehen sein, wird ein Fehler ausgelöst
(5-Sekunden-Überwachung).
Wird während des Betriebs ein Fehler erkannt, wird die Endstufe ausgeschaltet, die
Freigabe zurückgesetzt („0") und der Frequenzumrichter meldet einen Fehler. Nur
durch Ausschalten („0") der beiden Freigabeeingänge STOA und STOB kann dieser
Zustand verlassen werden.
− Unterschiedliche Signalzustände an den Eingängen STOA oder STOB starten die 5-
Sekunden-Überwachung
− Innerhalb von 5 Sekunden muss an beiden Eingängen das gleiche Signal anliegen,
ansonsten wird ein Fehler gemeldet (F1205)
Die Funktion der externen Installation kann mit der „5-Sekunden-Überwachung" ma-
nuell durch Betätigung der Schutzeinrichtung überprüft werden.
ACU-STOV1-01SV2-03
03/11
µC
PWM
Diagnose und
Überwachung
Steuerteil
Wahrheitstabelle
STOB
Die Sicherheitsfunktion „Sicher abgeschaltetes Moment" (STO) ist
0 ausgelöst. Der Frequenzumrichter meldet keinen Fehler in der
STO-Funktion.
STO ist ausgelöst. Überwachung auf Fehler im Frequenzumrichter
1
oder in der externen Beschaltung (5-Sekunden-Überwachung).
Nach 5 Sekunden erfolgt eine Fehlermeldung.
0
STO ist nicht ausgelöst. Betriebsfreigabe.
1
Netz
Leistungsteil
Zustandsbeschreibung
M
