8.7

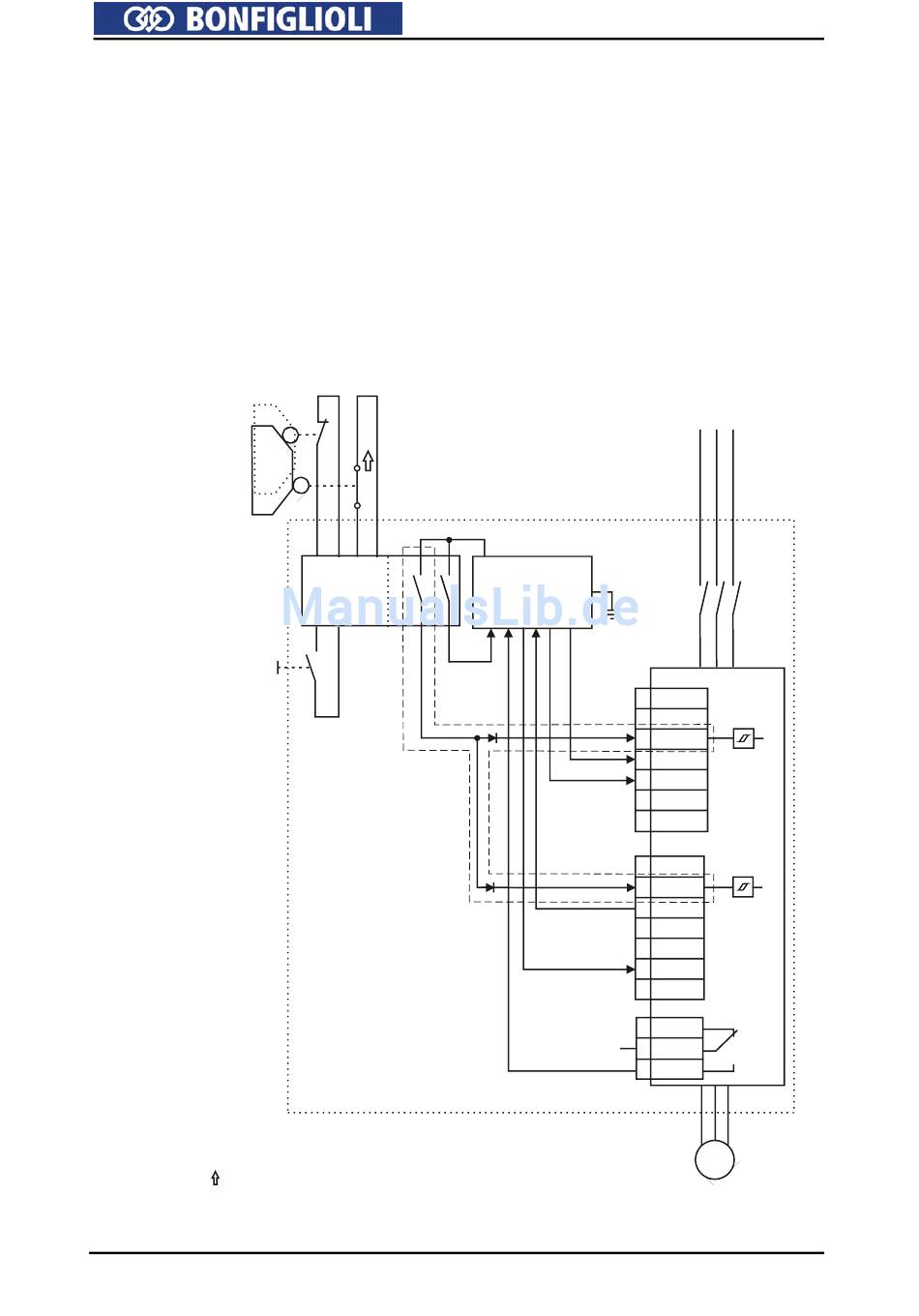

Die Applikationsschaltung zeigt eine Antriebssteuerung nach EN ISO 13849 PL d, IEC
61508 SIL 2 bzw. EN 954-1 Kategorie 3 mit SPS und Sicherheitsbaustein. An Stelle
eines Sicherheitsbausteins mit zwei Abschaltpfaden wird ein Sicherheitsbaustein mit
einem Abschaltpfad und einer Verbindungsleitung gewählt.
Folgende Randbedingungen müssen beachtet werden:
− Der Sicherheitsbaustein und der Frequenzumrichter müssen sich im gleichen
Schaltschrank befinden.
− Der Fehlerausschluss im Kurzschlussfall muss bei der Verlegung der Verbindungs-
leitung zwischen Sicherheitsbaustein und ACU gewährleistet sein (zum Beispiel
isolierte Leitung).
− Nach der Trennung auf die zwei STO-Eingänge muss in jedem Pfad eine Sperrdi-
ode eingesetzt werden.
Not-Halt-Gerät
auf
zu
Quittierung
Positionsschalter betätigt dargestellt
t : Zeitverzögerung zwischen Melde- und Auslösekontakt
v
24
Fehlerausschluss „Kurzschluss" im Schaltschrank
S1
S2
DC-24 V
Sicherheits-
t
v
baustein
Sicherheitskreis
Schaltschrank
SPS
X210A
1 +E24V
2 GND
STOA
S1IND
3
4 S2IND
Start R
5 S3IND
Start L
S4IND
6
7 S5IND
X210B
1 S6IND
STOB
2 S7IND
3 S1OUTD
Drehzahl >0
4 MFO1A
5 10VRef
Sollwert
6 MFI1A
7 GND
X10
1 S3OUT.1
+24V
2 S3OUT.2
Rückmeldung
3 S3OUT.3
ACU-STOV1-01SV2-03
Netz
ACTIVE
Cube
Relais
S3OUT
M
