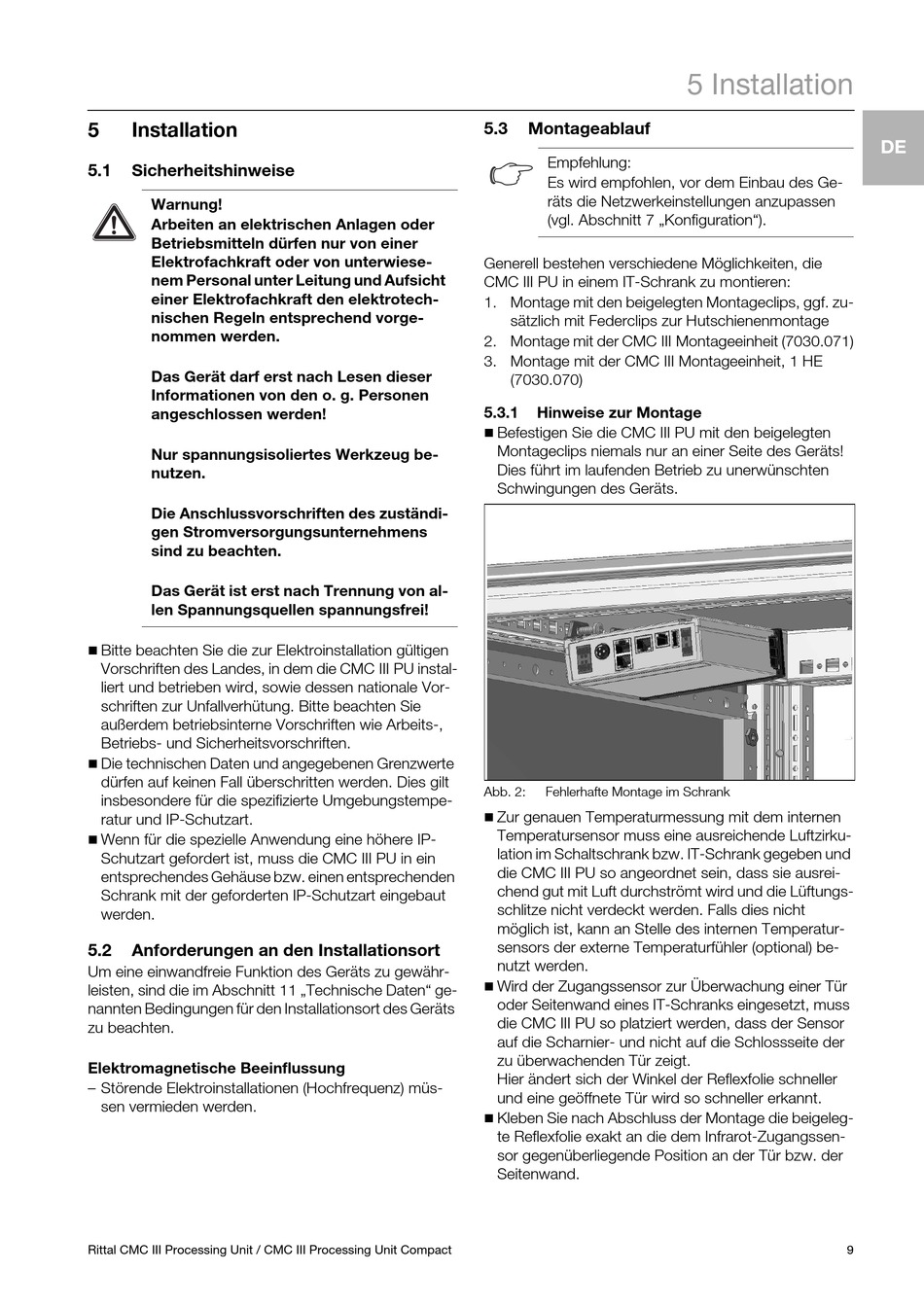

5

Installation

5.1

Sicherheitshinweise

Warnung!
Arbeiten an elektrischen Anlagen oder
Betriebsmitteln dürfen nur von einer
Elektrofachkraft oder von unterwiese-
nem Personal unter Leitung und Aufsicht
einer Elektrofachkraft den elektrotech-
nischen Regeln entsprechend vorge-
nommen werden.
Das Gerät darf erst nach Lesen dieser
Informationen von den o. g. Personen
angeschlossen werden!
Nur spannungsisoliertes Werkzeug be-
nutzen.
Die Anschlussvorschriften des zuständi-
gen Stromversorgungsunternehmens
sind zu beachten.
Das Gerät ist erst nach Trennung von al-
len Spannungsquellen spannungsfrei!

Bitte beachten Sie die zur Elektroinstallation gültigen
Vorschriften des Landes, in dem die CMC III PU instal-
liert und betrieben wird, sowie dessen nationale Vor-
schriften zur Unfallverhütung. Bitte beachten Sie
außerdem betriebsinterne Vorschriften wie Arbeits-,
Betriebs- und Sicherheitsvorschriften.

Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.

Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss die CMC III PU in ein
entsprechendes Gehäuse bzw. einen entsprechenden
Schrank mit der geforderten IP-Schutzart eingebaut
werden.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 11 „Technische Daten" ge-
nannten Bedingungen für den Installationsort des Geräts
zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
5.3

Montageablauf

Empfehlung:
Es wird empfohlen, vor dem Einbau des Ge-
räts die Netzwerkeinstellungen anzupassen
(vgl. Abschnitt 7 „Konfiguration").
Generell bestehen verschiedene Möglichkeiten, die
CMC III PU in einem IT-Schrank zu montieren:
1. Montage mit den beigelegten Montageclips, ggf. zu-
sätzlich mit Federclips zur Hutschienenmontage
2. Montage mit der CMC III Montageeinheit (7030.071)
3. Montage mit der CMC III Montageeinheit, 1 HE
(7030.070)
5.3.1

Hinweise zur Montage


Befestigen Sie die CMC III PU mit den beigelegten
Montageclips niemals nur an einer Seite des Geräts!
Dies führt im laufenden Betrieb zu unerwünschten
Schwingungen des Geräts.
Abb. 2: Fehlerhafte Montage im Schrank

Zur genauen Temperaturmessung mit dem internen
Temperatursensor muss eine ausreichende Luftzirku-
lation im Schaltschrank bzw. IT-Schrank gegeben und
die CMC III PU so angeordnet sein, dass sie ausrei-
chend gut mit Luft durchströmt wird und die Lüftungs-
schlitze nicht verdeckt werden. Falls dies nicht
möglich ist, kann an Stelle des internen Temperatur-
sensors der externe Temperaturfühler (optional) be-
nutzt werden.

Wird der Zugangssensor zur Überwachung einer Tür
oder Seitenwand eines IT-Schranks eingesetzt, muss
die CMC III PU so platziert werden, dass der Sensor
auf die Scharnier- und nicht auf die Schlossseite der
zu überwachenden Tür zeigt.
Hier ändert sich der Winkel der Reflexfolie schneller
und eine geöffnete Tür wird so schneller erkannt.

Kleben Sie nach Abschluss der Montage die beigeleg-
te Reflexfolie exakt an die dem Infrarot-Zugangssen-
sor gegenüberliegende Position an der Tür bzw. der
Seitenwand.
